基于点云网格逆向的汽车后视镜外框结构设计

　　在整车外饰件的开发流程中，后视镜外框属于兼顾空气动力学性能、装配适配性与外观一致性的典型覆盖类零件，日常道路行驶场景下，该部件需要直面高速气流冲击、路面飞石击打、温湿度交变带来的材料形变影响，同时还要为内部的镜面调节机构、转向灯模组、加热线束提供稳定的安装承载空间，其结构设计的合理性直接影响整车风噪表现、外饰件耐久寿命以及后期售后维修的拆装效率。

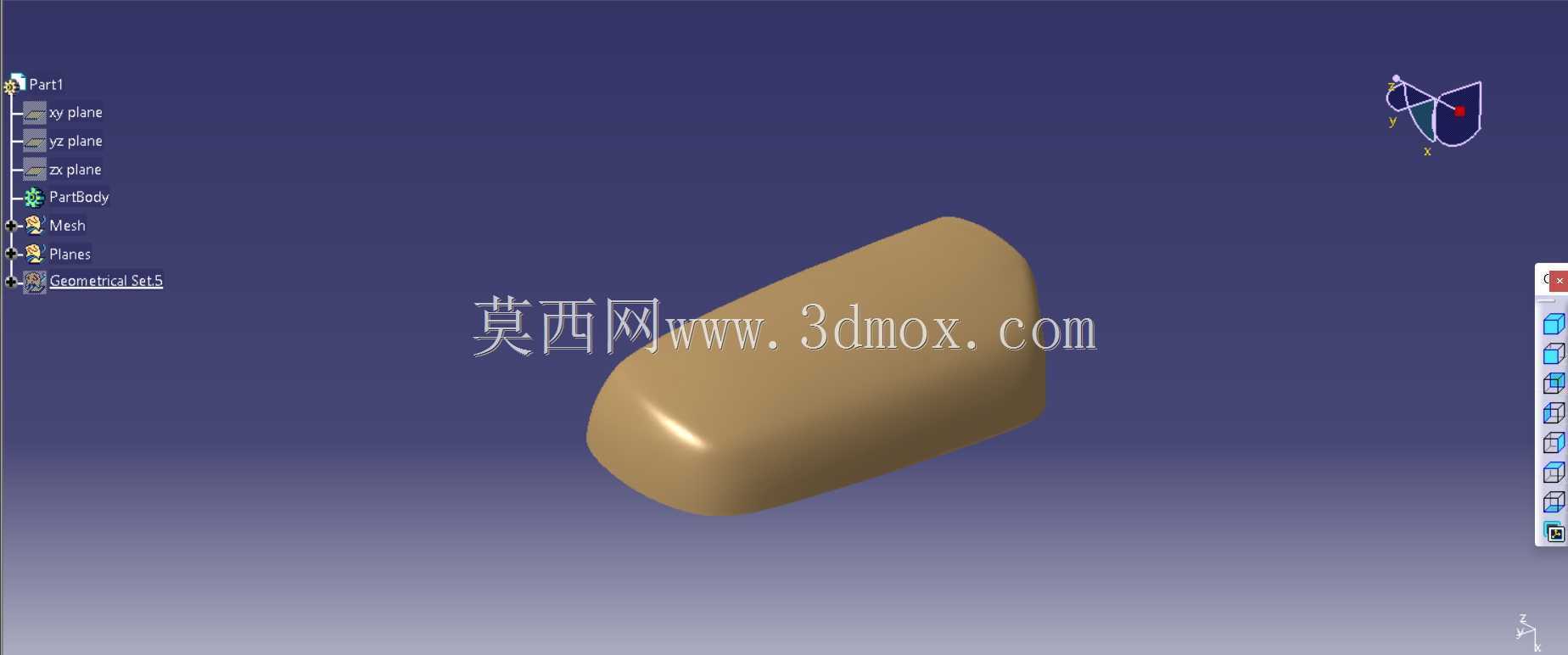

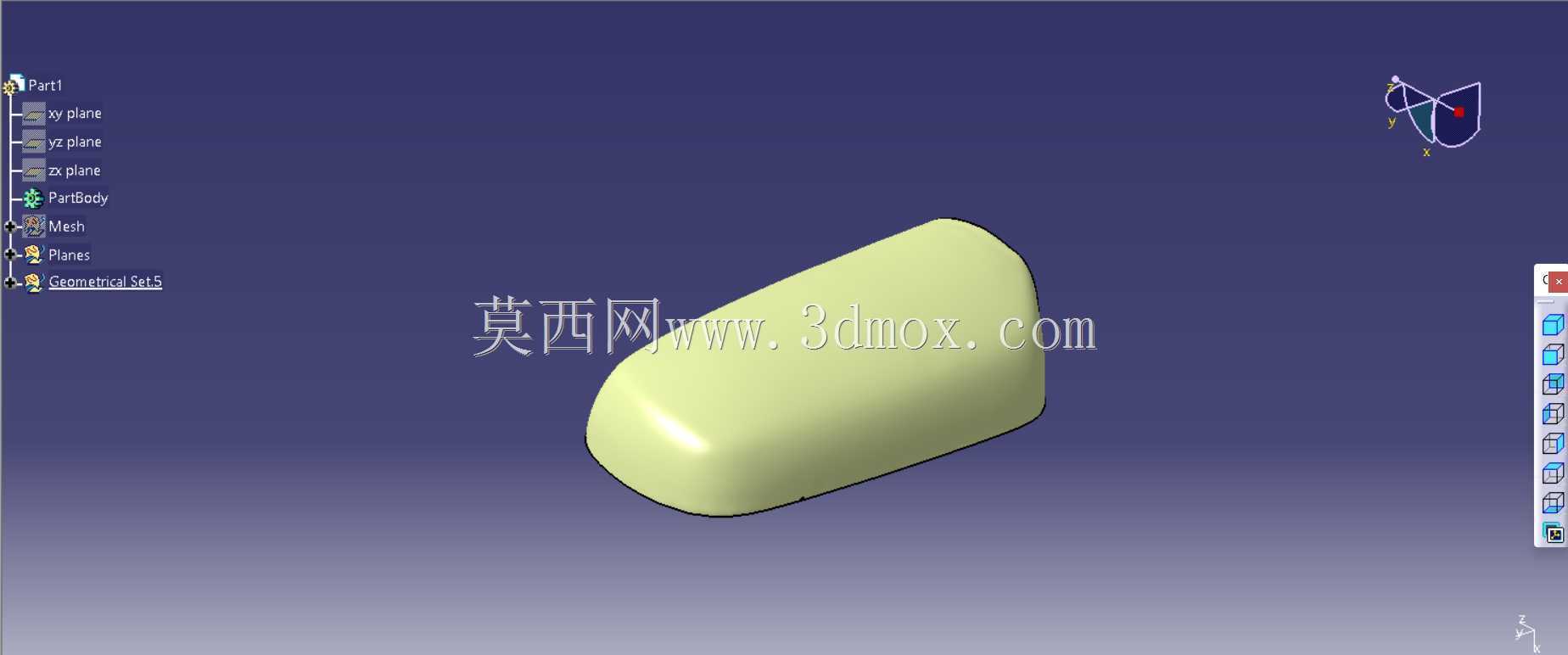

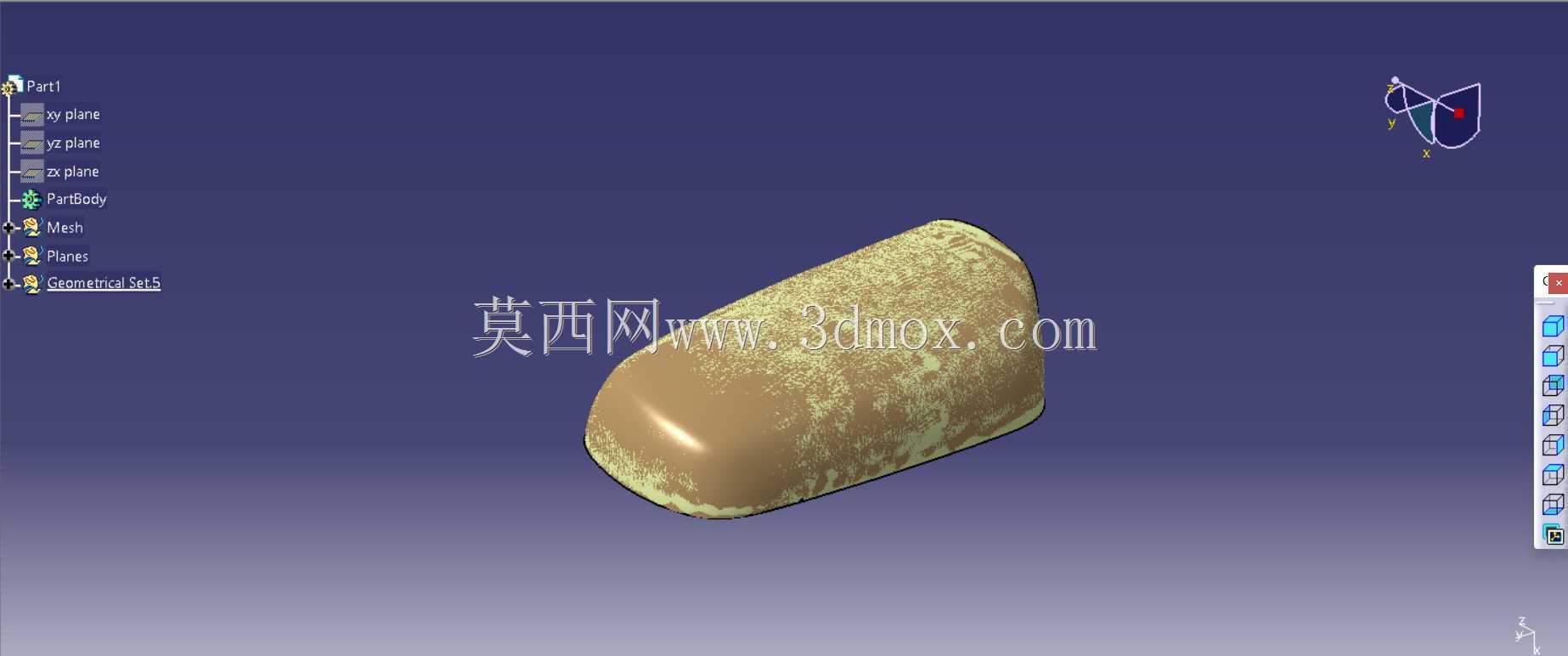

　　本次设计依托扫描获取的网格点云数据开展逆向重构工作，区别于正向从零开始的参数化建模，点云逆向的核心难点在于平衡原始扫描数据的曲面特征与量产工艺的成型要求——原始扫描获取的点云存在局部噪点、扫描盲区带来的曲面断层，不能直接用于数模发布，需要先对网格面做曲率分块，把大面区域的平缓曲面、侧边的过渡圆角、背部的安装卡扣座区域做拆分处理，避免单张曲面跨度过大导致的曲率突变，最终重构出的外框曲面要保证和原始点云的偏差控制在工程允许的公差范围内，同时满足注塑成型的拔模角度要求，所有外观面的脱模斜度不小于1度，避免量产阶段出现粘模、表面拉伤的缺陷。

　　从实际安装边界来看，该后视镜外框的整体轮廓贴合后视镜主体的流线造型，前端做了窄边收窄处理，能够在车辆高速行驶时引导气流顺着镜壳侧面流向车身后方，减少气流在镜壳边缘形成的涡流区，从源头降低驾驶位侧的风噪传递；外框的内侧预留了均匀的卡扣安装位，间距控制在60至80毫米区间，这个间距是外饰塑料件卡扣布置的经验区间，既不会因为卡扣过密导致装配难度提升，也不会因为卡扣间距过大出现装配缝隙不均、行车过程中异响的问题；外框和镜壳主体的配合面做了0.8毫米的止口搭接结构，配合周圈布置的密封胶条安装槽，能够阻挡雨天行车时的雨水渗入镜壳内部，避免内部调节电机、线束接插件出现进水短路的故障。

　　在结构细节处理上，外框的边缘做了R2的圆角过渡，没有尖锐的棱角，一方面满足车辆外饰件的行人碰撞保护要求，降低低速碰撞时对行人的伤害，另一方面也能避免注塑过程中尖角位置出现应力集中，导致零件受冲击时容易开裂；外框背部对应镜面调节行程的位置做了内凹避空，保证镜面在电动调节上下、左右角度时，不会和外框内壁发生运动干涉，预留的调节间隙能够覆盖不同身高驾驶员的后视镜视角调整需求；针对长期户外使用的耐候性要求，外框的壁厚设计做了均匀化处理，整体壁厚控制在2.5毫米，局部卡扣安装位置的壁厚加厚不超过基础壁厚的1.5倍，避免注塑成型过程中因为壁厚不均出现缩痕、翘曲变形，保证零件装配后和周边车门、三角窗区域的面差、缝隙均匀一致，匹配整车的外观DTS要求。

　　不同于常规的正向设计需要反复做造型面评审，基于点云网格的逆向设计更侧重对原有结构合理性的还原与优化，在重构过程中会针对原始扫描件上的工艺缺陷做修正，比如原始件上因为长期使用出现的局部形变、扫描过程中产生的特征畸变，都会在曲面重构阶段结合工程经验做校准，保证最终输出的数模既还原原有产品的外观特征与安装尺寸，又能满足后续开模量产的工艺要求，可直接用于外饰件的替换开发、改装件的结构设计参考，也能作为后视镜总成装配干涉校验的配套数模使用。
