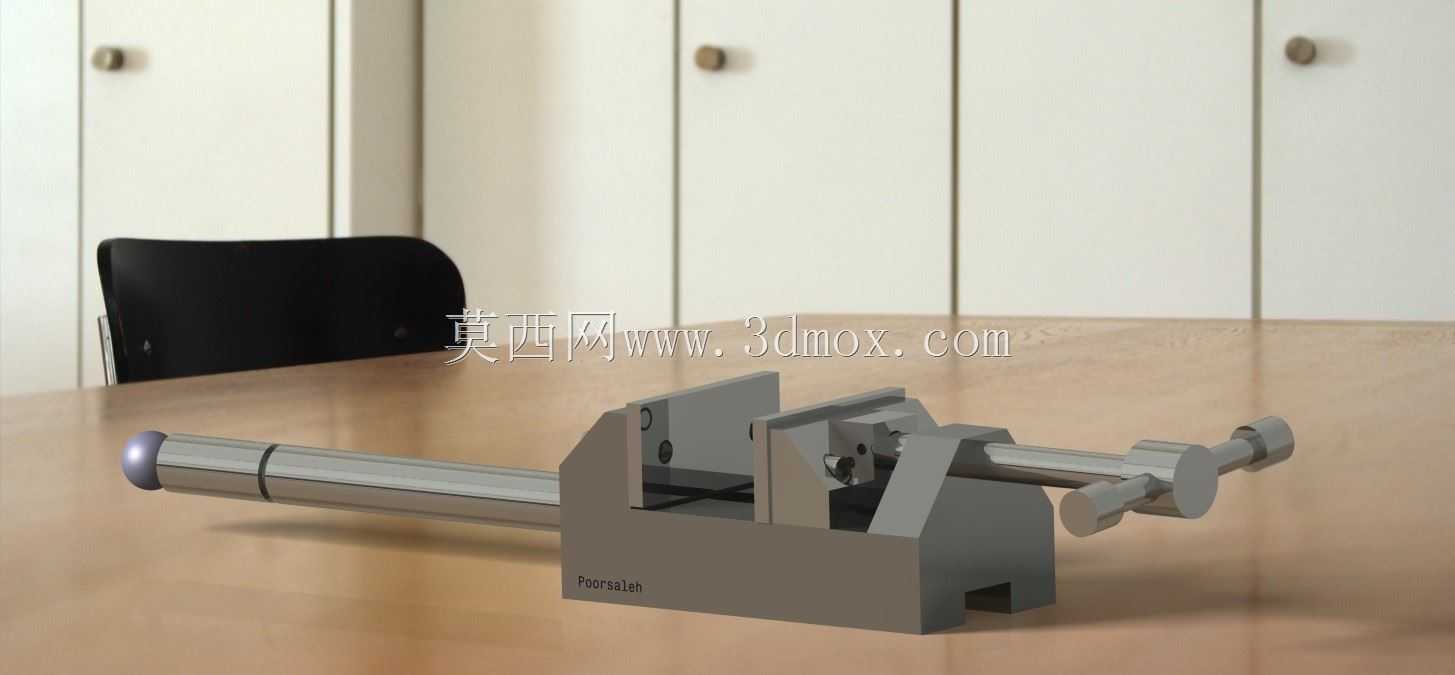

螺杆驱动式手动精密夹持工装结构

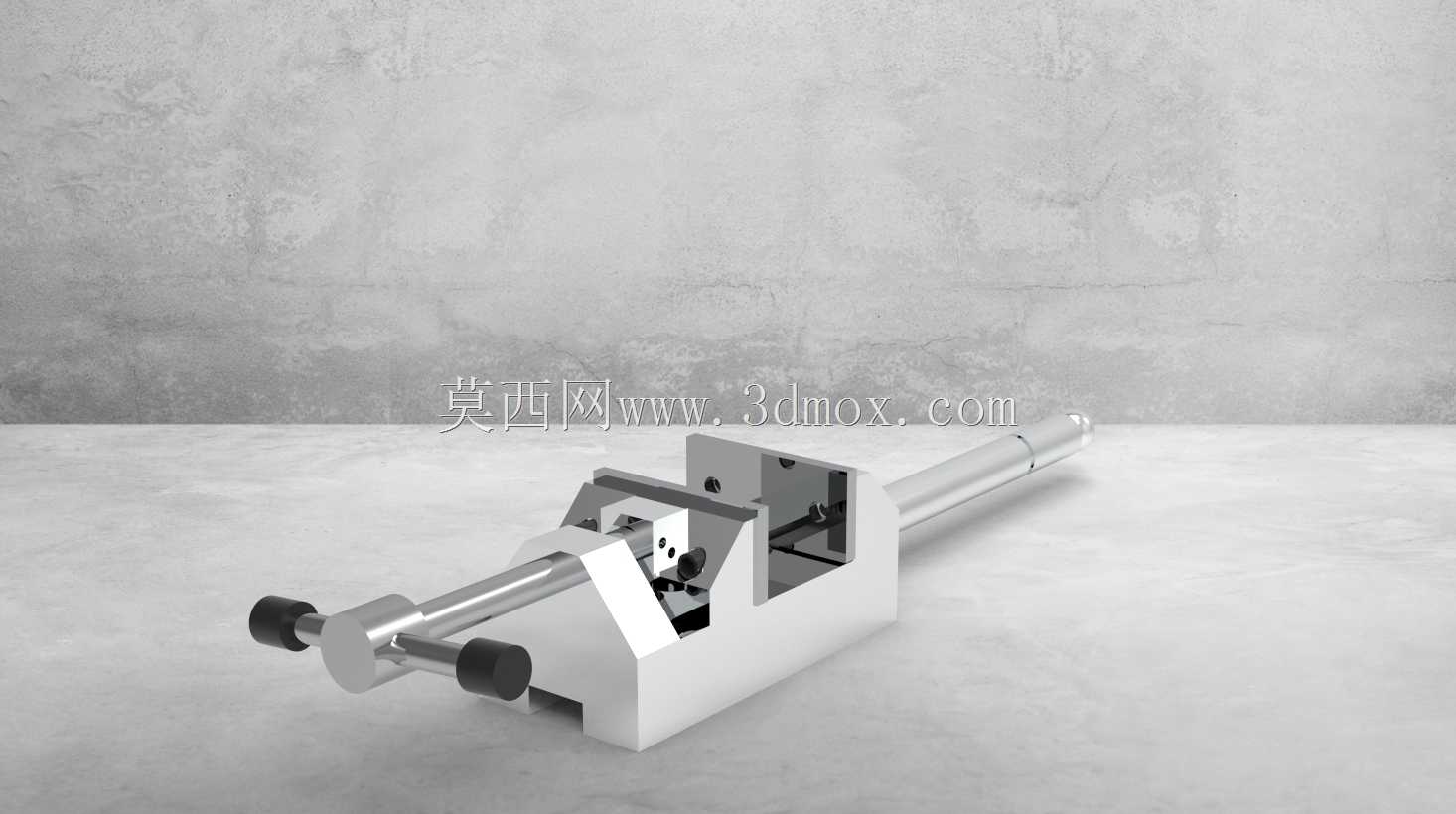

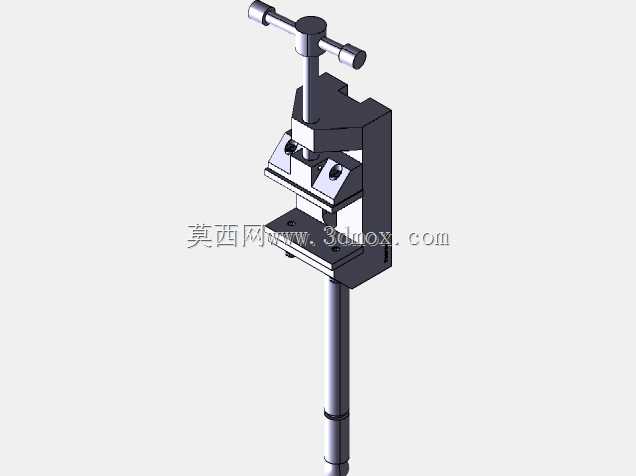

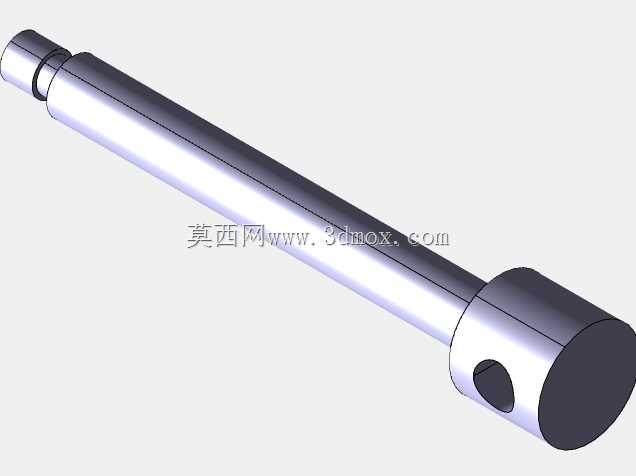

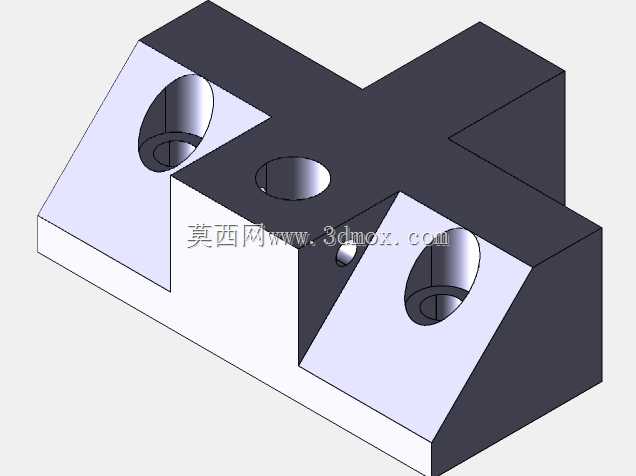

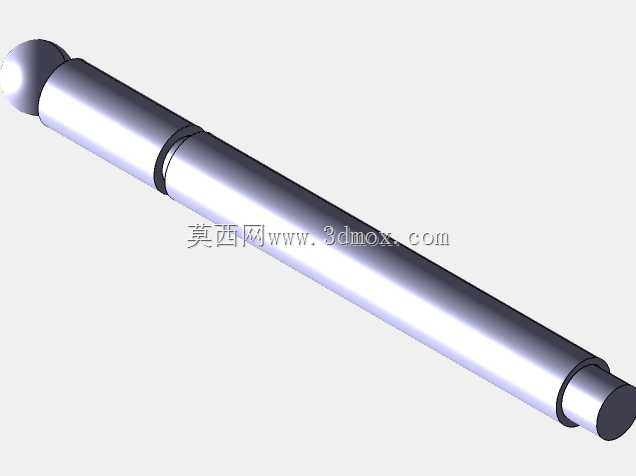

　　这类手动螺杆驱动的夹持工装，在小批量零件加工、钳工修配、教学实训场景中有着极高的出镜率，不同于液压或气动夹具需要配套动力源，它完全依靠手动操作即可完成工件的夹紧与松脱，对使用场景的适配性极强，哪怕是没有压缩空气、液压站的零散工位，也能快速投入使用。从结构逻辑上看，它的核心传动路径是通过端部的手轮带动梯形螺杆转动，螺杆与活动夹块上的螺母座配合，将旋转运动转化为夹块的直线往复运动，配合固定钳口形成稳定的夹持区间，梯形螺纹的选用本身就考虑了手动操作的传力效率与自锁特性，当夹紧力达到作业需求后，螺纹副可以实现位置锁止，不会因为加工过程中的振动出现夹块退移、工件松脱的问题。

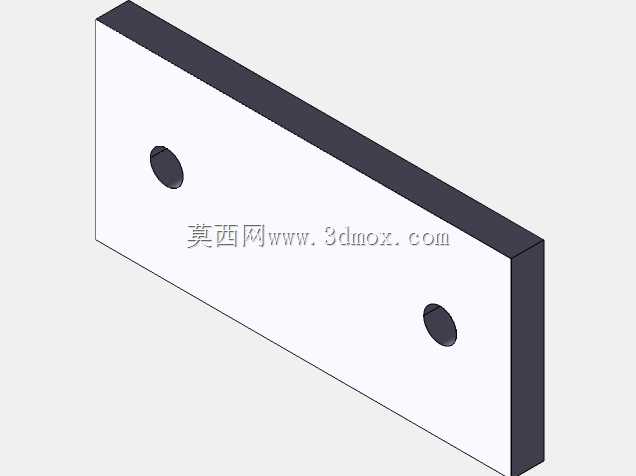

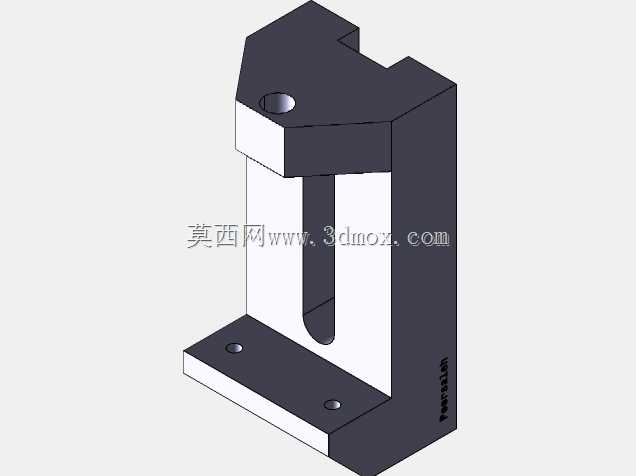

　　夹块的夹持面做了可拆卸式的硬钳口设计，钳口表面加工有细密的交叉防滑齿纹，能够在夹持金属毛坯、硬质塑料工件时提供足够的摩擦力，避免工件受切削力时发生滑移，同时可更换的钳口结构也能根据不同的工件材质更换软钳口，比如夹持精加工后的有色金属零件、薄壁件时，换成铜质或者尼龙材质的钳口，就可以避免夹伤工件表面，留下装夹压痕。整体的底座部分采用了一体化的铸造结构，经过时效处理后消除内应力，保证长期使用不会出现结构变形，底座上预留了两个贯通的安装槽，可以通过T型螺栓将整个夹具固定在工作台、铣床台面或者钳工桌的安装面上，安装槽的长圆孔设计允许夹具在一定范围内调整固定位置，适配不同台面的螺栓孔距，不需要额外打孔改造安装基面。

　　从尺寸边界来看，这类夹具闭合状态下的整体长度控制在300mm以内，最大开口距离可以达到100mm，钳口的高度为40mm，既可以夹持小型的轴类零件、方块零件，也能适配一定高度的异形件装夹，活动夹块的滑动面经过磨削加工，与底座上的导轨面配合间隙控制在0.02mm以内，保证夹块移动过程中不会出现偏摆，夹持工件时上下受力均匀，不会出现工件翘起、夹持定位偏差的问题。在设计建模的过程中，需要重点关注螺杆与螺母座的同轴度要求，以及活动夹块滑动导轨的平行度公差，如果同轴度偏差过大，手动转动手轮时会出现卡滞、受力不均的问题，操作手感会非常生涩，而导轨平行度不足则会导致夹块倾斜，夹紧工件时只有局部接触，不仅夹持力不足，还会导致工件装夹定位失准，后续加工出现尺寸超差。

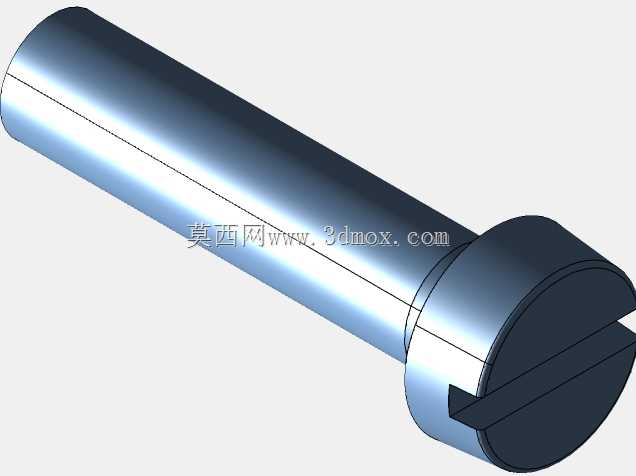

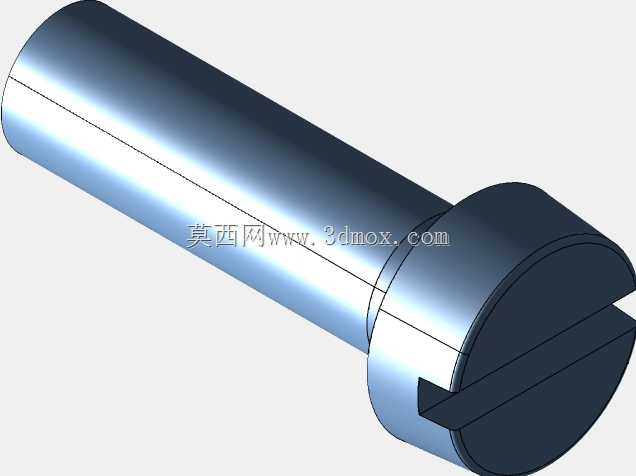

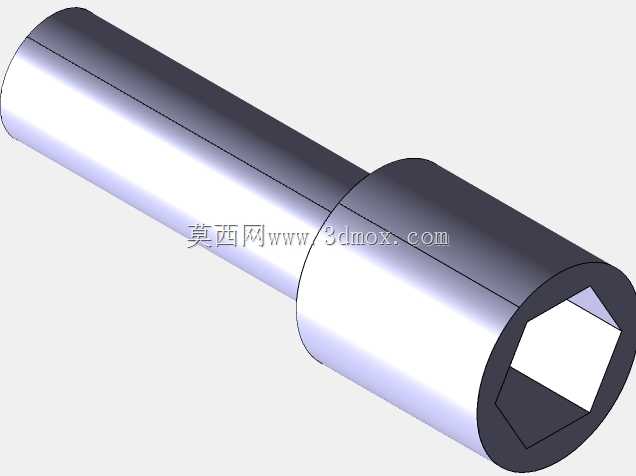

　　另外端部的手轮设计做了滚花处理，增大手动操作时的摩擦力，即使手上沾有切削液或者油污，也能稳定转动手轮调整夹持力度，手轮与螺杆的连接采用销钉固定，保证扭矩传递的可靠性，不会出现手轮空转的问题。在实际的实训教学场景中，这类夹具也是机械入门课程中非常典型的传动结构案例，可以直观地展示螺旋传动的运动转换过程、夹具的定位夹紧原理，帮助初学者理解机械结构中力的传递路径、公差配合对实际使用体验的影响，很多入门级的建模练习也会选择这类结构作为素材，因为它涵盖了螺纹传动、导轨配合、标准件选型、装配约束等多个基础建模知识点，能够让初学者快速掌握三维建模中从零件建模到虚拟装配的完整流程，同时理解每个结构特征对应的实际工程意义，而不是单纯地绘制几何形状。在实际生产场景中，这类小型手动夹具常被用于钻床的工件装夹、小型零件的打磨去毛刺工序、线切割加工的工件固定，因为它的操作门槛极低，不需要操作人员掌握复杂的气动液压回路知识，只需要转动手轮就能调整夹持范围和夹紧力，对于小批量多品种的加工场景来说，不需要频繁调整夹具参数，换型效率极高，同时整体结构没有复杂的易损件，日常只需要定期在螺杆和导轨面涂抹润滑脂，就能保证长期顺畅使用，维护成本极低。
