小型手动零件压紧固定夹具结构

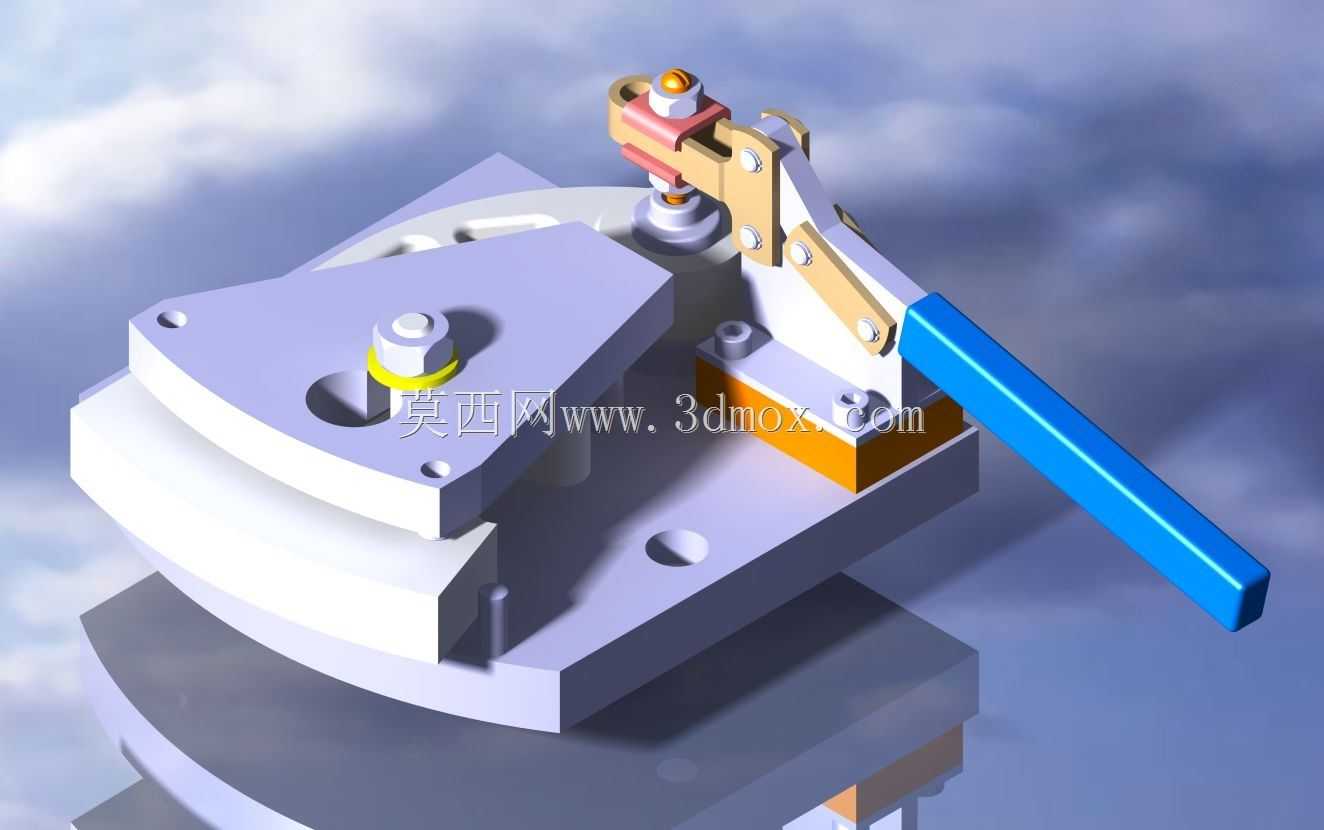

　　这款手动夹具的核心应用场景覆盖小批量零件加工、装配工位的工件定位环节，在五金件修配、电子元器件引脚整形、小型变压器铁芯叠装固定这类需要频繁拆装工件的工位上，相比气动、液压夹具有着无需外接动力源、部署灵活的优势，尤其适合零散维修工位、实训教学场景以及多品种小批量的柔性生产单元使用，不需要布设气源管路或者供电线路，操作人员经过简单培训即可快速上手操作，不会出现动力中断导致的工件松脱风险。从实际用途来看，该装置通过杠杆式的压紧结构实现工件的快速夹紧与释放，压头位置做了可调设计，能够适配不同厚度的待固定零件，底座上的定位销孔可以配合不同规格的定位块，实现异形零件的精准定位，避免加工或者装配过程中工件出现位移、翘曲问题，压头端部采用非金属嵌件设计，夹紧时不会在工件表面留下压痕，对表面质量要求较高的精加工零件、镀层零件也能友好适配，不会破坏工件的表面处理层。

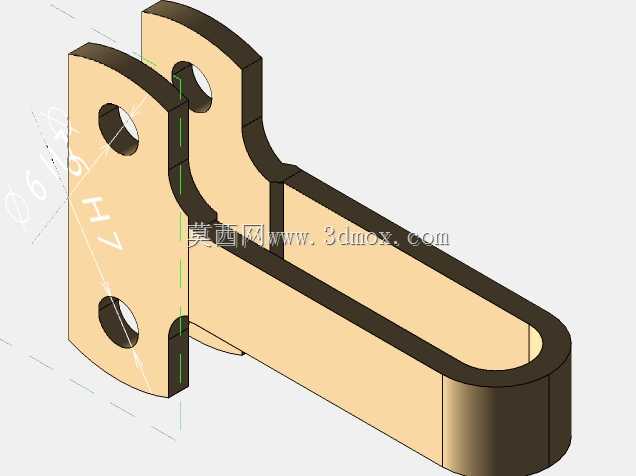

　　功能特性上，整套机构采用肘节自锁原理，当操作手柄扳动到锁紧位置时，连杆机构会越过死点位置，即便受到加工过程中的振动载荷、切削力冲击，压紧状态也不会自行松脱，不需要额外增加锁止结构；手柄的操作力经过杠杆比优化，操作人员仅需施加较小的扳动力即可获得足够的压紧力，长时间重复操作也不会产生明显的作业疲劳；底座的安装孔采用长圆孔设计，安装时可以在一定范围内调整夹具的固定位置，适配不同工作台的T型槽间距或者安装孔位，不需要重新打孔攻丝即可完成部署。

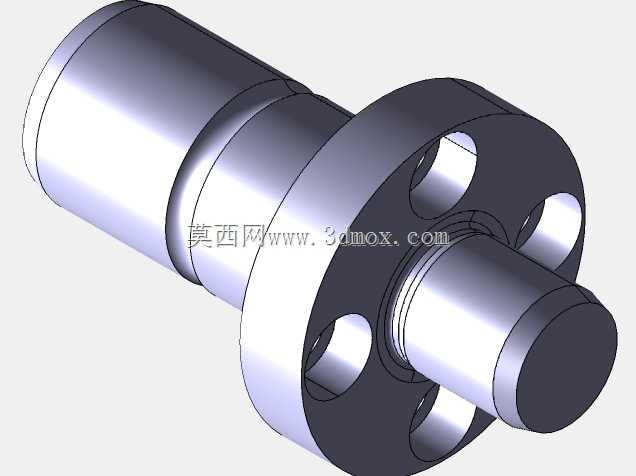

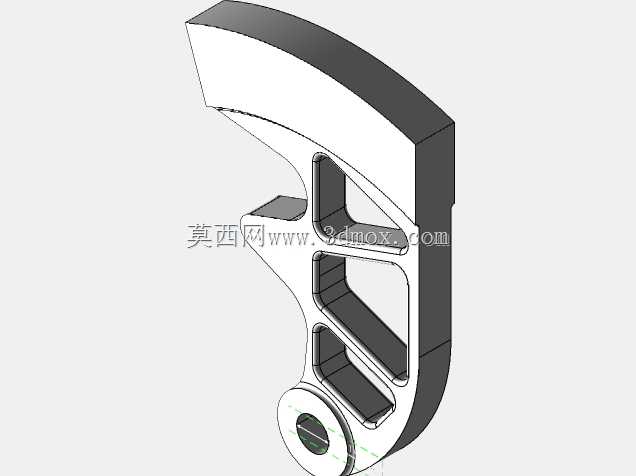

　　设计思路层面，整套结构优先考虑了加工工艺性，所有结构件都采用常规的铣削、钻孔工艺即可加工完成，没有复杂的曲面或者特殊加工要求，普通的机加工车间就可以完成整套夹具的制作，零件的通用化程度较高，转轴、紧固件都采用标准件，后期维护更换配件不需要单独定制，降低了全生命周期的使用成本；结构布局上压紧臂的回转半径做了优化，松开状态下压头会抬升到足够的高度，留出充足的工件取放空间，不会出现工件装卸时和压紧臂发生干涉的问题，操作动线符合人工操作的习惯，不需要刻意避让结构件即可完成工件的取放。

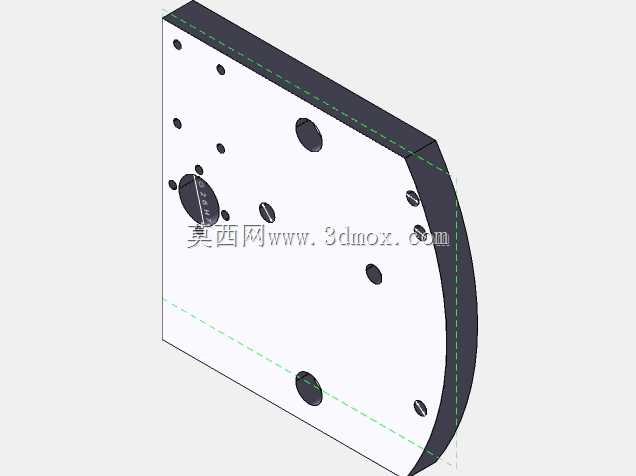

　　外形尺寸与安装边界方面，整套夹具的底座轮廓控制在较小的范围内，不会占用过多的工作台面空间，单套夹具的安装 footprint 可以适配常规的小型工作台，多套并排部署时也不会出现操作空间互相干扰的问题；压紧力的作用点距离底座安装面的高度做了限制，避免压紧时力臂过长导致底座受力变形，安装时仅需要通过四个螺栓将底座固定在工作台面或者专用工装板上即可，不需要额外的辅助支撑结构，压紧行程覆盖了常见小型零件的厚度范围，针对特殊厚度的工件仅需要调整压头的伸出长度即可适配，不需要改动主体结构。在实际使用过程中，这套夹具的活动关节位置都预留了润滑脂加注空间，长期使用下可以定期加注润滑脂保证操作顺畅，不会出现卡滞、扳动费力的问题，所有的铰接位置都采用耐磨衬套，减少反复转动带来的磨损，延长夹具的使用寿命，即便出现衬套磨损也可以快速更换，不需要更换整个铰接结构件，进一步降低了维护成本。
