手动杠杆式夹紧工装夹具结构设计

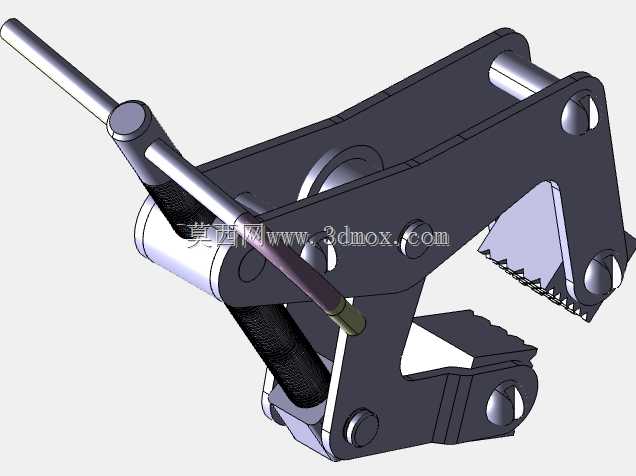

　　在各类零部件加工、装配、焊接以及电子元器件组装的生产场景中，手动夹紧夹具是工位上最常见的辅助工装，尤其是针对小批量多品种的生产工位，不需要外接动力源、操作便捷的手动杠杆夹具，往往比气动、液压夹紧方案的适配性更强，也能省去气源、油路布置的成本，适配零散工位的快速装夹需求。这款手动杠杆式夹紧夹具，核心采用连杆增力的机械结构，通过长操作手柄的力矩放大，配合铰接连杆的死点锁止特性，实现对工件的快速夹紧与松脱，操作时只需要扳动手柄到锁止位置，就能依靠结构自身的力学特性保持夹紧力，不会因为加工过程中的振动出现松脱，相比螺纹旋紧式的夹具，操作行程更短，装夹效率能提升60%以上，非常适合需要频繁上下料的工位使用。

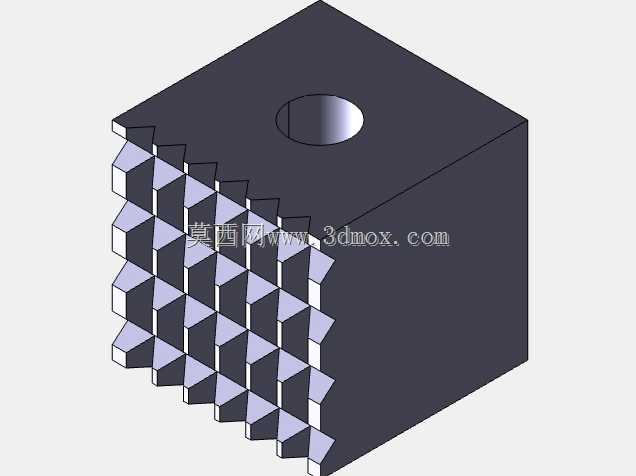

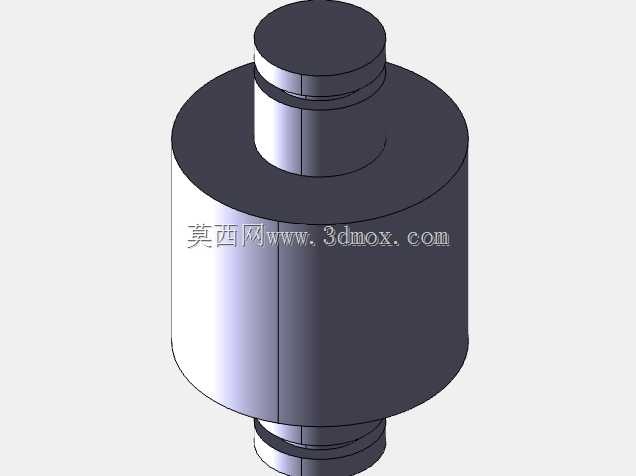

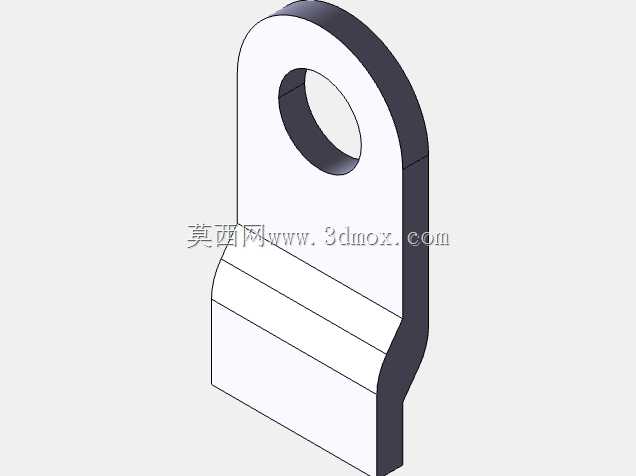

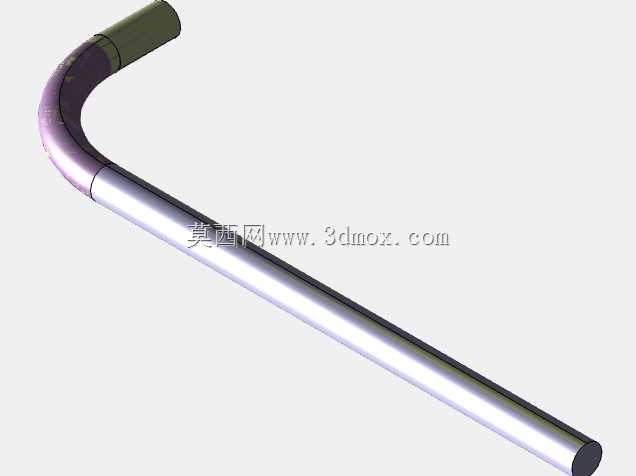

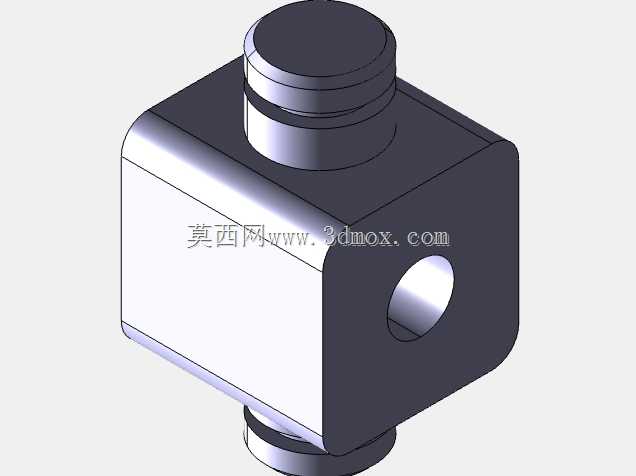

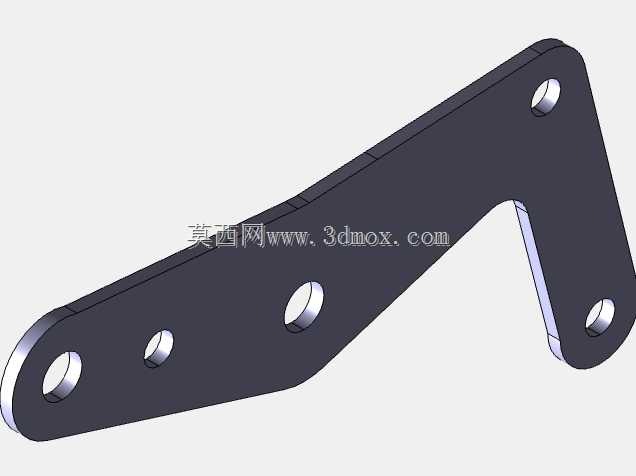

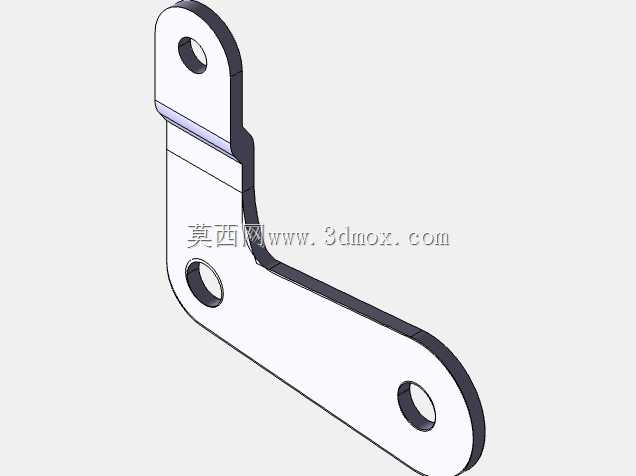

　　从结构设计逻辑来看，整个夹具的主体采用铰接式框架结构，所有转动副都采用圆柱销轴连接，销轴与安装孔之间预留合理的转动间隙，保证手柄扳动过程中没有卡滞，同时在铰接位置做了限位结构，当手柄扳动到夹紧位置时，连杆机构刚好越过力学死点，此时即使夹紧面受到工件的反作用力，也不会推动手柄回弹松脱，不需要额外增加锁止销或者紧固结构，依靠结构自身的力学特性实现自锁，可靠性远高于依靠摩擦力锁止的夹紧结构。夹紧端的工作面设计了锯齿形咬合齿，齿形角度经过优化，既能够在夹紧时增大与工件表面的摩擦力，防止工件在受外力时出现滑移，又不会因为齿形过尖在工件表面留下过深的压痕，针对表面质量要求较高的工件，也可以在锯齿面加装软质垫片，适配不同材质工件的装夹需求。操作手柄部分做了防滑的滚花或者包覆处理，操作人员扳动手柄时不容易打滑，手柄的长度经过力矩计算，在保证操作人员只需要施加较小的握力就能达到足够夹紧力的同时，不会因为手柄过长导致操作空间占用过大，适配狭窄工位的操作需求。从安装边界来看，整个夹具的底座部分预留了标准化的安装孔位，可以直接通过螺栓固定在工作台面、焊接工装平台或者装配线的工位治具上，整体结构紧凑，夹紧状态下的整体外轮廓没有突出的尖锐棱角，避免操作人员在工位操作时被磕碰划伤，活动部件的运动轨迹都做了行程限位，不会出现超行程运动导致的结构脱开问题。

　　在实际应用场景中，这类夹具既可以用于机加工工位的工件定位夹紧，比如小型钣金件、型材的钻孔、打磨工序装夹，也可以用于电子变压器组装过程中的铁芯、绕组压紧固定，还能在焊接工位用来固定待焊接的小型结构件，甚至在设备维修、零部件组装的零散作业场景中，也能作为快速夹持工具使用，适配场景非常广泛。设计过程中对各个铰接点的受力做了针对性的强度校核，主体承载部件采用高强度钢材加工，保证在长期反复扳动使用的过程中，不会出现结构变形、销轴磨损过快的问题，转动副位置可以根据使用频率预留润滑注油空间，降低长期使用的磨损量，延长夹具的整体使用寿命。

　　整个夹紧机构的行程设计也做了优化，张开状态下夹紧口的开口量足够容纳常规厚度的工件，不需要操作人员反复调整位置，扳动手柄到锁止位置的行程控制在人手舒适操作的角度范围内，单次装夹的操作时间不超过两秒，能够有效降低操作人员的重复劳动强度，提升工位的整体作业效率。相比市面上常见的快速夹钳，这款夹具的夹紧力更大，夹持接触面的适配性更强，锯齿形夹紧面可以适配表面有一定粗糙度的工件，不会出现夹不紧、打滑的问题，同时整体结构的零件数量少，加工工艺性好，所有结构件都可以采用常规的铣削、钻削工艺加工，不需要特殊的加工设备，后期维护时只需要更换磨损的销轴或者夹紧齿面配件，维护成本极低，非常适合中小批量生产场景的工位自制或者标准化配套使用。在结构细节上，各个铰接销轴的端部都做了防脱设计，采用卡簧或者铆边的方式防止销轴在反复转动过程中脱出，避免使用过程中出现结构散架的问题，所有外露的边棱都做了倒角处理，没有锋利的毛刺，符合工装设计的安全规范。
