外六角全螺纹螺栓紧固连接件结构

　　在各类电源变压器的柜体组装、铁芯叠片压紧、绕组固定结构中，外六角螺栓是应用频次极高的紧固连接件，这类零件看似结构简单，却直接决定了变压器长期运行过程中的结构稳定性，尤其是在户外运行的电力设备场景下，螺栓的预紧力保持能力、螺纹啮合精度、头部承压面的平整度，都会影响设备抗振动、抗温度形变的实际表现。这款螺栓采用全螺纹杆身设计，区别于部分半螺纹螺栓的光杆定位段，全螺纹结构可以适配不同厚度的叠装连接件，在变压器铁芯夹件的紧固场景中，夹件与硅钢片叠层的总厚度存在加工公差，全螺纹设计无需严格匹配光杆段的穿入长度，装配时可以根据实际叠装厚度灵活调整拧入深度，避免出现半螺纹螺栓因光杆段过长导致螺母无法锁紧、或是光杆段过短导致啮合牙数不足的问题。

　　从结构设计逻辑来看，螺栓头部采用标准外六角构型，六角对边尺寸符合通用紧固件的配套要求，可以适配常规的开口扳手、套筒、梅花扳手等通用装配工具，无需定制专用工装，现场装配和后期运维的工具通用性极强；头部下端的承压面做了平整化处理，装配时可以与夹件表面充分贴合，避免因承压面倾斜导致的预紧力偏移，防止长期受力后出现螺栓松动、局部压应力过大损坏夹件表面的问题。螺纹部分采用标准公制三角螺纹构型，牙型角60度，牙顶和牙底都做了微小的圆弧过渡处理，这一细节设计可以有效降低螺纹啮合时的应力集中，在变压器运行产生的持续微振动工况下，能够减少螺纹牙的疲劳断裂风险；螺纹的螺距选用标准粗牙规格，相比细牙螺纹，粗牙螺纹的导程更大，装配时的拧入效率更高，同时粗牙螺纹的牙型强度更高，在承受较大轴向预紧力的时候，不容易出现滑牙问题，适配变压器铁芯压紧、柜体连接这类需要较大锁紧力的场景。

　　从安装边界来看，这款螺栓的头部厚度、六角对边尺寸、杆身直径都严格遵循通用紧固件的尺寸规范，设计配套安装结构时，穿入螺栓的通孔直径可以按照对应螺纹规格的标准通孔尺寸预留，头部的沉台或者避让空间也可以按照标准外六角螺栓的头部尺寸设计，不需要额外预留特殊的避让空间；全螺纹的杆身设计也让这款螺栓的适配场景不局限于变压器组装，在各类通用机械设备的框架连接、钣金件紧固、零部件定位场景中都可以使用，只要对应螺纹规格匹配、连接总厚度在螺栓有效螺纹长度范围内，都可以实现可靠的紧固连接。

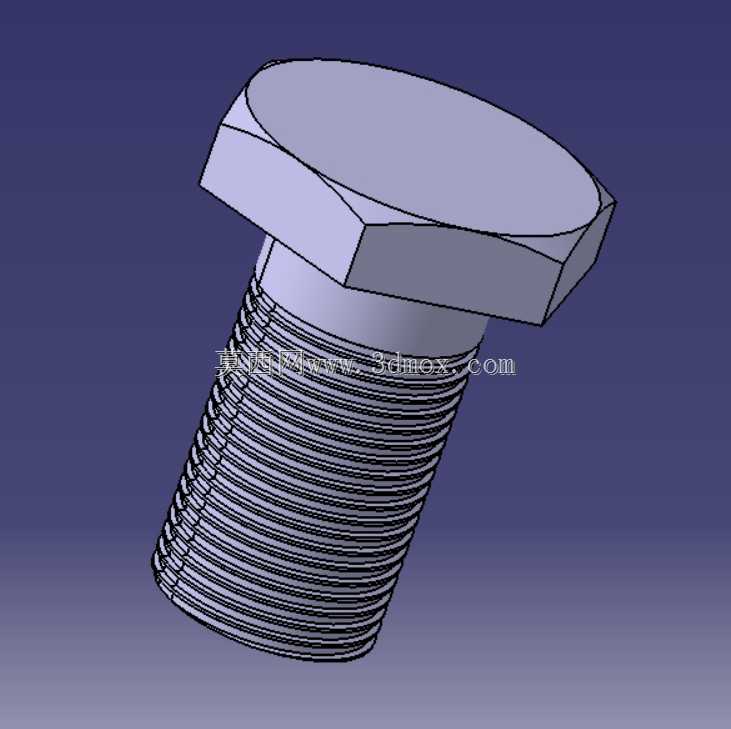

　　在实际建模过程中，螺纹部分的建模还原了真实螺纹的牙型轮廓，而不是采用简化的贴图示意，这样在做虚拟装配验证的时候，可以直观检查螺纹与配套螺母、螺纹孔的啮合情况，提前发现装配干涉、啮合长度不足等设计问题；头部的六角棱边做了微小的倒角处理，既还原了实际零件的加工工艺特征，也避免了虚拟装配时棱边出现尖锐的干涉误判，同时也能体现实际零件去毛刺处理后的真实状态。在设备运维场景中，这类标准外六角全螺纹螺栓的互换性极强，一旦出现螺栓锈蚀、预紧力衰退的问题，可以直接用同规格的标准螺栓替换，不需要定制特殊规格的替换件，大幅降低了设备后期的运维成本和备件储备难度。在变压器的绕组压装结构中，螺栓的预紧力需要控制在合理范围内，既要有足够的压力保证绕组不会在运行振动中出现位移，又要避免压力过大损坏绕组的绝缘结构，这款螺栓的标准螺纹构型可以配合扭矩扳手实现精准的预紧力控制，通过扭矩值与轴向预紧力的换算关系，能够稳定达到设计要求的锁紧力，保证绕组结构长期稳定。
