在跨轴线动力传递的工程场景中,这类万向关节是解决两轴不共线、存在角向偏移时扭矩传输的核心部件,常见于需要变角度传递回转运动的设备布局中,比如工业机械手的关节传动段、输送线的变向动力接驳位、小型专用设备的动力输出端调整结构,甚至部分非标自动化设备的工位切换动力链路里,都能见到这类结构的应用。它不需要严格保证输入输出轴的同轴度,允许两轴在一定角度范围内持续回转,同时稳定传递扭矩,弥补安装过程中产生的位置偏差,或是设备运行中部件相对位移带来的轴线偏移问题。

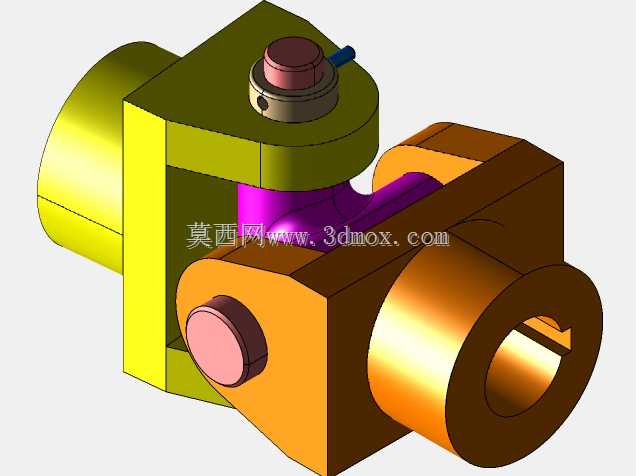

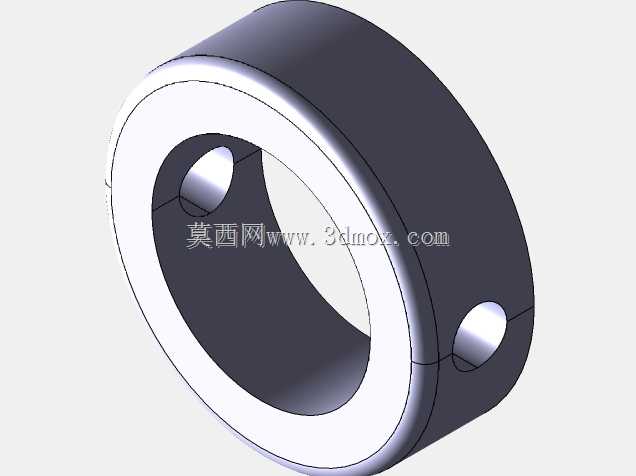

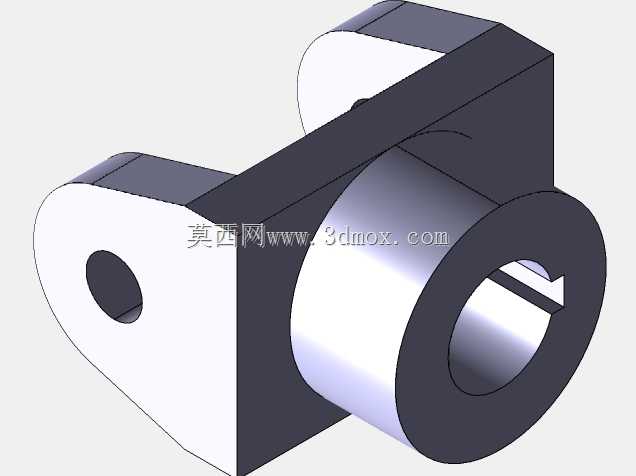

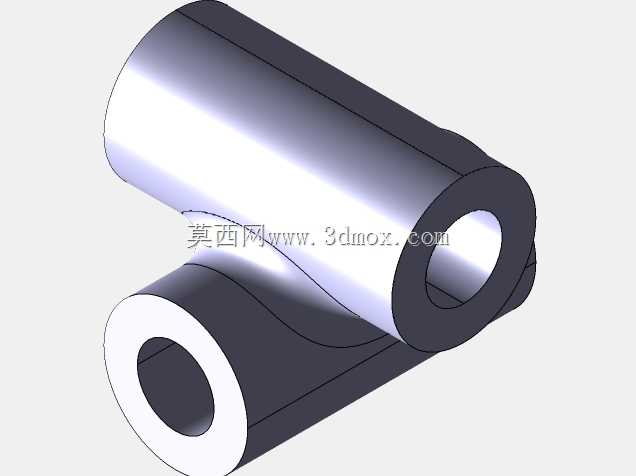

从结构组成来看,这套关节包含主动叉、从动叉、十字轴承、销轴、衬套几个核心零件,十字轴作为中间传动载体,两个互相垂直的轴颈分别嵌入主动叉和从动叉的安装孔内,衬套压装在叉形件的孔位中,为十字轴轴颈提供回转支撑,减少转动过程中的摩擦损耗,销轴则用于限制十字轴的轴向窜动,保证传动过程中各部件不会出现脱开的情况。设计时首先要确定的是允许的最大轴间夹角,这个参数直接决定了叉形件的开口深度和十字轴的轴颈长度,夹角过大会导致传动过程中叉形件与十字轴发生运动干涉,夹角过小则无法满足现场的变角度传动需求,常规工况下这类小型万向关节的许用夹角一般控制在35度以内,兼顾传动效率和结构强度。

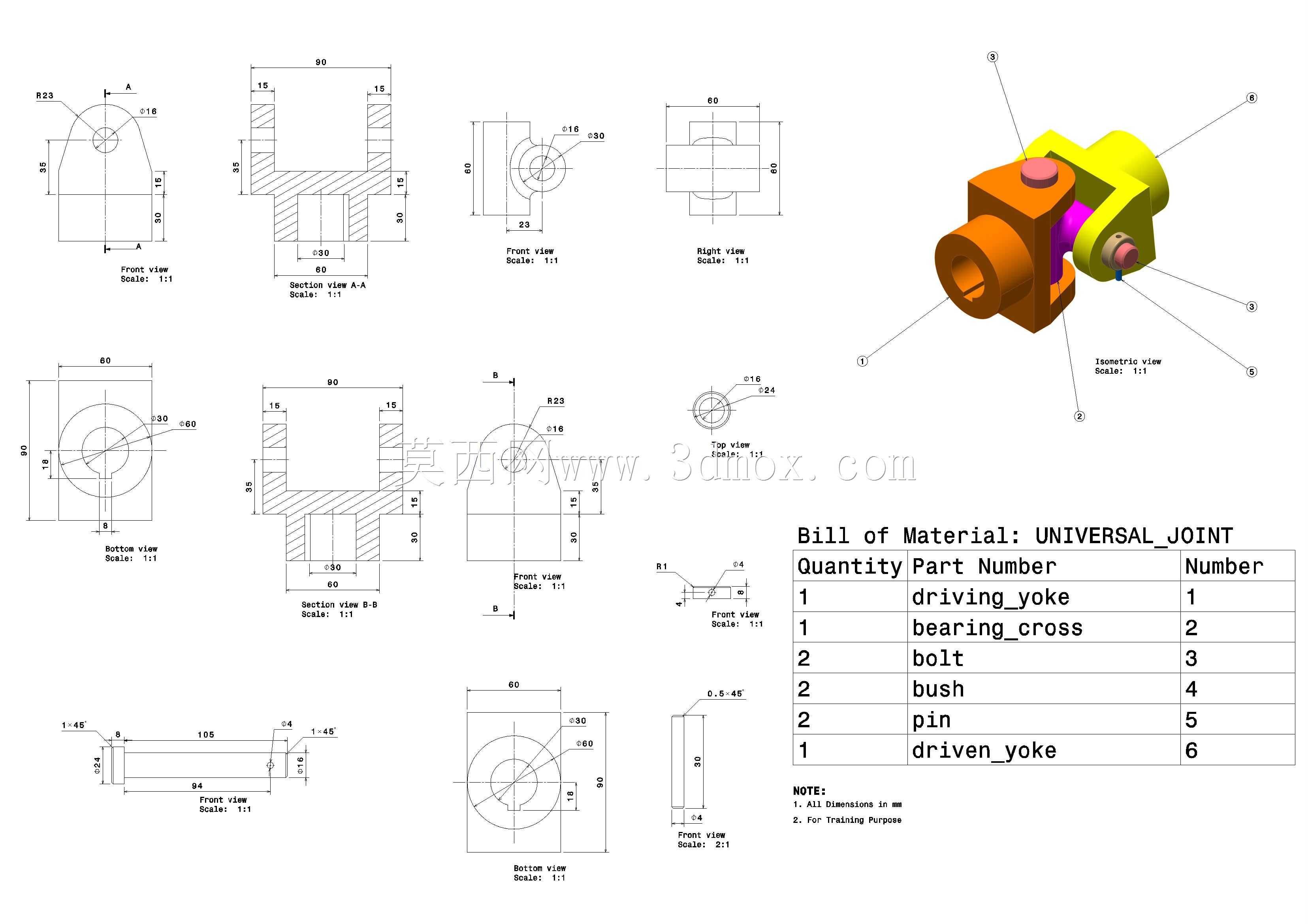

尺寸设计上,主动叉和从动叉的端部连接结构是安装边界的核心,输入输出端的内孔直径、键槽尺寸需要和对接的轴径完全匹配,孔的深度要保证轴插入后有足够的配合长度,避免传动时出现连接松动。叉形件的两个支撑耳间距要和十字轴的对应轴颈长度适配,间隙控制在0.02到0.05毫米之间,间隙过大会导致传动回程误差增大,影响传动精度,间隙过小则会造成转动卡滞,甚至在热胀冷缩后出现抱死的情况。十字轴的四个轴颈同轴度、垂直度公差需要严格控制,一般要达到IT7级精度,否则转动过程中会出现附加载荷,加速衬套和轴颈的磨损,缩短部件使用寿命。
实际选型应用时,首先要核算传递的额定扭矩,十字轴的轴颈直径、叉形件的壁厚都和额定扭矩直接相关,扭矩过载会导致叉形件变形或是十字轴断裂,造成设备故障。安装时要注意输入轴和输出轴的夹角尽量控制在许用范围的中间值,避免长期在最大夹角状态下运行,否则会大幅降低传动效率,同时加剧部件磨损。衬套一般采用铜基合金材质,自带润滑储油结构,维护时需要定期补充润滑脂,减少金属接触面的干摩擦。如果是用于有正反转频繁切换的工况,还需要适当减小配合间隙,降低换向时的冲击载荷对部件的损伤。这类万向关节和刚性联轴器相比,最大的优势就是补偿轴线偏移的能力,不需要安装时反复调整同轴度,降低了现场装配的难度,同时在设备运行过程中可以吸收一定的振动,减少动力端和负载端的振动传递,提升整套设备的运行稳定性。在三维建模过程中,需要重点验证各部件在最大夹角状态下的运动干涉情况,模拟转动全行程中叉形件、十字轴、衬套之间的位置关系,确保没有硬接触,同时要核对各配合面的尺寸公差,保证加工后的零件可以顺利装配,不会出现装不上或是间隙过大的问题。
