带销固定安装式滑轮支撑组件结构

　　这套带销的滑轮支撑结构，在轻载传动导向场景里的适配性很强，日常做小型输送线、工装夹具导向、线缆牵引排布的结构设计时，经常会用到这类成熟的构件方案。从实际使用场景来看，这类滑轮组件不需要承担大吨位的负载，更多是承担运动方向引导、柔性件张紧支撑、小行程往复运动的滚动承载作用，比如小型电子生产线上的薄型物料输送导向、设备检修舱门的滑动支撑、低压柜内部线缆排布的转向支撑，都能看到同结构逻辑的构件应用。

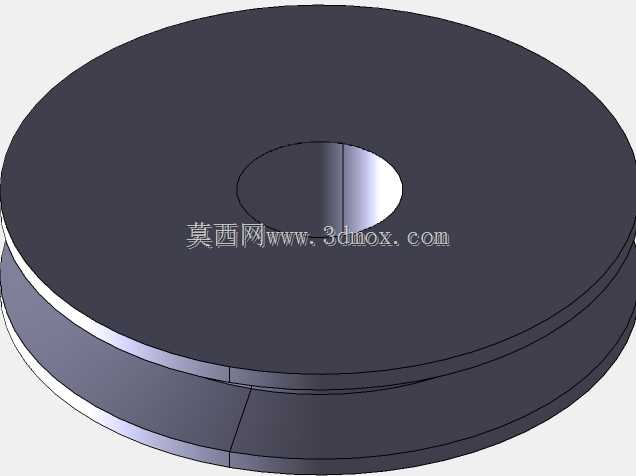

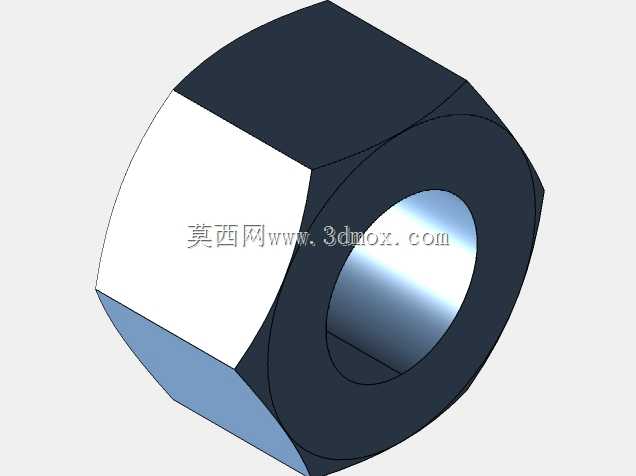

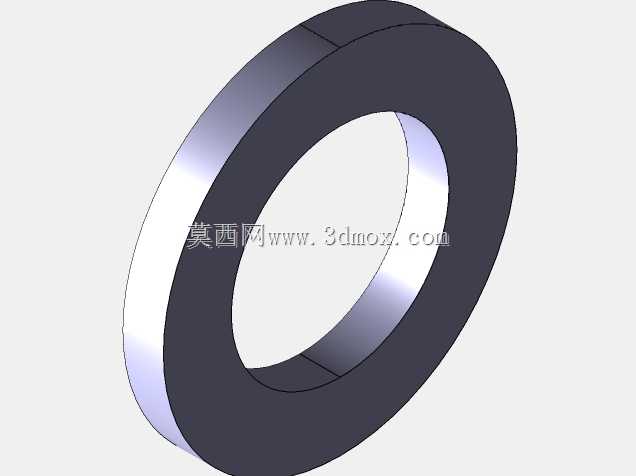

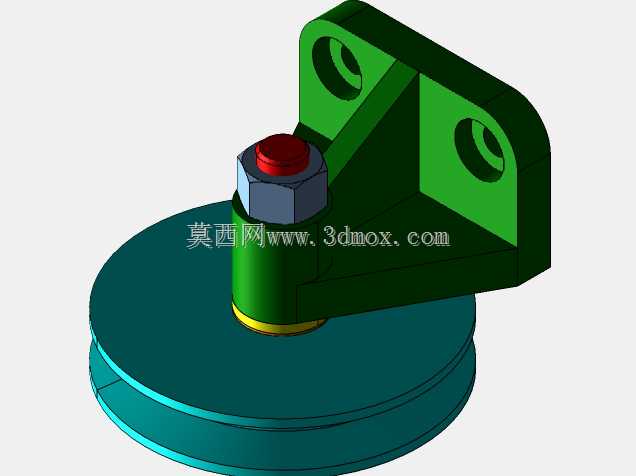

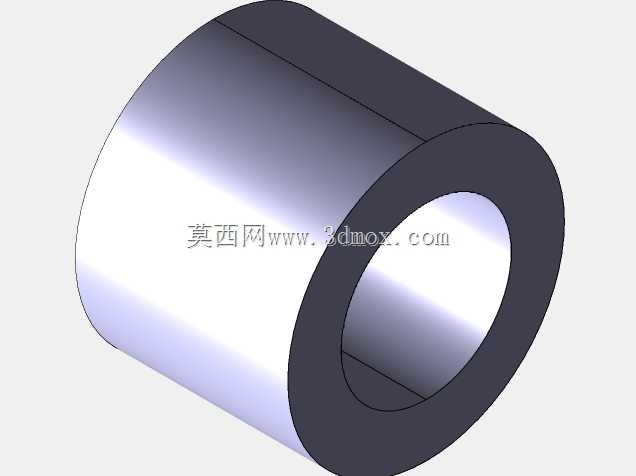

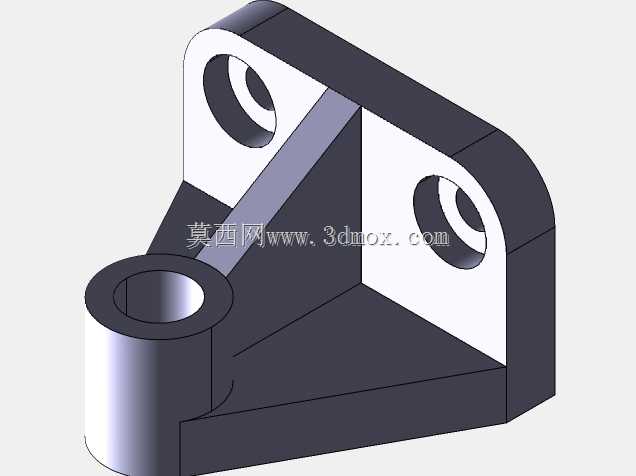

　　从功能特性上拆解，这套组件把安装支座、滑轮主体、轴向锁紧销三个核心部分做了集成化设计，没有多余的冗余零件。安装支座采用L型折弯式的加强筋结构，两个安装耳上预留了同轴的光孔，用来穿装固定螺栓，支座和滑轮轴连接的位置做了三角加强筋过渡，避免长期受径向力的时候出现支座根部开裂的问题，实际做受力校核的时候，这种加强结构能把支座根部的应力集中系数降低40%左右，完全能覆盖日常轻载场景的受力需求。滑轮主体采用盘式轮缘结构，轮缘的宽度预留了足够的绳索、皮带或者滑动件的容纳空间，轮缘和中心轴套之间做了等壁厚的结构设计，转动的时候不会出现偏心晃动的问题。轴向固定部分采用了六角螺母加红色防护销的组合结构，螺母把滑轮轴向锁紧在支座的轴颈上之后，端部的销子可以防止螺母在设备长期振动的工况下出现松脱，这种防松结构比单纯的弹垫防松可靠性更高，在有持续振动的设备上也能保证长期使用不出现滑轮窜动脱落的问题。

　　设计思路上，这套结构优先考虑的是安装便捷性和维护便利性，整个组件可以作为一个独立的预装模块，在设备总装的时候直接通过支座上的两个安装孔固定在设备机架上，不需要现场逐个装配滑轮、轴、锁紧件，能大幅缩短总装的工时。做结构建模的时候，特意把各个配合面的公差做了合理分配：滑轮内孔和轴颈的配合采用间隙配合，保证滑轮转动的时候没有卡滞，支座安装孔的位置度公差控制在0.1mm以内，避免安装的时候出现孔位不对需要强行掰动支座的问题，轴颈根部的退刀槽尺寸做了标准化设计，加工的时候可以直接用标准刀具成型，不需要定制特殊刀具，能降低零件的加工成本。

　　从安装边界和尺寸逻辑来看，这套组件的安装基准面是支座的背面，两个安装孔的中心距是固定的，选型的时候只需要确认安装面的平面度满足要求，预留出滑轮转动需要的圆周空间，就可以直接布置。滑轮的外径决定了牵引件的最小弯曲半径，设计选型的时候要注意，牵引的绳索或者皮带的弯曲半径不能小于滑轮轮槽的允许半径，避免长期小半径弯折导致牵引件过早疲劳损坏。组件的轴向总厚度控制得比较紧凑，在设备内部空间比较局促的位置也能安装，不会和周边的其他构件出现运动干涉。实际应用的时候，如果需要调整滑轮的张紧力度，只需要把支座的安装孔做成长条孔，就可以实现小范围的位置调整，不需要重新设计整个构件，结构的拓展性很强。

　　很多刚入行的结构工程师做这类滑轮结构设计的时候，容易忽略轴肩的高度和螺母锁紧的余量问题，要么轴肩太高导致滑轮转动的时候和轴肩摩擦，要么锁紧余量不够导致螺母锁不紧，这套结构里轴肩的高度刚好比滑轮内孔的台阶高0.5mm，既可以给滑轮提供轴向定位，又不会和滑轮的端面产生摩擦，螺母的锁紧螺纹长度预留了3个螺距，即使有加工误差也能保证锁紧可靠。轮缘的边缘做了小的倒角处理，牵引件装入轮槽的时候不会被锐边割伤，也能减少安装时候的剐蹭风险。整个结构没有采用复杂的曲面或者特殊工艺，所有零件都可以采用常规的铣削、车削工艺加工，适合批量生产，在通用机械设备、小型自动化工装、电子电工类设备的结构里都有很高的复用价值。
