带手轮操作的不锈钢百叶通风调节阀

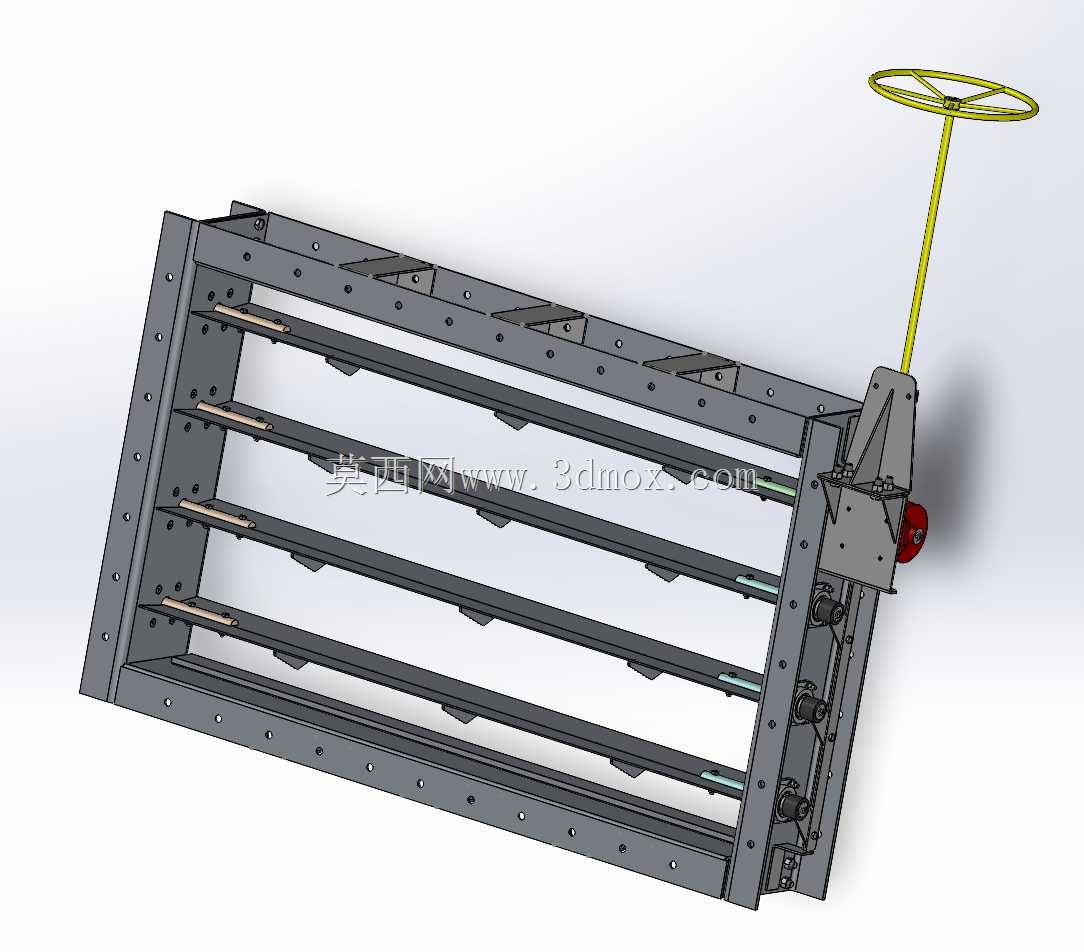

这款手动操作的百叶式风阀，主要面向工业通风、烟气导流、工艺风道风量调节场景设计，整体采用不锈钢材质打造，适配有防腐、耐温需求的通风管路系统，常见于环保除尘排风、工业厂房通排风、锅炉风道风量调配、暖通空调系统支管调节等工况，可通过叶片转角变化精准控制风道通流面积，实现风量调节、风道截断的功能。

从结构设计来看，阀体采用框架式焊接结构，外框预留均匀分布的螺栓安装孔，可直接与同规格的风管法兰进行对接安装，无需额外制作过渡连接件，安装边界清晰，适配截面尺寸为1800mm×1000mm的矩形风道，阀体自身厚度为300mm，安装时需在风道对接处预留对应深度的安装空间，同时要在手轮操作侧预留不小于800mm的操作维护空间，方便人员转动手轮、定期对转轴传动部位加注润滑脂、检查叶片密封状态。

传动结构采用侧置式蜗轮蜗杆联动机构，顶部延伸出的操作杆末端安装手轮，操作人员站在阀体侧方即可转动手轮，通过蜗轮减速机构带动内部多根平行布置的叶片转轴同步转动，所有叶片通过联动杆实现同步偏转，偏转角度可在0到90度范围内无级调节，当叶片处于0度位置时，叶片间的密封边完全贴合，可实现风道的近似零泄漏截断；当叶片处于90度位置时，风道通流面积达到最大值，风阻降至最低。蜗轮蜗杆结构自带自锁特性，叶片调整到任意角度后都可自动锁止，无需额外设置定位销或者锁紧装置，避免风道内气流压力波动导致叶片角度偏移，保障风量调节的稳定性。

叶片采用等间距平行布置，单根叶片为长条式流线型结构，边缘做折边强化处理，既提升叶片自身的结构刚度，避免大尺寸薄板叶片在高速气流冲击下产生振颤异响，也能降低叶片全开状态下的气流阻力，减少风道内的涡流损耗。每根叶片的转轴两端都设置有自润滑轴套，安装在阀体框架的对应轴孔内，转动阻力小，长期运行无需频繁维护，轴套与框架之间设置有密封垫片，避免风道内的粉尘、水汽从转轴间隙泄漏到阀体外部。

设计过程中充分考虑了大尺寸风阀的结构强度问题，阀体框架采用加厚不锈钢板材折弯焊接成型，框架背部设置有多道横向加强筋，避免阀体在运输、安装、运行过程中出现框架变形，导致叶片卡滞、密封失效的问题。手轮操作杆的长度经过合理匹配，既保证操作人员站在地面即可完成操作，也避免操作杆过长导致操作力矩过大、操作杆晃动的问题，手轮采用轮辐式结构，握持手感舒适，转动时受力均匀。

在实际选型应用中，这类手动百叶阀可直接安装在矩形风道的直管段上，安装时需注意阀体的气流方向标识，确保叶片开启方向顺着气流流向，降低气流对叶片的冲击载荷。日常维护时仅需定期检查叶片表面的积尘情况、转轴转动是否顺畅、联动杆的连接销是否松动即可，整体结构简单可靠，无需复杂的电控或者气动配套元件，适合无气源、无电源的安装场景使用，也可作为自动风阀的备用旁路阀使用，在自动调节系统故障时可通过手动操作保障风道正常通断调节。
