钢制扩散式机械连接传动构件

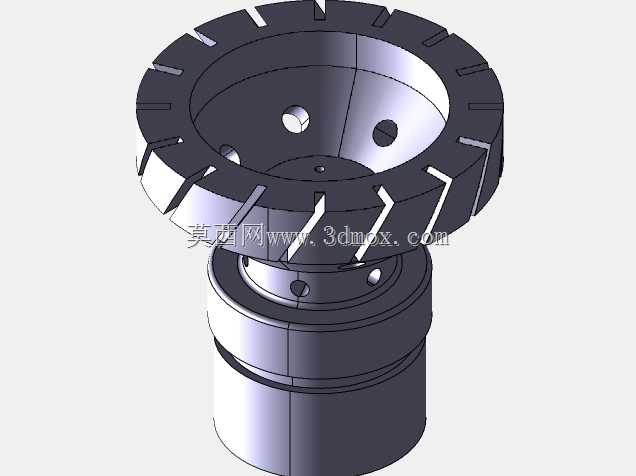

　　该构件常见于流体输送系统末端的扩散导流环节，也可作为传动链路里的扭矩转接部件使用，在气动输送、液压回路以及中小型动力输出装置中都能见到同类结构的应用。从结构设计来看，上部采用带周向等分槽的盘式结构，槽口沿径向均匀分布，既可以作为安装时的对位卡口，也能在构件高速运转时形成导流间隙，降低端面的流体阻力，同时等分槽的设计也保证了动平衡性能，减少运转过程中的径向跳动。上部盘面为内凹锥面结构，锥面上预留的三个通孔呈非对称分布，可用于穿装固定销或者紧固件，实现与上部对接部件的刚性连接，锥面的倾斜角度经过匹配计算，能够让流经的流体逐步减速扩压，避免直角转向带来的紊流与压力损失。下部为阶梯式圆柱轴段，轴段上设置有环形卡槽与径向定位孔，环形卡槽可用于安装密封胶圈或者卡簧，实现轴向位置的限位，径向定位孔则可穿装定位销，防止构件与对接轴之间发生相对转动，保证扭矩传递的稳定性。设计过程中优先考虑了安装适配性，下部圆柱轴段的直径公差按照过渡配合要求设定，能够直接适配常规标准直径的安装轴，不需要额外加工衬套，上部盘体的外径尺寸控制在常规安装腔体的容纳范围内，周向槽的深度与宽度匹配常用的卡爪式安装工具，现场装配时不需要定制专用工装即可完成拆装。

　　从功能特性上看，该构件同时兼顾了流体扩散与机械连接的双重作用，锥面结构的流道设计让流体从下部轴段的中心通道进入后，沿锥面逐步扩散到上部盘体的整个端面区域，流速均匀降低，压力分布更平稳，减少了对下游部件的冲击；而整体钢制的材质选择让构件能够承受较高的工作压力与扭矩负载，表面的机加工纹理也保证了配合面的粗糙度要求，密封部位的表面精度满足常规O型圈的密封要求，不会出现渗漏问题。在实际选型应用时，需要注意下部轴段的插入深度要匹配安装座的深度尺寸，避免轴段顶死或者插入量不足导致的连接松动，上部锥面的通孔位置要与对接部件的安装孔一一对应，紧固时采用对角拧紧的方式，保证盘面受力均匀，防止出现偏载导致的密封失效或者传动抖动。

　　周向的等分槽在作为导流结构使用时，要注意槽口的朝向与流体流向匹配，若作为传动卡口使用，则要保证卡爪与槽的配合间隙在合理范围内，间隙过大会导致传动冲击，间隙过小则会出现装配卡滞的问题。该结构的建模过程中，优先采用参数化草图驱动的方式完成，先绘制下部轴段的回转截面，通过回转命令生成基础轴体，再绘制上部盘体的锥面回转轮廓，与轴体合并为基础实体，之后绘制单个槽口的截面轮廓，通过圆周阵列完成所有槽口的切削，最后添加孔特征与卡槽特征，建模过程中所有特征的尺寸都关联到全局参数，后续调整规格时只需要修改对应参数即可快速生成新的模型，不需要重新绘制特征。

　　对于结构设计人员来说，这类构件的设计核心在于平衡导流性能与结构强度，锥面的角度不能过大也不能过小，角度过大会导致扩散效果不足，流体压力损失大，角度过小则会让盘体直径过大，增加整体安装空间，同时盘体的壁厚要满足强度要求，在开设槽口与通孔的位置要做适当的应力释放处理，避免应力集中导致的部件开裂。在实际生产加工环节，该构件可采用棒料直接车削成型，之后通过铣削加工周向槽与安装孔，加工完成后做表面防锈处理，即可投入装配使用，加工工艺成熟，量产难度低，适合在通用流体设备与中小型传动装置中推广使用。
