红色半开式涡轮叶轮结构设计

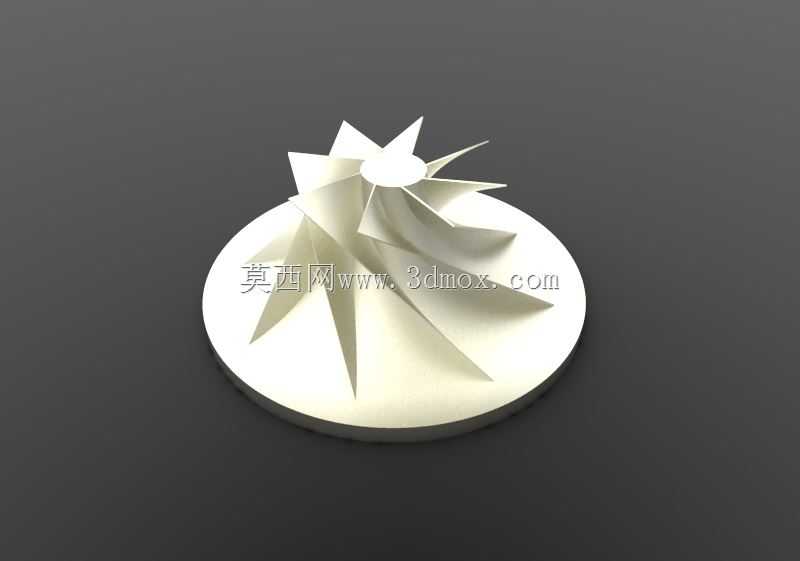

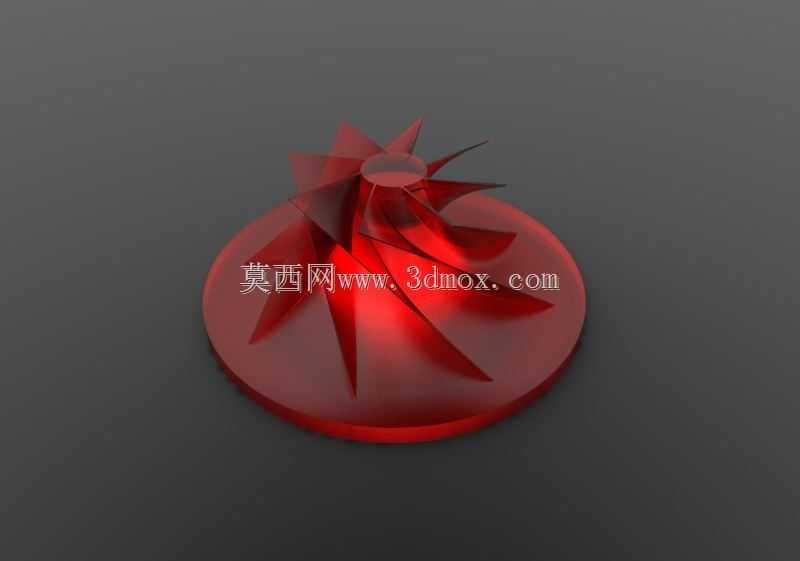

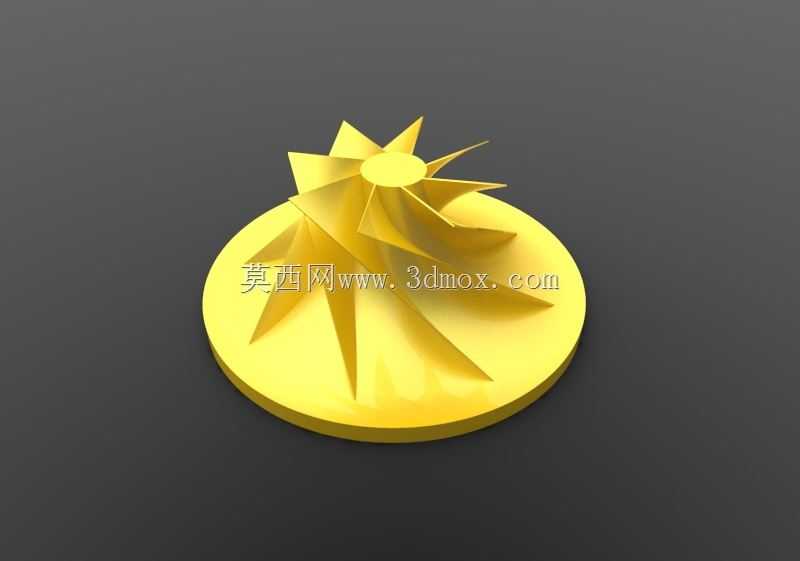

　　在流体输送与能量转换类设备的核心部件选型中，叶轮作为直接接触工质、完成能量传递的核心结构，其型线设计、叶片排布与基体结构的合理性，直接决定整套设备的运行效率与工况适配范围。这款半开式涡轮叶轮采用一体化圆盘基体搭配径向扭曲叶片的结构形式，区别于闭式叶轮带轮盖的封闭结构，半开式设计的流道单侧开放，在输送含少量杂质、高粘度工质的场景下，不易出现流道堵塞问题，同时相较于全开式叶轮，圆盘基体能够为叶片提供足够的结构支撑，降低高转速下叶片的形变风险。从实际应用场景来看，这类叶轮可适配小功率涡轮膨胀机、微型燃气轮机的动力端，也可作为小型离心式泵、风机的做功部件，在分布式能源系统、小型工业流体输送管线、实验台架动力单元中都有广泛的适配空间。

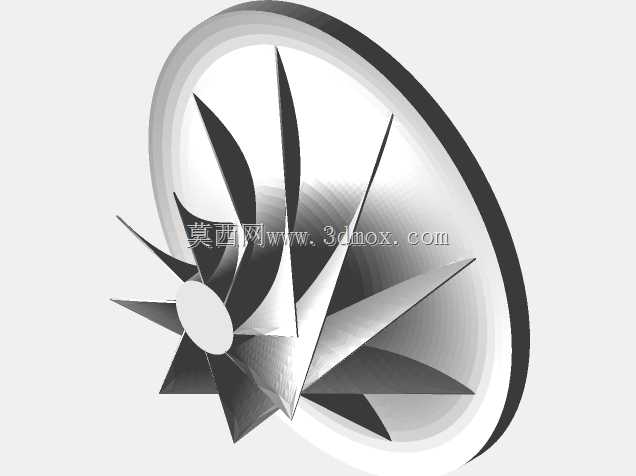

　　设计过程中，叶片的扭曲角度沿径向渐变，从靠近轮毂位置的小安装角逐步过渡到轮缘位置的大安装角，这种变角度设计能够匹配不同半径处的圆周速度差，让工质在流道内的流动更趋近于理想状态，减少流动分离带来的能量损失，同时叶片前缘做了圆弧过渡处理，避免工质冲击前缘产生局部涡流，降低运行过程中的气动噪声。叶轮的基体为等厚圆盘结构，中心位置预留了与传动轴配合的安装基准面，安装时可通过轴肩定位、键连接传递扭矩，圆盘背面为平整加工面，能够与密封组件、轴承端盖形成配合面，控制轴向窜动间隙，减少工质泄漏。从安装边界来看，叶轮的轴向尺寸紧凑，轮缘处的叶片外轮廓为规则圆形，安装时需要预留的径向间隙仅需满足叶片与壳体之间的密封要求即可，不需要额外的避让空间，适配小尺寸腔体的安装需求。叶片的厚度从根部到轮缘逐步减薄，在保证根部结构强度、承受离心力与工质冲击载荷的前提下，尽可能降低轮缘位置的重量，减少高转速下的离心应力集中，同时叶片与圆盘基体的连接位置做了圆角过渡处理，避免直角位置出现应力集中，提升部件的疲劳寿命。

　　在实际工况适配中，这类半开式叶轮的转速适配范围较宽，可根据不同的工质参数调整叶片的数量与型线曲率，当用于可压缩工质的能量转换场景时，流道的收敛角度经过反复校核，能够保证工质在流道内逐步膨胀降压，将压力能稳定转换为旋转机械能；当用于不可压缩流体的输送场景时，叶片的出口角度经过调整，能够匹配不同的扬程需求，保证流体出口的流速均匀性。不同于铸造一体成型的普通叶轮，这款结构的叶片型面为连续光滑曲面，建模过程中通过多截面曲面拟合完成型面构建，能够直接导入CAM模块生成五轴加工的刀路，也可用于3D打印快速成型制作样件，方便前期开展台架性能测试。

　　在装配环节，叶轮中心的安装孔与轴的配合公差可根据实际转速需求选择过渡配合或者小过盈配合，轴向可通过圆螺母或者轴端挡圈完成锁紧，保证高转速下不会出现轴向窜动，叶轮的动平衡校正可通过在圆盘背面去除材料的方式完成，不需要额外加装平衡块，避免平衡块在高转速下脱落带来的运行风险。从流道的流通能力来看，相邻叶片之间形成的流道截面沿流动方向平滑变化，没有突然的扩压或者收缩段，能够减少工质在流道内的局部阻力损失，提升整体的运行效率，同时半开式的结构也方便后期对叶片表面进行清理维护，当输送的工质含有少量固体颗粒时，停机后可直接从开放侧冲洗流道内的残留杂质，不需要拆解整个泵体或者涡轮壳体，降低维护成本。
