电源变压器配套钣金承载托盘结构设计

　　在中小功率干式电源变压器的生产组装与运维环节，这类钣金承载托盘是直接决定内部绕组、铁芯组件排布规整度与长期运行稳定性的核心结构件，并非通用的置物托盘，所有结构细节都围绕变压器的装配需求做了针对性适配。从实际应用场景来看，该托盘主要适配额定功率区间在5kVA到20kVA的开放式电源变压器，多用于工业控制机柜内置供电模块、小型成套配电装置的内置变压单元，既承担变压器内部组件的承载定位功能，也能在设备运行过程中为绕组提供辅助散热的气流通道，同时在设备运输、安装过程中抵消外部振动带来的组件位移风险。

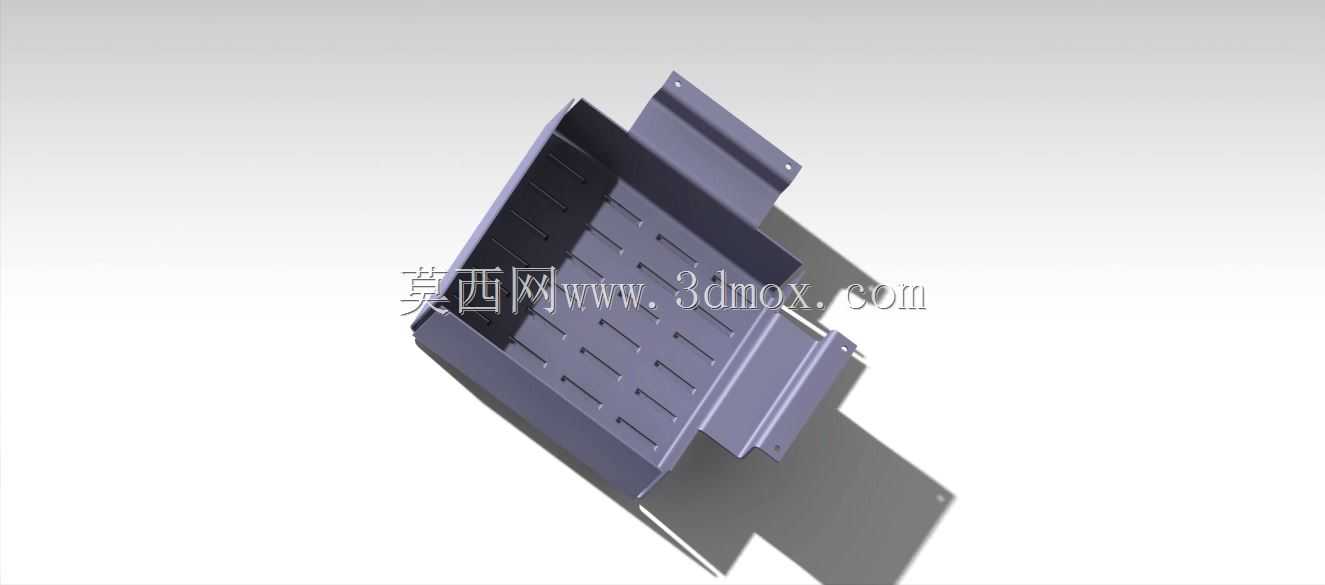

　　从结构功能特性来看，托盘主体采用折弯一体成型的钣金工艺加工，整体为带侧边围挡的槽型结构，底板区域均匀排布的长条形开槽是核心功能结构：一方面这些开槽可以在变压器浸漆、烘干工序中让多余的绝缘漆顺利流出，避免漆液堆积造成的绝缘层厚度不均问题；另一方面在变压器长期带载运行时，开槽可以形成上下贯通的空气对流通道，降低绕组区域的积热温度，避免局部过热造成的绝缘老化加速。侧边的折弯围挡高度经过精准核算，刚好可以卡住叠装完成的铁芯硅钢片下沿，不需要额外增加焊接定位点就能限制铁芯组件的横向位移，减少装配工序的焊接工作量，同时也避免焊接应力造成的硅钢片形变，降低变压器的空载损耗。托盘两侧伸出的带孔安装耳，是整个结构与变压器外壳、安装机柜的连接边界，安装孔的孔位间距匹配标准机柜的安装梁尺寸，同时孔边做了翻边强化处理，避免长期受振动影响出现孔位撕裂、固定螺栓松动的问题。

　　在设计思路上，整个结构没有多余的装饰性特征，所有折弯角度、槽位尺寸都围绕装配公差与工艺可行性做了平衡：底板的槽宽尺寸控制在8mm，既保证足够的通风过流面积，也不会因为槽宽过大导致绕组底部的绝缘衬垫出现凹陷变形；槽与槽之间的筋条宽度统一为12mm，保证托盘整体的承重能力，在承载满重的铁芯与绕组组件时，底板的最大形变量控制在0.2mm以内，不会因为形变导致绕组与铁芯的相对位置出现偏移。侧边围挡的折弯内R角匹配常规钣金折弯的下模开口尺寸，不需要定制特殊模具就能完成加工，有效控制单件的加工成本；安装耳的伸出长度预留了足够的螺栓操作空间，在机柜内部安装时，不需要拆除变压器内部组件就能完成固定螺栓的锁紧操作，大幅提升现场安装与后期运维的效率。

　　从安装边界尺寸来看，托盘的整体长宽尺寸适配对应功率变压器的铁芯叠厚与窗宽尺寸，围挡高度比铁芯下沿的叠装高度高出3mm，既可以实现铁芯的快速定位装配，也不会因为围挡过高遮挡绕组的散热区域；安装耳上的固定孔采用长圆孔设计，允许安装时存在±1.5mm的位置偏差，抵消机柜安装梁的加工公差，避免出现孔位不对中无法装配的问题。托盘的板材厚度根据承载重量做了匹配选型，针对10kVA以下的变压器采用1.2mm厚的冷轧钢板，10kVA以上的规格采用1.5mm厚的冷轧钢板，在保证结构强度的前提下尽可能控制整体重量，减少变压器的整体自重，降低机柜安装梁的承重负荷。

　　在实际装配流程中，该托盘是整个变压器组装的基准载体：首先将绝缘衬垫铺设在托盘底板的筋条上，再将叠装完成的铁芯组件沿围挡滑入到位，之后依次套装低压绕组、高压绕组，完成绕组接线后再进行整体浸漆烘干，此时底板的开槽可以让绝缘漆充分填充绕组与铁芯的间隙，同时多余的漆液顺利排出，保证绝缘层的均匀性。烘干完成后可以直接通过两侧的安装耳将整个变压器芯体固定到外壳或机柜内，不需要额外增加底部的支撑结构，减少整体的零件数量，也降低了不同零件之间的装配累积误差。在长期运行过程中，托盘的金属结构还可以作为接地连通的载体，将铁芯、绕组的屏蔽层通过托盘直接与机柜接地端连通，避免出现悬浮电位造成的放电干扰，提升变压器运行的电磁兼容性。
