电源变压器用外壳固定连接结构

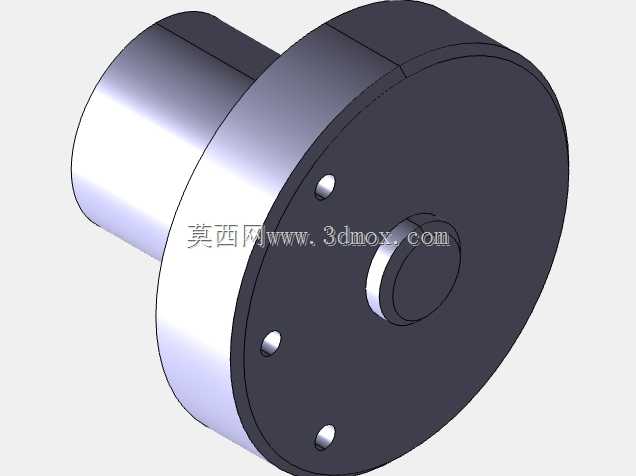

　　在低压配电、小型工业控制电源的现场安装场景中，电源变压器的外壳固定结构直接决定了设备运行的长期可靠性，不少现场运维反馈，部分采用单薄卡扣固定的变压器在长期受设备振动、环境温变影响后，容易出现壳体移位、接线端受力松脱的问题，甚至引发接线短路的安全隐患，这款固定结构正是针对这类现场痛点做的针对性结构设计。从结构形态来看，该固定件采用同轴阶梯轴加法兰盘的组合构型，一端的圆柱轴段用于和变压器壳体的预设安装孔做插接配合，轴段外径与安装孔采用H7/h6的间隙配合公差，既可以保证装配时的顺畅推入，又能控制径向配合间隙在0.02mm以内，避免装配后出现径向窜动；另一端的法兰盘端面均匀分布三个沉头安装孔，孔位采用120°等分排布，相比传统的两孔固定结构，三孔等分的排布方式可以让法兰端面的压紧力分布更均匀，不会因为单侧螺栓锁紧力偏差导致法兰偏斜，也能在设备受横向振动载荷时，避免固定点出现应力集中导致的螺栓疲劳断裂。设计过程中，首先考虑的是安装边界的适配性，法兰盘的外径控制在适配常规100VA-300VA容量小型电源变压器的壳体安装位，不会因为法兰尺寸过大和周边的接线端子、散热筋结构产生干涉，圆柱轴段的轴向长度根据变压器壳体的壁厚做了匹配，轴段端面不会突出壳体内壁，避免和内部的线圈绕组、铁芯部件产生磕碰，同时轴段根部做了R1.5的圆角过渡，消除机加工过程中产生的应力集中点，也能避免装配时锐边刮伤变压器壳体的喷塑层，破坏壳体的防锈性能。

　　实际装配时，圆柱轴段插入壳体安装孔后，法兰端面与壳体外壁完全贴合，三个沉头孔内穿入对应规格的内六角圆柱头螺钉，与壳体内预埋的铜质压铆螺母锁紧，沉头孔的深度设计可以保证螺钉锁紧后头部完全沉入法兰端面以下，不会突出安装面，避免后续设备装入机柜时和机柜安装板产生干涉，同时法兰与壳体贴合的端面做了一圈0.3mm深的环形浅槽，装配时可以在槽内预置丁腈橡胶密封圈，实现安装位的IP54级防护，阻挡粉尘、潮气从安装缝隙进入变压器内部，适配多粉尘、轻度潮湿的车间安装环境。

　　从功能特性来看，该固定结构除了实现变压器外壳的轴向与径向定位外，还可以作为变压器与外部安装支架的连接接口，法兰盘的外侧端面可以直接对接L型安装支架，不需要额外加装过渡转接件，减少现场安装的零件数量；三个安装孔的孔位公差控制在±0.05mm以内，保证批量生产时的装配互换性，不需要现场对孔修配。结构选材方面，整体采用6061-T6铝合金经数控车削加工成型，相比传统的钢制固定件，重量降低60%以上，同时铝合金的表面自然氧化层可以具备不错的防锈能力，不需要额外做镀锌、喷塑表面处理，减少加工工序，当然如果是应用在高腐蚀的化工场景，也可以更换为304不锈钢材质，只需要调整对应的加工切削参数即可，整体结构的构型不需要做改动。

　　在建模过程中，所有配合面的尺寸都做了参数化关联，比如调整圆柱轴段的直径时，法兰盘的外径、安装孔的分布圆直径会按照预设的比例自动更新，方便针对不同容量的变压器快速调整结构尺寸，不需要重新绘制草图；沉头孔的尺寸也对应了常用的M4、M5内六角螺钉标准，直接可以从标准件库调取对应螺钉完成虚拟装配，检查装配干涉情况。不少结构设计人员在做这类固定件时，容易忽略安装后的受力情况，比如当变压器通过该固定件悬臂安装在机柜内壁时，法兰根部的弯矩载荷最大，所以在轴段与法兰连接的位置，除了做圆角过渡外，还适当增加了3mm的加强厚度，避免长期受弯矩作用出现法兰断裂的问题；同时三个安装孔的分布圆直径尽可能靠近法兰外边缘，在相同螺栓锁紧力的情况下，可以获得更大的抗扭转力矩，避免变压器受外力碰撞时绕安装轴转动。现场安装测试中，该固定结构装配完成后，施加150N的横向推力时，壳体与固定件之间没有出现相对位移，在频率10-500Hz的扫频振动测试中，连续振动8小时后螺栓没有出现松动，固定件没有出现形变，完全满足工业现场的安装使用要求。另外，该结构的圆柱轴段内部还可以根据需求加工穿线孔，方便变压器内部的温度传感器引线从轴中心穿出，不需要在壳体上额外开孔走线，进一步简化壳体的加工工序，也能提升引线位置的防护性能。
