电源变压器生产用工装夹具结构设计

项目分类:变压器 发布时间:2025-02-20 ID:941386
  • 电源变压器生产用工装夹具结构设计

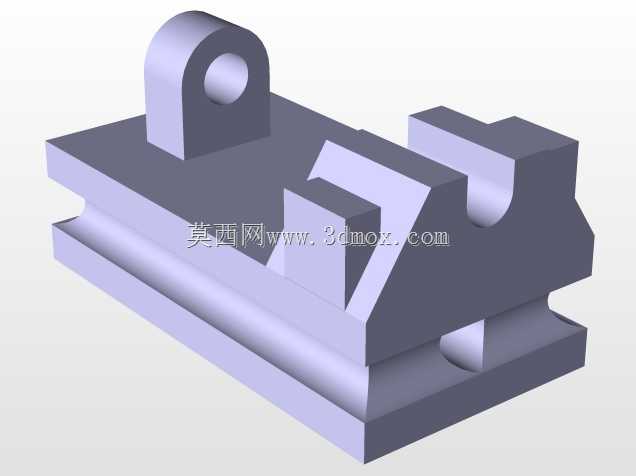

  在电源变压器的批量生产制程中,绕线、铁芯叠装、引脚焊接、绝缘浸漆等多道工序都需要可靠的工件定位载体,这款夹具正是针对中小规格电源变压器的工序装夹需求设计的专用工装,可适配环形、E型等多款常见铁芯结构的变压器半成品装夹,避免加工过程中工件移位造成的绕组损伤、引脚错位、绝缘层破损等不良问题。从结构布局来看,夹具采用一体化铸造基体作为承载主体,底部设置的通长导向滑槽可直接嵌入生产线的标准T型槽导轨,无需额外加工转接板即可完成快速安装,滑槽的截面尺寸匹配行业通用的18mm槽宽导轨,安装时只需将基体沿导轨滑入对应工位,拧紧侧边的紧定螺钉即可完成固定,单套装夹拆卸的辅助时间可控制在10秒以内,适配流水线的快换生产节奏。基体上方左侧设置的带孔吊耳结构,并非用于整线吊装,而是为手动装夹工位的压紧杠杆提供铰接支点,吊耳的内孔公差控制在H7级,与杠杆销轴的配合间隙不超过0.02mm,保证压紧动作的同轴度,避免压紧过程中出现偏载压伤变压器绕组的问题;吊耳的厚度设计为12mm,采用与基体一体的圆角过渡结构,可承受最大150N的压紧力而不出现塑性变形,满足常规小型变压器的装夹压紧力需求。基体右侧的阶梯型定位凸台是核心的工件定位结构,凸台的两级台阶分别匹配变压器铁芯的底部定位槽和侧边限位面,其中竖直方向的定位面平面度控制在0.03mm以内,保证变压器放置后基准面完全贴合,不会出现倾斜偏移;凸台中间开设的半圆避让槽,对应变压器的高压侧出线引脚位置,装夹时引脚可完全落入槽内,避免压紧时引脚被压弯变形,槽的深度比引脚长出2mm,预留足够的绝缘胶带缠绕空间,不会干涉后续的引脚包胶工序。

  凸台与基体之间设置的三角形加强筋,并非冗余结构,而是针对叠装铁芯时的敲击力做的强化设计——工人在叠装硅钢片时往往会用橡胶锤轻敲铁芯调整位置,加强筋可将凸台承受的侧向冲击力分散到整个基体上,避免长期使用后凸台出现根部断裂的问题,加强筋的厚度设置为8mm,与基体、凸台的连接处均做R3的圆角过渡,减少应力集中点,提升夹具的整体使用寿命。夹具的整体外形尺寸控制在120mm×80mm×65mm的范围内,不会占用过多的工位空间,相邻两个夹具在导轨上安装时的最小间距可压缩到150mm,适配高密度排布的自动化生产线需求;基体的所有外露棱边均做了C1的倒角处理,避免工人操作时被锐边划伤,也不会刮破变压器的外层绝缘纸。

  在实际使用场景中,这款夹具可覆盖额定功率5W到50W的多款立式电源变压器装夹需求,无论是手工绕线工位的工件固定,还是自动焊锡机的载具定位,亦或是浸漆工序的工件承载,都能保证工件的位置一致性,将工序间的重复定位精度控制在0.1mm以内,减少因定位偏差导致的设备撞机、产品报废问题。设计过程中特意规避了复杂的活动压紧结构,所有定位结构均与基体一体化成型,没有易损的弹簧、销钉等小零件,日常维护只需定期清理定位面上的焊锡渣、绝缘漆残留即可,无需频繁更换配件,降低产线的工装维护成本;基体材质选用常用的HT200灰铸铁,经过时效处理后内应力完全释放,长期使用不会出现变形,表面做喷塑处理,可抵御浸漆工序中的绝缘漆腐蚀,也不会在绕线过程中刮伤漆包线的绝缘层。

  针对不同工序的使用需求,这款夹具还预留了拓展安装孔位,在基体的四个角位置设置了M4的螺纹孔,可根据工序需求加装气动压紧组件、定位挡块、传感器安装支架等配件,无需重新加工基体即可适配不同规格的变压器生产,拓展性较强。比如在自动焊锡工位,可在螺纹孔上安装光纤传感器支架,检测工件是否放置到位,避免空夹导致的焊锡浪费;在浸漆工序,可加装耐高温的硅胶压块,进一步固定工件,避免浸漆过程中工件受漆液冲击移位。
