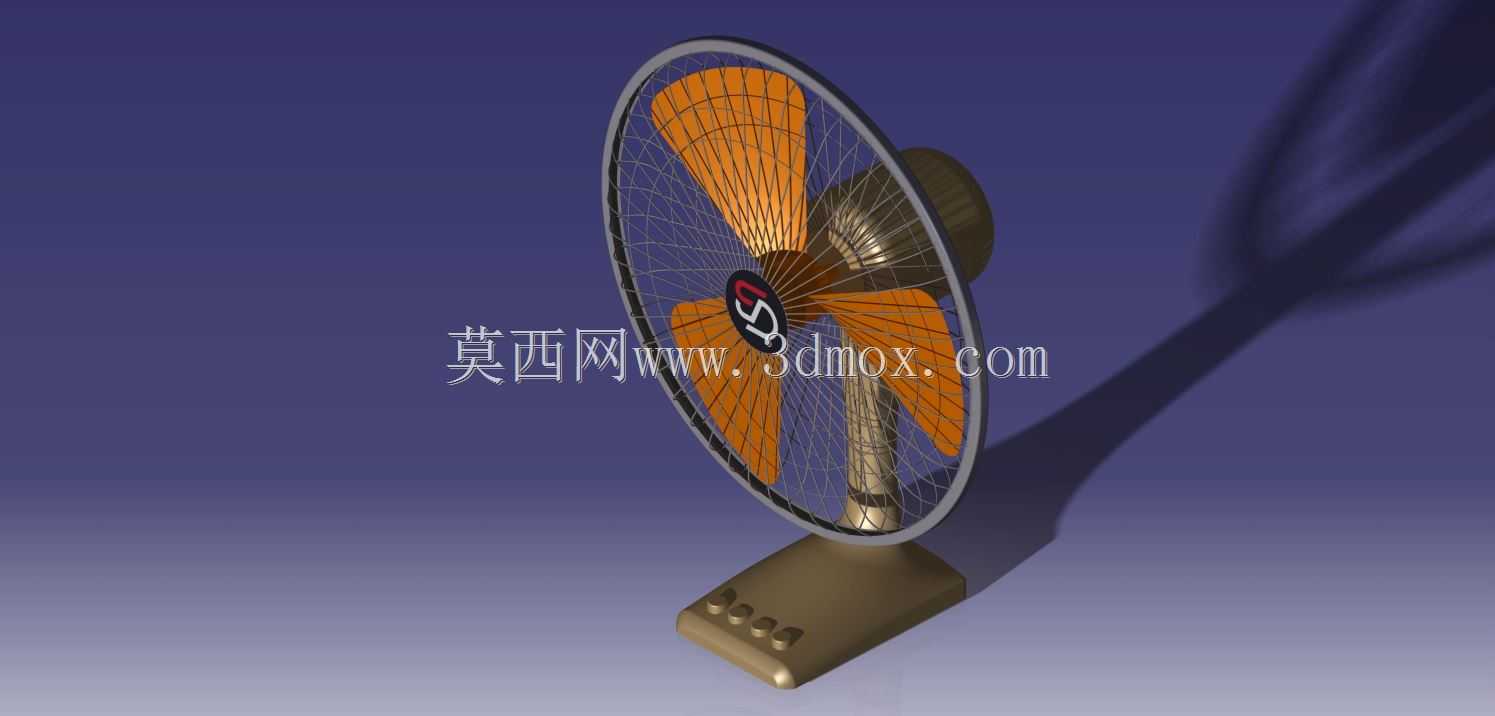

家用台式摇头送风桌面风扇结构设计

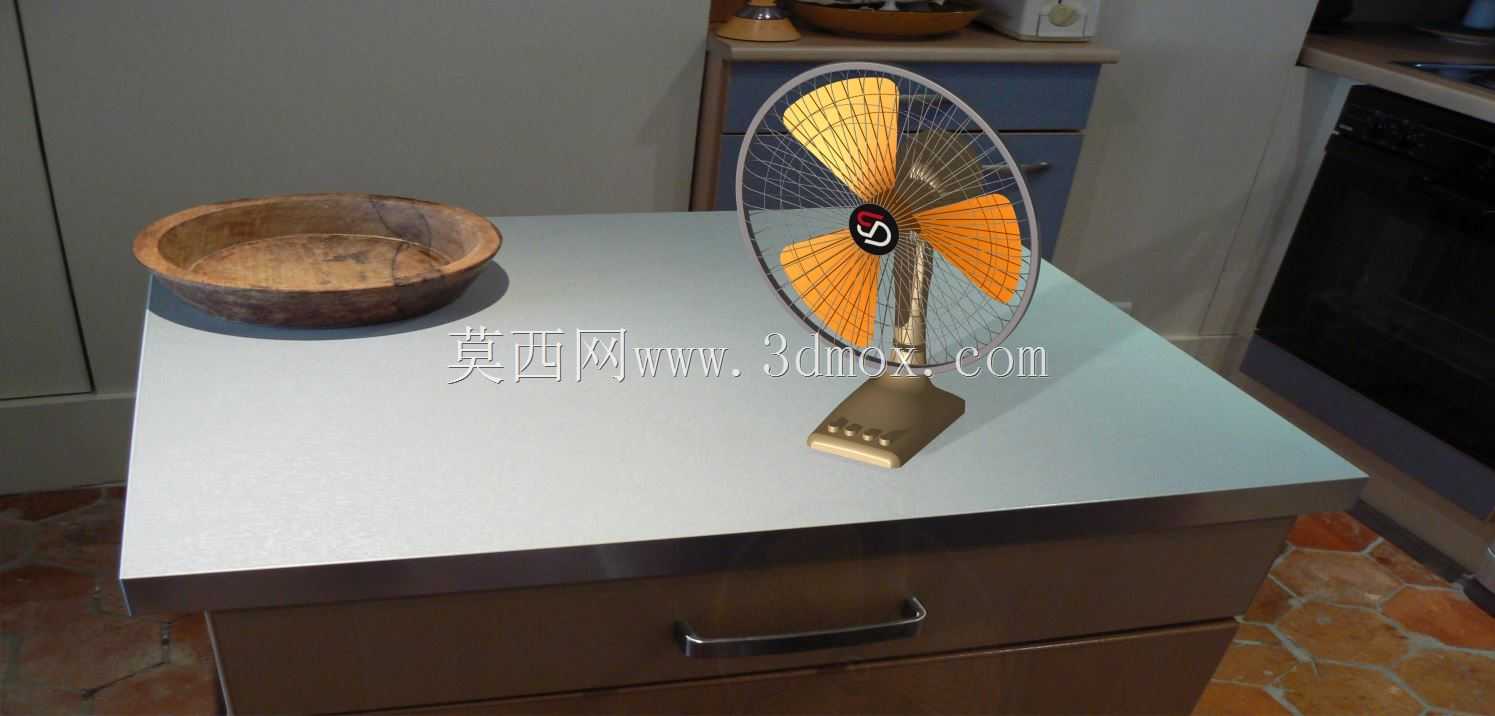

　　这款台式风扇的三维结构设计，核心围绕桌面近距离送风的使用场景展开，区别于落地扇的大覆盖范围需求，台扇的送风距离集中在0.5到2米区间，主要适配书桌、床头柜、小型操作台等局部空间的空气流通与降温需求，在办公伏案、居家休憩、小型作业工位等场景下，能够精准为使用者提供定向气流，避免大范围送风造成的不必要能耗与体感不适。从功能特性来看，该结构完整覆盖台扇的核心运动与调节逻辑：扇头部分预留了俯仰角度调节的铰接安装位，可实现上下15到30度的俯仰角度调整，同时底座内部预留了摇头驱动机构的安装空间，能够支持扇头水平方向80到120度的往复摆动，扩大送风覆盖的横向范围；底座前端的按键区域对应风速档位切换、摇头开关的功能位，结构上预留了按键的复位行程与PCB板安装槽，无需额外改动即可适配常规的机械按键或轻触开关方案。

　　设计思路上优先考虑桌面使用的稳定性与空间占用平衡，底座采用下宽上窄的配重式结构，底部预留了防滑胶垫的安装凹槽，整机重心落在底座几何中心范围内，即使在最大俯仰角度加摇头运行的工况下，也不会出现倾覆风险；网罩部分采用前后圈卡扣式连接结构，无需额外紧固件即可实现快速拆装，方便后续对扇叶进行清洁维护，网罩的筋条间距控制在12mm以内，符合家用小电器的安全防护要求，避免手指误入接触运转扇叶造成伤害。

　　外形尺寸与安装边界方面，整机高度控制在350到400mm区间，底座的长宽尺寸控制在180mm*150mm以内，放置在常规600mm深度的书桌台面上不会占用过多操作空间，背部的电源线出线口预留了防弯折护套的安装位，出线方向朝向底座斜下方，不会干扰桌面其他物品的摆放；扇叶采用四片不等距弧形结构设计，相比等距扇叶能够降低运转时的气流切割共振噪音，扇叶与网罩内壁的安全间隙控制在8mm以上，避免运转过程中出现扇叶擦碰网罩的异响与故障。

　　从结构装配逻辑来看，整机采用模块化拆分设计，分为底座组件、支撑立柱组件、扇头驱动组件、网罩扇叶组件四个独立模块，各模块之间采用快拆式连接结构，支撑立柱与底座之间通过定位卡扣加一颗紧固螺丝即可完成固定，扇头驱动组件与立柱顶端的铰接座直接插接锁定，生产装配时可分模块并行组装，有效提升产线装配效率；驱动电机的安装位适配常规的家用台扇罩极电机或小型直流无刷电机，安装孔位采用通用标准尺寸，无需定制专用电机即可完成适配，降低供应链的选型成本。在细节结构处理上，底座内部预留了足够的走线空间，电源线从进线口到按键板、再到电机的走线路径全部设置了走线卡扣位，避免装配时线材被旋转的摇头机构挤压磨损；扇叶与电机输出轴的连接位置采用D型轴孔加锁紧螺母的固定方式，能够传递足够的扭矩，同时避免长期运转出现扇叶松脱的问题；网罩的外圈采用包胶结构设计，既能够提升网罩的结构强度，也能避免意外磕碰时造成硬质边缘划伤。
