带异形安装座轴类连接构件练习模型

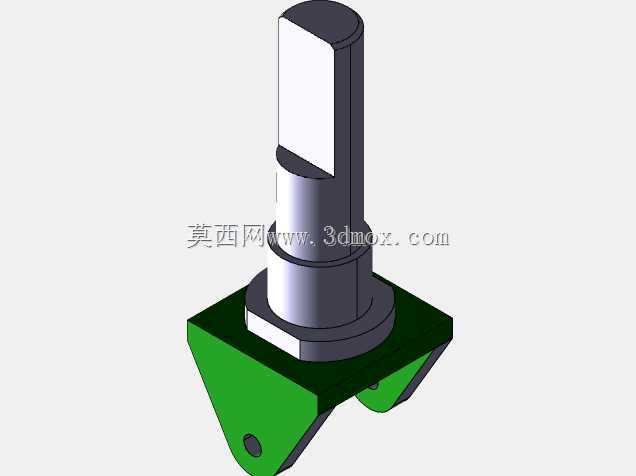

　　在常规小型传动机构的装配场景里，这类带异形安装基座的轴类构件，往往承担着定位支撑与扭矩传递的双重作用，很多入门结构设计练习都会选取这类零件作为建模对象，核心原因是它同时覆盖了拉伸、旋转、切除、圆角等多种基础建模特征，也能让练习者快速理解轴类零件与安装基座的配合逻辑。从实际使用场景来看，这类构件常出现在小型工装夹具、轻载传动模组、手动调节机构当中，异形安装座的作用是直接卡接或栓接在设备的安装立板上，不需要额外设计轴座转接件，能有效减少装配环节的零件数量，降低小型设备的整体装配公差累积。

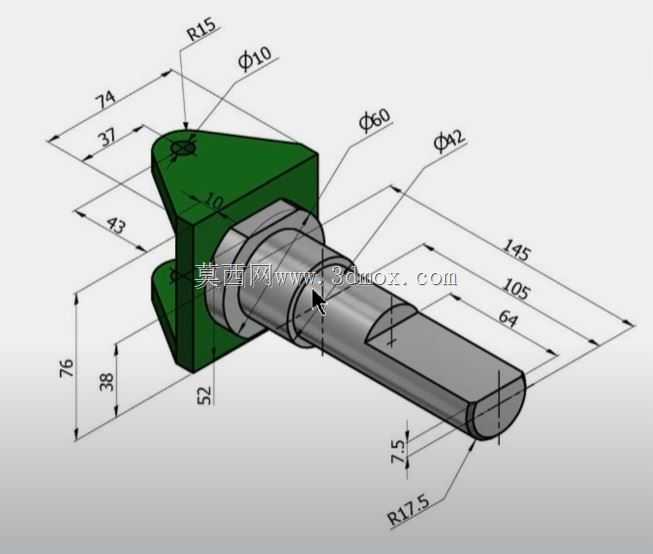

　　设计这类零件的时候，首先要明确安装边界与轴段的功能分区：前端的异形安装座采用带圆弧过渡的类三角结构，顶部R15的圆弧面是为了避免安装时与周边相邻构件发生运动干涉，座体上预留的φ10通孔是安装定位销的位置，用来锁定构件与安装板的相对位置，防止长期受载后出现周向转动。座体与轴段衔接的位置做了直径φ60的轴肩，这个轴肩是核心的定位基准面，装配时轴肩端面紧贴安装板的外侧表面，就能直接确定整个构件的轴向安装位置，不需要额外加装调整垫片来控制轴向尺寸，能大幅提升装配效率。

　　轴段部分的尺寸设计完全围绕功能展开：总长度145mm的轴段上，距离轴肩端面105mm的位置开始加工宽度7.5mm的扁位结构，这个扁位是用来安装拨叉或者传动摇臂的，扁位的平面结构能传递扭矩，避免配套的装配件在轴上出现打滑空转；轴段末端做了R17.5的圆弧收尾，一方面是去除轴端的锐边毛刺，防止装配时划伤操作人员或者配套零件的配合面，另一方面圆弧导向结构能让轴段更顺畅地穿入配套的轴孔或者衬套内，降低装配时的对位难度。安装座本身的尺寸也经过了适配性设计：总高度76mm，底部支撑面距离轴中心的高度为38mm，这个尺寸是和常规厚度的安装立板做匹配的，座体厚度52mm，能保证和安装板有足够的接触面积，避免螺栓锁紧后出现应力集中导致座体变形；座体上长度43mm、37mm、74mm的定位尺寸，是用来对应安装板上的螺栓孔位，保证安装时孔位完全对齐，不需要现场扩孔调整。

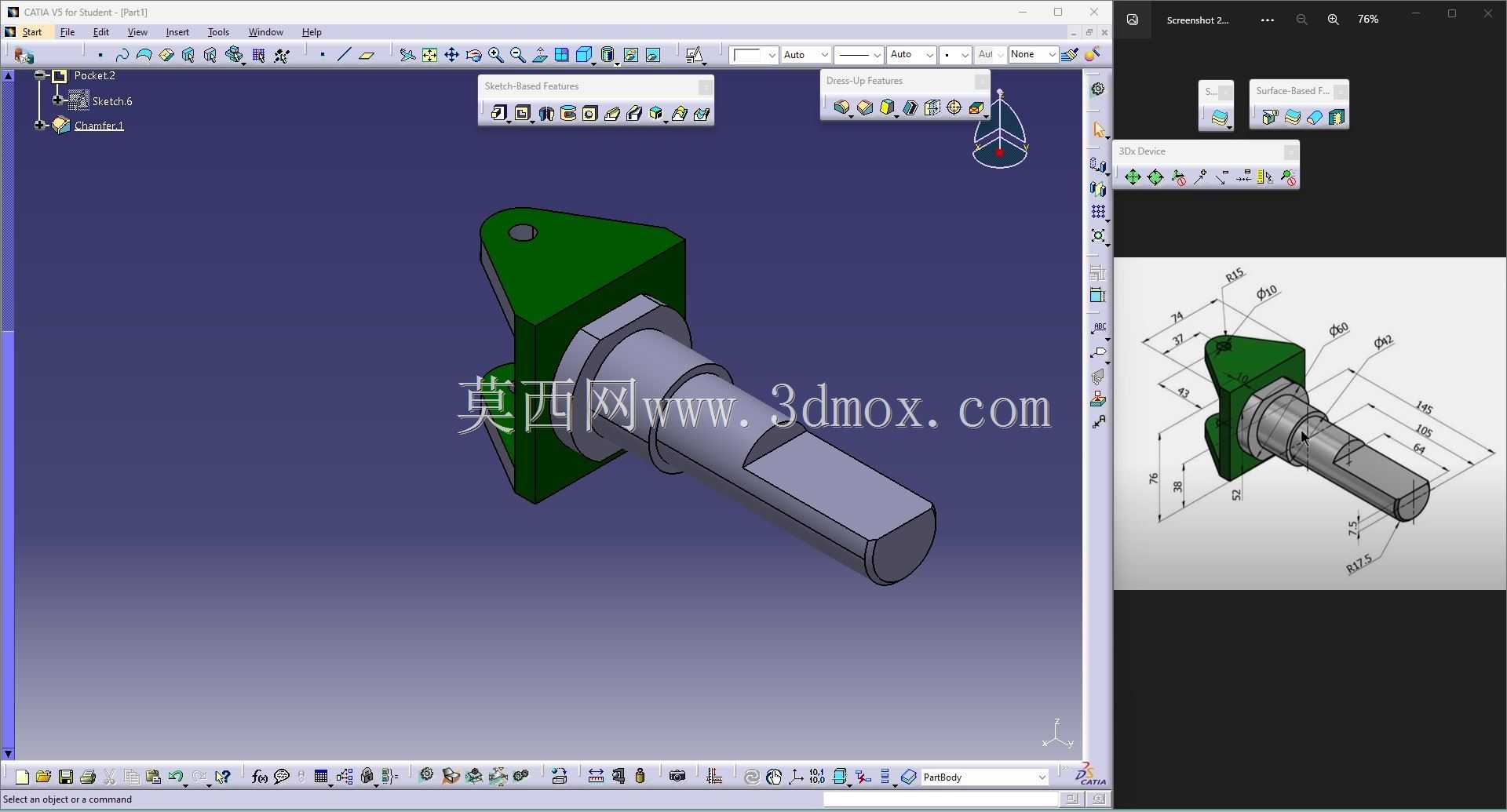

　　建模过程中需要特别注意几个细节的处理：首先是异形安装座上的斜向切除结构，这个结构不是随意设计的减重槽，而是为了避让安装板后方的凸起结构，避免装配时座体与安装板无法完全贴合；其次是所有棱边的圆角处理，除了明确标注的R15、R17.5圆弧外，座体与轴肩衔接的位置做了10mm的内凹圆角，这个圆角能有效降低衔接位置的应力集中系数，当轴段承受径向载荷的时候，应力不会集中在座体与轴段的直角衔接处，能大幅提升零件的抗疲劳寿命。另外轴段上φ42的配合面是和衬套或者滚动轴承配合的部位，建模时要保证这个圆柱面的同轴度，避免装配后出现轴段转动卡滞的问题；扁位结构与轴段圆柱面的衔接位置也要做微小的圆角过渡，防止热处理或者受载时在衔接位置产生裂纹。

　　从安装适配的角度来说，这个零件的所有外部尺寸都严格控制在安装边界内：安装座最外侧的轮廓不会超出轴段径向范围太多，装配后不会和周边的传动件、紧固件发生空间干涉；轴段上各个台阶的长度尺寸，是按照配套装配件的宽度来设计的，比如扁位段长度64mm，足够容纳常规的拨叉、锁紧螺母等多个装配件，不需要额外加装隔套来调整位置。这类零件虽然结构不算复杂，但涵盖了轴类零件与安装基座设计的核心要点，不管是建模练习还是小型设备的结构选型参考，都能帮助设计人员快速掌握这类构件的设计逻辑，避免在实际生产中出现安装干涉、强度不足、装配困难等常见问题。在实际加工层面，这类零件一般采用圆钢与型材焊接或者整体铣削加工，建模时预留的工艺圆角也能降低加工时的刀具损耗，不需要使用特殊刀具就能完成全部结构的加工，适配普通铣床、车床的常规加工能力，不需要投入额外的特殊加工成本。
