多孔圆盘式机械连接安装法兰盘结构

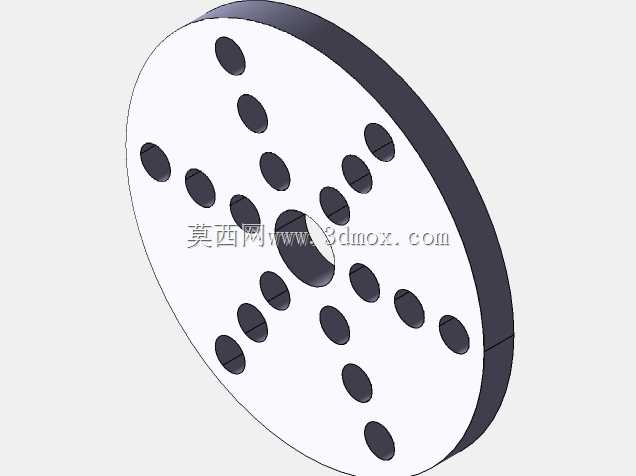

　　盘面的多组孔洞采用非等径、分圈层排布的设计逻辑，并非随意开孔：靠近中心圈层的小孔主要用于定位销的穿装，在装配阶段先通过定位销完成两个对接端面的位置校准，再穿装紧固螺栓，能有效避免螺栓受剪切力，大幅提升连接结构的抗疲劳寿命；外圈圈层的大尺寸通孔则为紧固螺栓预留穿装空间，孔位的角度排布经过受力仿真校核，确保螺栓预紧后盘面的压应力均匀分布，不会出现局部应力集中导致的盘面变形。从安装边界来看，这类圆盘构件的厚度尺寸需要根据承载的轴向载荷、径向扭矩匹配，当用于旋转传动场景时，厚度过薄会在交变扭矩作用下出现盘面翘曲，导致连接螺栓松动；厚度过大则会增加不必要的转动惯量，影响传动系统的动态响应速度。这类带多组排布孔的圆盘构件，常作为传动系统、管路衔接、工装夹具的核心连接载体使用，在自动化生产线的工位转接、流体输送管路的端面对接、旋转工装的承载基座场景中十分常见。从结构设计逻辑来看，中心通孔为核心的轴类或管路穿装预留空间，孔壁的加工精度直接决定了装配后的同轴度误差范围，实际设计时会根据配合等级选择H7或H8的公差带，避免装配后出现偏心抖动、密封失效的问题。

　　盘面的外圆边缘做了小尺寸的倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员或对接零件的密封面，另一方面也能在对接安装时起到导向作用，降低两个法兰盘对孔的操作难度。在实际工程应用中，这类构件的材质选择会根据使用场景调整：普通常压管路对接场景多采用Q235碳素结构钢，表面做发黑或镀锌防锈处理；有耐腐蚀要求的化工管路场景则会选用304或316不锈钢材质；用于高速旋转传动场景时，会选用40Cr调质处理后再做精加工，提升构件的强度与抗冲击性能。

　　设计这类多孔圆盘结构时，需要重点关注孔位的位置度公差，尤其是定位销孔的位置度，通常会控制在0.02mm以内，确保对接后的重复定位精度；螺栓孔的位置度可以适当放宽，但也要保证螺栓能顺利穿装，不会出现强行敲入螺栓导致的螺纹损伤。另外，盘面的平面度也是关键指标，两个对接端面的平面度误差过大时，紧固后会出现局部缝隙，用于密封场景时会出现介质泄漏，用于传动连接场景时会导致轴系的跳动超差。很多新手在建模这类构件时，容易忽略孔口的倒角细节，或是直接采用等径孔均匀排布的设计，没有考虑实际受力的分布情况，导致加工出来的零件在实际使用中容易出现连接松动、局部开裂的问题。

　　实际上这类多孔圆盘的孔位排布，往往是根据对接部件的安装孔位反向匹配设计的，同时还要兼顾螺栓的安装操作空间，确保紧固时扳手有足够的活动余量，不会出现螺栓无法拧紧的情况。在旋转工况下使用时，还需要对整个圆盘做动平衡校核，通过调整不同位置的孔深或是在非配合面去重，将动平衡等级控制在工况要求的范围内，避免高速旋转时产生振动，影响整套设备的运行稳定性。这类构件虽然结构看起来简单，没有复杂的曲面或特殊结构，但每一个尺寸、每一处公差、每一个孔位的排布，都需要结合实际的使用载荷、安装条件、对接零件的参数来确定，是机械结构中非常典型的基础连接零件，广泛应用在各类工业设备的连接环节中。
