轮胎检测设备用双层承载框架结构

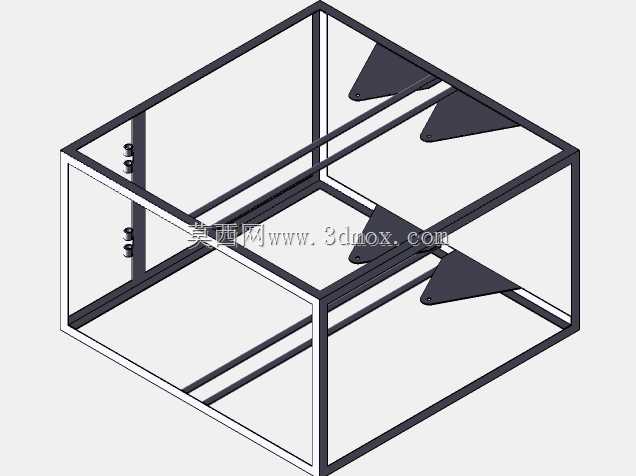

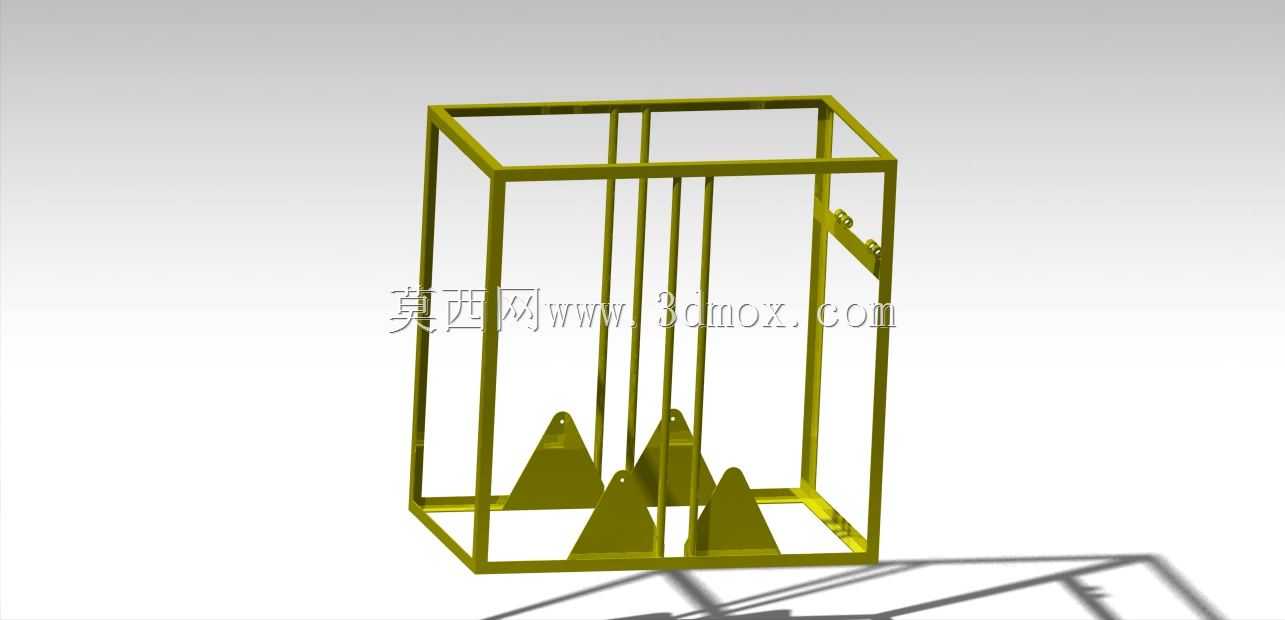

　　在轮胎生产线下线检测环节，这类框架结构是检测工位的核心承载基体，日常作业中既可以作为轮胎检查组件的钻机安装基体，也可单独作为通用承载框架适配不同的工位作业需求。从结构设计逻辑来看，整体采用矩形方管作为主受力杆件，通过焊接拼接形成双层开放式的框型结构，没有设置封闭的侧封板与门板，一方面是为了降低整体自重，减少工位基础的承载负荷，另一方面开放式的结构能够给作业人员预留充足的操作空间，在安装检测组件、调整钻机位置、取放待检轮胎时都不会出现结构干涉。框架内部设置的横向加强梁，将整体框体分隔为上下两个独立的承载区域，上层可布置钻机的进给导轨、检测传感器安装位，下层可预留轮胎放置位或者配套的气动管路、电气走线的排布空间，每个角位设置的三角形加强筋板，是针对框架受载时的角部应力集中问题做的强化处理，当框架承受钻机工作时的往复振动载荷、待检轮胎的竖向静载荷时，角部焊缝不会因为应力集中出现开裂变形，能够有效提升整体结构的抗疲劳性能，延长工装的实际使用寿命。从安装边界来看，整体框架的外形尺寸适配常规轮胎检测工位的占地要求，底部的杆件预留了标准的地脚安装孔位，可以直接通过膨胀螺栓固定在车间的混凝土地面上，也可以搭配可调脚杯实现水平度的微调，适配地面不平整的安装场景；框架左侧预留的合页安装位，说明该结构可扩展加装侧开式防护门，在钻机作业时关闭防护门能够阻挡钻削产生的橡胶碎屑飞溅，保护作业人员的操作安全，不需要防护时也可以快速拆除合页上的门板，还原开放式的操作空间。

　　在实际工况适配性上，框架的杆件选型充分考虑了动载荷与静载荷的组合受力，主框架的方管壁厚能够满足单工位最大承载需求，即使在钻机满负荷进给作业时，整体框架的形变量也能控制在工装精度允许的范围内，不会因为框架晃动导致钻机进给位置出现偏差，影响轮胎检测的钻孔或者检测精度。不同于封闭式的机柜结构，这种纯框架的设计没有多余的冗余结构，所有杆件都直接参与受力，材料利用率更高，加工时只需要完成方管的定长切割、角度裁切、组焊、焊后打磨、表面喷涂几个工序即可，加工周期短，制造成本可控，后期如果需要调整框架的内部空间尺寸，只需要更换对应长度的横向或者纵向杆件即可，不需要重新开模或者整体重做，具备不错的改造适配性。

　　在走线与配套件安装方面，框架的方管内部是中空结构，可以将钻机的动力线缆、检测组件的信号线缆从杆件内部穿引，避免线缆外露在作业区域被剐蹭破损，也能让整个工位的外观更加整洁，减少积灰藏污的死角，日常工位清洁维护时只需要擦拭杆件表面即可，维护难度很低。框架上预留的多个安装平面，可以根据不同的检测需求加装不同的功能组件，除了安装钻机之外，也可以加装轮胎定位夹具、尺寸检测探头、标记喷头等组件，适配不同规格轮胎的检测工序需求，不需要额外制作新的安装支架，能够减少工位改造的工作量。

　　从结构强度验证的角度来看，这种框型加三角筋的结构形式，在同等耗材用量的情况下，抗扭、抗弯性能都优于无加强的纯矩形框，在长期的往复振动载荷作用下，结构的固有频率能够避开钻机的工作振动频率，不会出现共振现象，保证检测作业的稳定性。对于结构设计从业者来说，这类框架的设计核心是优先保证受力路径的顺畅，所有外加载荷都能通过主杆件直接传递到地面安装位，避免出现悬臂受力的薄弱环节，同时兼顾操作空间、安装扩展性、加工便利性几个维度的需求，不能单纯为了提升强度盲目加大杆件规格，造成材料浪费和成本上升，也不能为了省料过度减小杆件截面，导致结构刚度不足影响使用。
