带圆形安装底座的Torbin曲面导流结构

　　在流体输送、风道导流、小型动力装置的流体导向环节，这类带圆形安装底座的曲面导流结构是很常见的功能部件，很多刚接触结构设计的工程师容易把这类结构当成单纯的外观件，实际在流体路径里它承担的是改变介质流向、降低流阻、减少紊流的核心作用，尤其是在小尺寸风道、微型流体动力单元的进出端，曲面的曲率偏差、叶片与底座的衔接顺滑度，会直接影响整个流道的效率，差个零点几毫米的曲率误差，可能就会让局部产生涡流，带来不必要的振动和能量损耗。

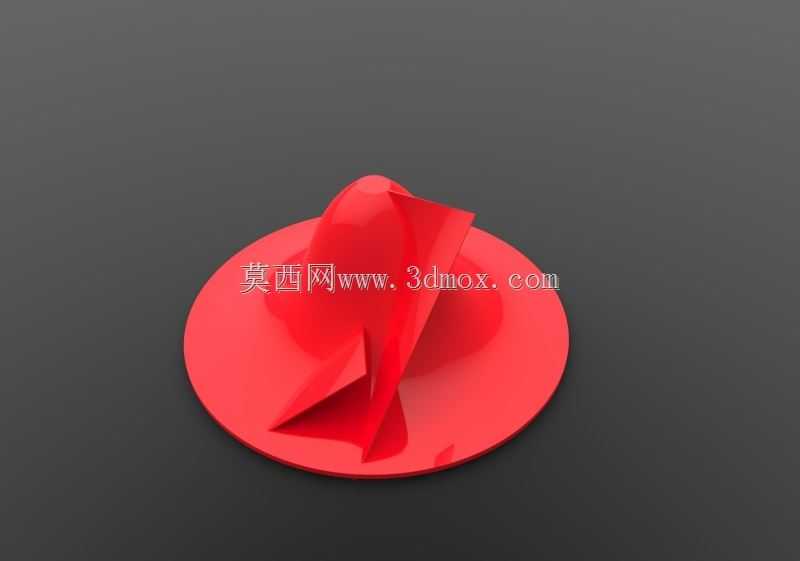

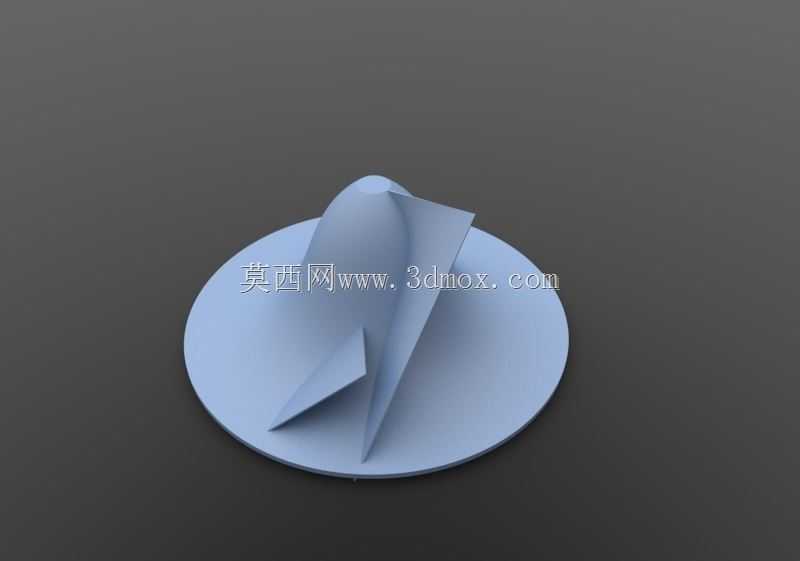

　　从结构本身来看，整个部件分为圆形安装底座和上部的曲面导流叶片两部分，底座是平整的圆盘结构，边缘做了小尺寸的圆角过渡，没有尖锐的棱边，一方面是避免安装时划伤操作人员，另一方面也是减少底座边缘和安装面之间的应力集中，安装时可以通过底座上预留的孔位（建模时可根据实际安装场景调整孔位数量和孔径）用螺栓或者粘接的方式固定在流道的端面，底座的厚度设计要兼顾刚性和安装空间，太薄的话长期受流体冲击容易产生形变，太厚则会占用不必要的流道入口空间，压缩流体的通流截面。

　　上部的导流叶片是整个结构的核心，采用的是连续变曲率的曲面设计，不是简单的平面弯折，叶片从底座中心位置平滑延伸到底座边缘附近，曲面的扭转角度是顺着流体的预期流向设计的，当流体接触到叶片表面时，会顺着曲面的导向平滑改变流动方向，不会直接撞击在垂直的结构面上产生冲击损失。叶片和底座的衔接位置做了完全的圆角过渡，没有直角接缝，这一点在实际生产中很重要，如果是采用3D打印加工，直角位置容易产生支撑残留，影响表面顺滑度，如果是注塑或者铣削加工，直角位置也容易出现应力集中，长期受流体脉动冲击可能产生裂纹。

　　设计这类结构的时候，不能只盯着外观的曲面造型，首先要明确实际的应用场景，如果是用在空气导流的场景，比如小型通风设备的进出风口，曲面的粗糙度要求可以适当放宽，只要衔接顺滑即可；如果是用在液体介质的导流场景，比如小型水泵的入口导叶段，那曲面的表面粗糙度就要控制在较低的范围，减少液体流动时的沿程阻力。建模的时候要注意曲面的连续性，叶片的各个曲面之间要做到G2连续，避免出现曲面的折痕，不然流体经过折痕位置时会产生剥离，形成局部的低压区，不仅会降低导流效率，还可能带来气蚀的风险，尤其是在流速较高的场景下，气蚀会快速侵蚀部件表面，缩短使用寿命。

　　安装边界方面，圆形底座的外径要和对接的流道内径匹配，不能出现底座突出流道内壁或者缩进太多的情况，突出的话会在流道内壁形成台阶，产生额外的流阻，缩进太多则会在对接位置形成环形的空隙，流体经过时会产生涡流。上部叶片的最高点不能超出安装后的流道内部空间，避免和流道内的其他运动部件产生干涉，比如如果是安装在带叶轮的动力单元入口，叶片顶端和叶轮之间要预留足够的安全间隙，既要保证导流效果，又不能因为加工或者安装的尺寸偏差导致部件刮擦。

　　实际做结构验证的时候，除了常规的尺寸校验，最好能配合简单的流体仿真，看一下不同流速下叶片表面的压力分布和流场走向，调整曲面的扭转角度和叶片的厚度，在保证结构刚性的前提下尽可能降低流阻。叶片的厚度不需要完全一致，靠近底座的位置可以适当加厚，提升和底座连接的结构强度，靠近叶片顶端的位置可以做薄一点，减少对流体的阻挡，但是要注意顶端的厚度不能太薄，不然加工的时候容易出现变形，尤其是采用薄壁注塑或者金属3D打印的时候，过薄的顶端容易出现翘曲或者缺料的问题。

　　很多新手在建模这类曲面结构的时候，容易犯的错误是只追求视觉上的曲面流畅，忽略了实际的加工可行性，比如曲面的拔模角度，如果是采用注塑工艺生产，叶片的曲面要顺着脱模方向做足够的拔模斜度，不然脱模的时候会刮伤表面，甚至导致部件卡在模具里。如果是采用数控铣削加工，要考虑刀具的可达性，曲面的内凹位置不能小于加工刀具的半径，不然会出现加工不到位的情况，需要后续人工打磨，既增加加工成本，也很难保证曲面的精度。

　　这类导流结构在实际应用中，有时候还需要根据对接的部件调整底座的安装孔位，比如对接的是塑料风道，可能采用自攻螺丝安装，孔位的直径要匹配自攻螺丝的尺寸；如果对接的是金属构件，可能采用螺栓连接，孔位要做对应的沉头设计，让螺栓头不会突出底座表面，避免影响安装的平整度。底座的下表面要保证足够的平面度，不然安装的时候会出现缝隙，导致流体泄漏，尤其是在有压力的流道系统里，安装面的平面度不够，哪怕是很小的缝隙，也可能在压力作用下产生泄漏，影响整个系统的工作效率。
