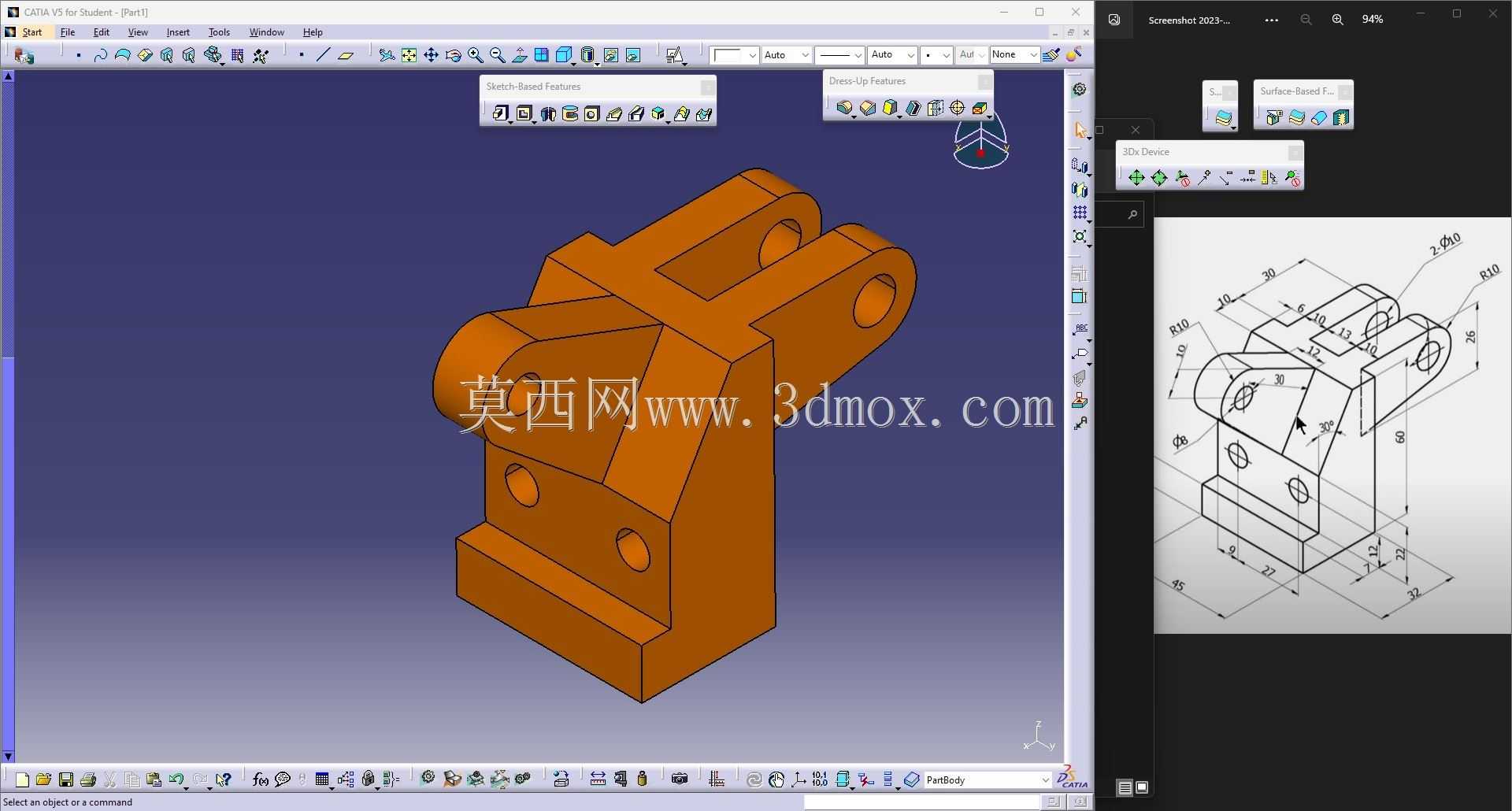

铰接式机械连接支座结构练习建模

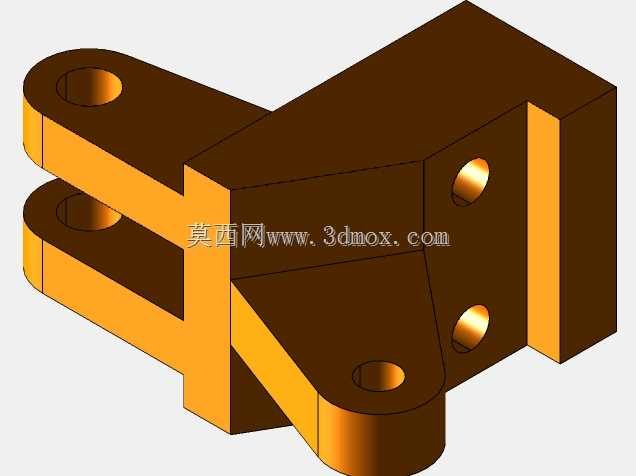

　　这类铰接式连接支座，多应用在中小型工装夹具、自动化输送线的摆臂衔接位，以及小型专用设备的活动连杆节点上，核心作用是实现两个构件间的定角度铰接传动，同时承担径向与轴向的复合载荷，避免连接部位出现应力集中导致的断裂失效。从结构设计逻辑来看，整个零件采用一体化铣削成型的思路，底部设置的矩形安装基座，是整个构件的安装基准面，基座上预留的两个沉头安装孔，可配合内六角螺栓将整个支座固定在设备的安装基板上，安装时需保证基座底面与安装面的平面度公差不超过0.02mm，避免装配后出现支座倾斜，导致铰接轴卡滞。

　　上部的两个同轴铰接耳板，是整个零件的核心功能部位，耳板上的通孔为铰接轴的安装位，孔的同轴度公差需控制在0.015mm以内，孔壁粗糙度达到Ra1.6才能保证铰接轴转动顺畅，不会出现偏磨情况；耳板与基座之间采用斜向加强筋过渡，而非直角衔接，这种设计能大幅降低耳板根部的应力集中系数，在承受周期性摆动力矩时，不会出现根部疲劳断裂的问题。零件侧面预留的两个横向螺纹孔，可用于安装限位顶丝，在铰接轴装配完成后，顶丝可卡入铰接轴的限位槽内，防止轴在转动过程中出现轴向窜动，也能避免设备运行过程中铰接轴脱出引发设备故障。

　　从安装边界来看，整个零件的基座宽度适配常规40mm规格的工业铝型材安装槽，不需要额外加工转接板就能直接固定在铝型材搭建的设备机架上，铰接耳板的中心高度与常规小型摆臂的转动中心高度匹配，能直接替换同规格的标准铰接支座，不需要调整周边构件的安装位置。建模过程中需要重点关注几个工艺细节：一是铰接孔的拔模斜度控制，如果是采用铣削加工，孔壁不需要留拔模斜度，但如果是后续要做注塑或铸造成型的样件，需要预留1°的拔模斜度，同时孔的尺寸要考虑收缩率补偿；二是加强筋与耳板、基座的衔接处要做R2的圆角过渡，既可以减少加工时的应力集中，也能避免热处理时出现开裂；三是安装基座的底面要做0.5mm的凹台设计，只保留四周的接触边，这样即使安装面存在少量平面度误差，也能保证支座安装牢固，不会出现晃动。

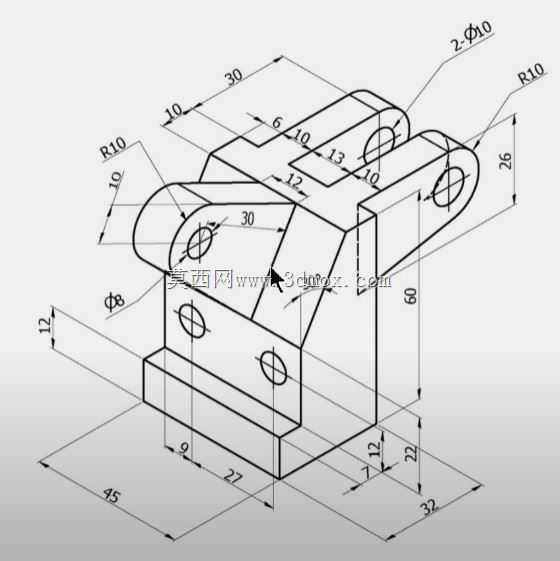

　　这类零件在实际应用中，常搭配铜套或者滚针轴承装入铰接孔内，减少铰接轴的磨损，延长整个铰接结构的使用寿命，在一些需要频繁摆动的工位上，还会在耳板侧面预留油嘴安装孔，方便定期加注润滑脂，降低转动副的摩擦阻力。从结构强度校核的角度来看，这类支座的材质如果选用6061铝合金，可承受最大500N的径向摆动力，满足大部分小型自动化设备的载荷要求，如果应用在载荷更大的工位，可更换为45号钢调制处理，承载能力可提升至2000N以上，适配更多重载场景。建模时的尺寸标注逻辑完全遵循机械加工的工艺顺序，先标注基座的整体长宽高尺寸，再标注安装孔的孔位与孔径，之后标注铰接耳板的中心高度、孔位同轴度要求，最后标注各个过渡圆角与倒角尺寸，保证加工人员拿到图纸后能按照工艺顺序一步步完成加工，不需要反复换算尺寸，减少加工出错的概率。
