法兰式轴固定支撑座结构设计

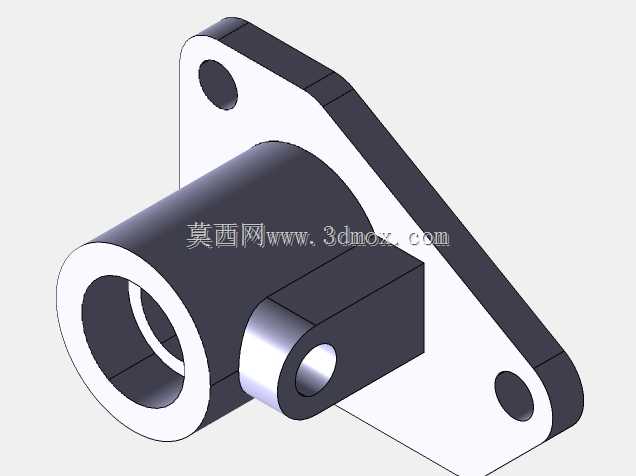

　　在各类需要轴类零件做径向定位、轴向限位的传动场景里，这类带三角法兰安装面的轴握固定块是非常常见的支撑类零件，它的核心作用是给穿入其中的光轴或者输出轴提供稳定的径向支撑，同时限制轴件在工作过程中出现的径向窜动，避免轴端因为悬臂过长出现挠曲变形，影响整套传动机构的运行精度。从结构上看，主体部分是带贯通内孔的筒状支撑段，内孔的加工精度直接决定了和配合轴的间隙等级，日常设计中通常会根据配合轴的转速、负载情况选择H7或者H8的公差等级，如果是高速运转的工况，还会在内孔中预留衬套或者轴承的安装位，避免本体直接和轴面摩擦造成磨损。

　　侧面突出的带孔凸台是辅助定位结构，这个位置通常用来安装锁紧销或者紧定螺钉，当轴穿入主体内孔之后，通过凸台内的锁紧件可以顶住轴面，实现轴件和固定座的刚性连接，防止轴在转动或者往复运动过程中出现轴向滑移，部分需要频繁调整轴伸出长度的场景里，这个凸台的锁紧结构还可以做成快拆式，不用完全拆卸固定座就能调整轴的安装位置。三角形状的法兰安装板是整个零件的安装基准面，三个安装孔呈三角形分布，相比两孔安装拥有更好的抗扭转性能，哪怕设备运行过程中存在一定的振动，也不容易出现安装松动的问题，设计安装孔的时候需要注意孔位和筒状主体的位置度公差，避免安装之后内孔的轴线和安装面出现垂直度超差，导致轴穿入之后出现别劲的情况。

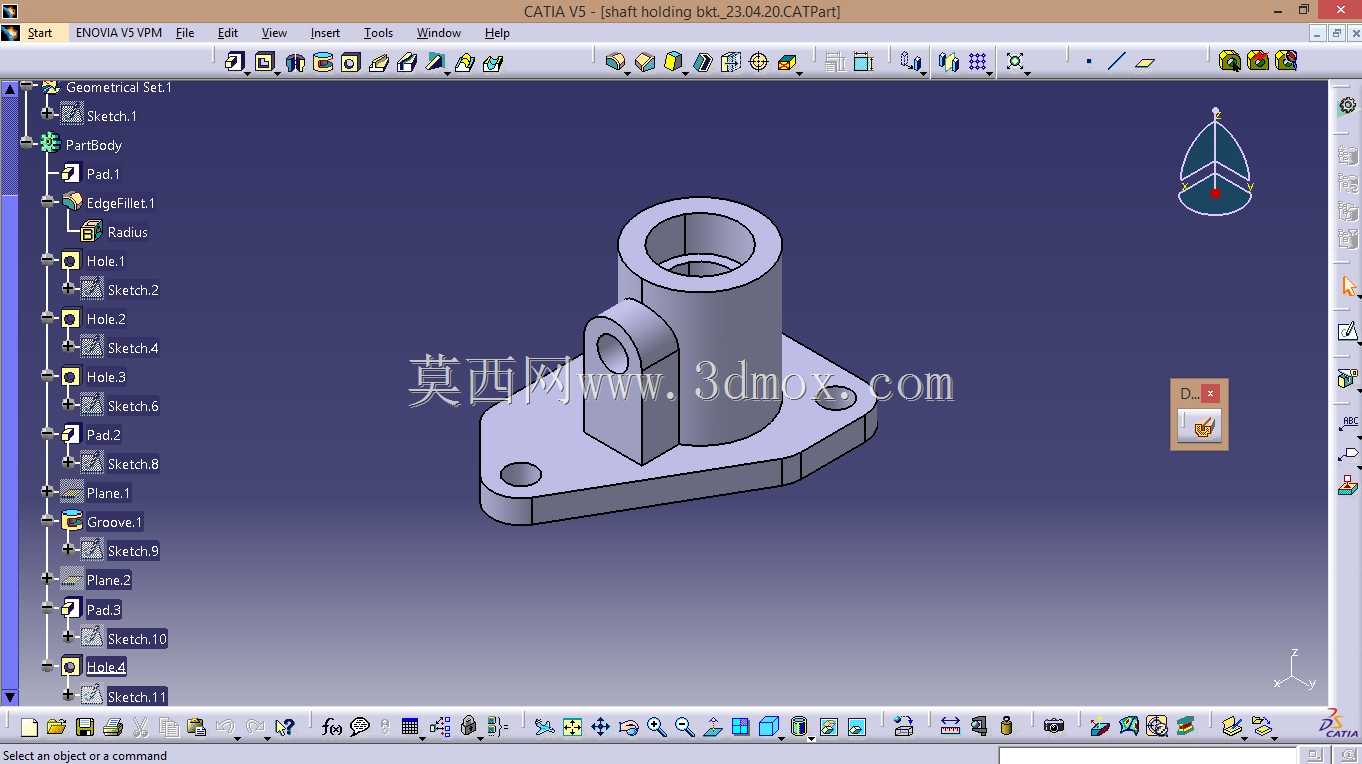

　　实际选型应用的时候，首先要确认内孔直径和待支撑轴的直径匹配，其次要核对三个安装孔的孔距是否和设备安装面板的预留孔位一致，还要注意筒状支撑段的伸出长度，这个长度决定了轴的支撑跨距，如果支撑跨距过短，轴的悬臂端过长，很容易在负载作用下出现弯曲变形，支撑跨距过长则会占用过多的设备内部安装空间，需要根据实际的轴负载、转速做合理匹配。建模过程中需要重点关注几个工艺细节：法兰安装面和筒体内孔的垂直度要控制在0.02mm以内，保证安装之后轴的运转同轴度；侧面凸台的锁紧孔轴线要和主体内孔的轴线垂直相交，避免锁紧螺钉顶住轴面的时候出现偏载，划伤轴表面；三个安装孔的孔口要做倒角处理，方便安装螺栓的时候顺利导入，筒体内孔的两端也要做倒角，去除加工毛刺，方便轴件顺利穿入，同时避免锐边割伤安装人员的手部。

　　这类固定块通常会用在小型传动机构、自动化线的定位工位、小型电源设备的输出轴支撑位置，相比一体式的轴承座，它的结构更紧凑，占用安装空间更小，适合安装空间受限、负载不大的轴系支撑场景，加工的时候可以选择铝合金或者45号钢作为毛坯，铝合金材质重量轻、不易生锈，适合对设备重量有要求的场景，45号钢经过调质处理之后强度更高，适合负载稍大的传动场景，表面可以根据使用需求做发黑或者阳极氧化处理，提升零件的防锈能力。
