轴用法兰联轴器传动连接结构设计

在各类工业传动系统的布局设计中，轴系之间的可靠连接是保障动力平稳传递的核心环节，法兰联轴器作为刚性联轴器的典型结构，常被应用在对中精度要求较高、载荷平稳无剧烈冲击的传动场景中，比如中小型输送设备的动力输出端、泵类设备的电机与叶轮轴连接工位、精密机床的进给轴传动链路等场景，都能见到这类结构的身影。这类联轴器依靠两个带法兰盘的半联轴节分别与主动轴、从动轴完成周向与轴向固定，再通过法兰结合面的螺栓组实现刚性锁合，传动过程中不存在相对滑移，能够实现无间隙的扭矩传递，不会像弹性联轴器那样存在扭转间隙带来的传动滞后，因此在对传动同步性有一定要求的工位上适配性更强。

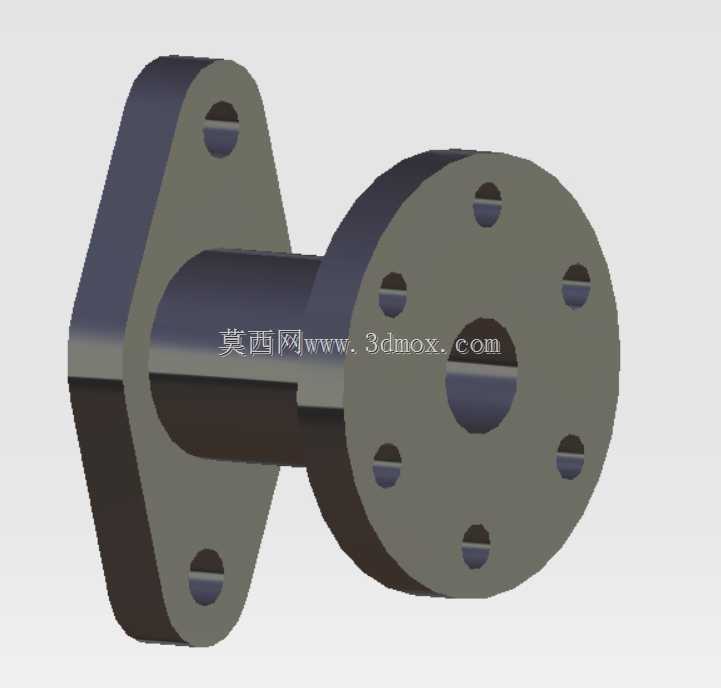

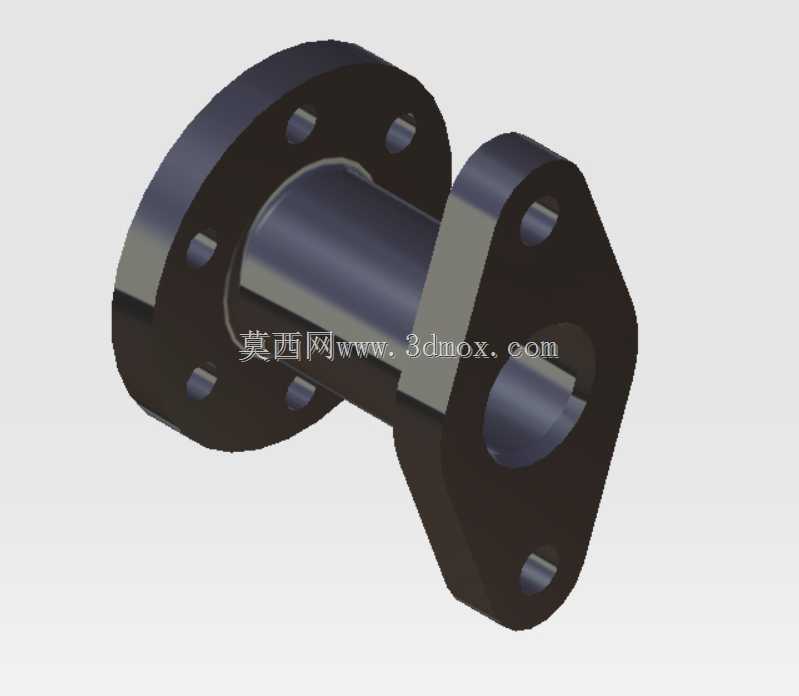

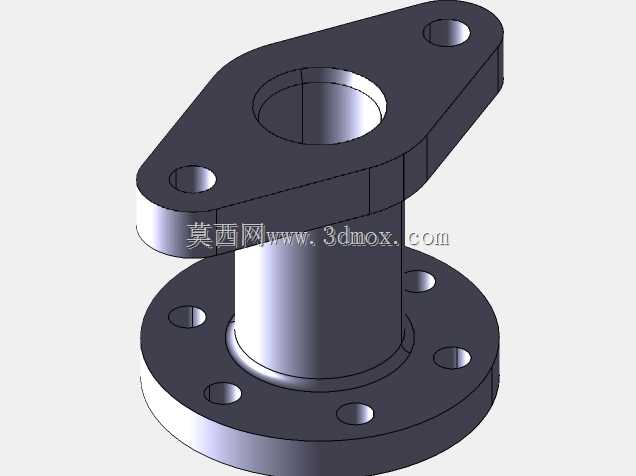

从结构设计逻辑来看，这款轴用法兰联轴器采用了一体化的中间筒体过渡结构，区别于传统分体式双法兰半联轴节的拼接形式，一端为圆形法兰安装面，另一端为切边式方形法兰结构，这种非对称法兰设计主要是为了适配安装空间受限的特殊工位——当其中一侧的安装基座预留螺栓孔位为矩形排布、周边空间不足以容纳圆形法兰的旋转半径时，切边方形法兰能够在保证螺栓连接强度的前提下，压缩法兰外缘的占用空间，避免安装过程中与周边的机架、护罩等部件产生干涉。圆形法兰端沿圆周均匀分布6个螺栓通孔，孔位的节圆直径与配合端的安装法兰尺寸严格匹配，螺栓孔采用通孔设计，装配时可从外侧穿入螺栓配合螺母完成锁紧，每个螺栓孔周边都做了局部的凸台加厚处理，避免螺栓锁紧时法兰面产生局部压溃变形，同时提升法兰根部的抗弯强度，在传递峰值扭矩时不会出现法兰盘翘曲的问题。

中间的筒体部分采用等直径空心结构设计，在保证整体扭转刚度的前提下尽可能降低结构自重，减少轴系的额外转动惯量，对于频繁启停的传动工位来说，更低的转动惯量能够降低启动瞬间的冲击载荷，延长轴端轴承的使用寿命。筒体与两端法兰的衔接位置做了大圆角过渡处理，避免直角衔接带来的应力集中问题，在承受交变扭矩载荷时，圆角过渡区域能够分散应力流，杜绝长期运行后出现根部疲劳裂纹的隐患。方形法兰端的四个角位置各设置一个螺栓通孔，孔位的中心距根据对接端的安装尺寸做了匹配设计，法兰的两个平行切边面与筒体轴线保持平行，加工时可通过夹持切边面完成周向定位，保证两端轴孔的同轴度公差控制在合理范围内。

两端的轴孔均采用通孔设计，孔壁加工有标准键槽，装配时通过平键实现轴与半联轴节的周向固定，传递扭矩时依靠平键的侧面承压来抵消周向剪切力，相比过盈配合的连接形式，键连接的装配与拆卸难度更低，后期设备维护时不需要专门的拉马工具就能完成联轴器的拆解。轴孔的内径尺寸根据适配的轴径做了公差匹配，采用基孔制的过渡配合公差，既能够保证装配后轴与孔之间不存在明显的径向晃动，又不会因为过盈量过大导致装配困难。安装边界方面，圆形法兰端的最大外径为筒体直径的1.8倍左右，方形法兰端的对角尺寸略小于圆形法兰外径，整体轴向长度根据两端轴的插入深度做了合理分配，每端的轴孔插入深度不小于轴径的1.2倍，保证轴与联轴节的接触面积足够，避免长期运行后出现轴孔配合面的磨损松旷。

在实际选型应用时，需要先核算传动系统的额定扭矩与峰值扭矩，确保联轴器的额定传递扭矩不低于系统峰值扭矩的1.5倍，同时要严格保证主动轴与从动轴的对中精度，虽然刚性联轴器本身不具备补偿径向、角向偏差的能力，但在安装时将两轴的径向偏差控制在0.05mm以内、角向偏差控制在0.1°以内，就能大幅降低运行过程中的附加载荷，避免轴承受额外的径向力而过早失效。法兰结合面在装配时需要清理干净毛刺与杂物，保证两个法兰面完全贴合，螺栓锁紧时要采用对角分次锁紧的方式，按照规定的扭矩值完成锁紧，避免单个螺栓受力过大导致断裂，或者因为锁紧力不均导致法兰面偏斜，影响轴系的同轴度。

这类结构的联轴器在三维建模过程中，需要重点关注两端轴孔的同轴度约束、螺栓孔的位置度公差、法兰结合面的平面度要求，建模时先完成整体回转体的基础轮廓，再切除多余材料形成方形法兰的切边结构，最后完成螺栓孔、键槽等特征的绘制，所有特征的尺寸标注都要符合机械设计手册的相关标准，比如键槽的宽度、深度公差，螺栓孔的孔径余量，法兰根部的圆角半径等参数，都要和实际加工工艺要求匹配，避免建模完成后出现无法加工或者装配干涉的问题。对于需要做有限元分析的场景，可对联轴器的网格划分做局部细化，尤其是法兰根部、键槽侧壁、螺栓孔周边等应力集中的位置，细化网格后能够得到更准确的应力分布结果，验证结构在额定载荷下的安全系数是否满足设计要求，针对应力过大的区域可适当增加壁厚或者调整圆角半径，优化整体的受力分布。
