台式虎钳组装结构三维设计

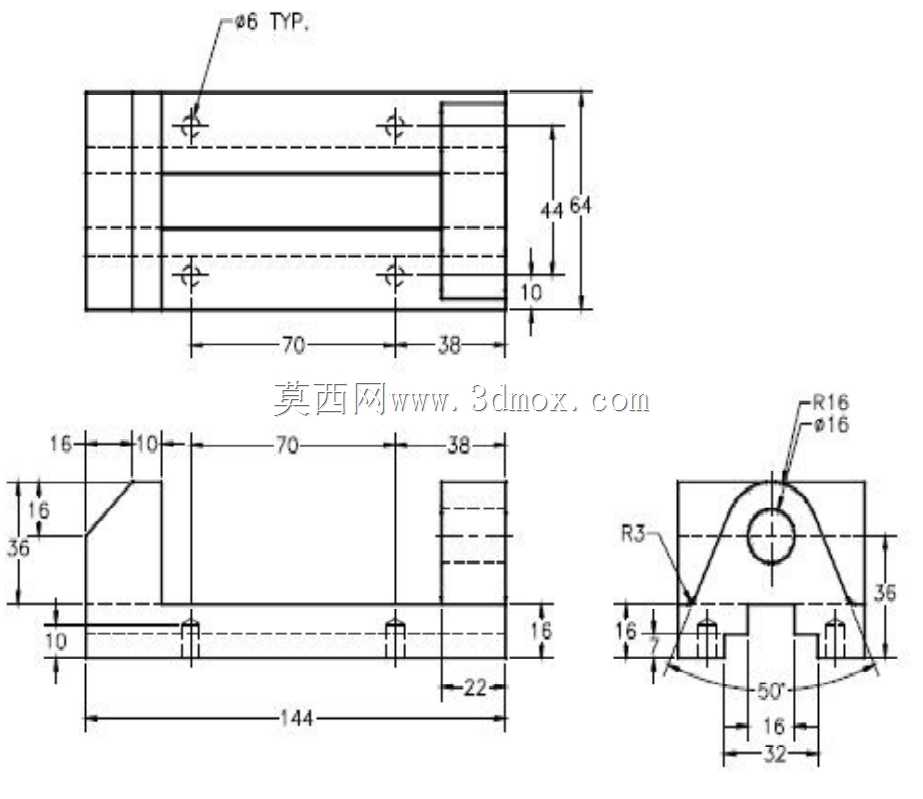

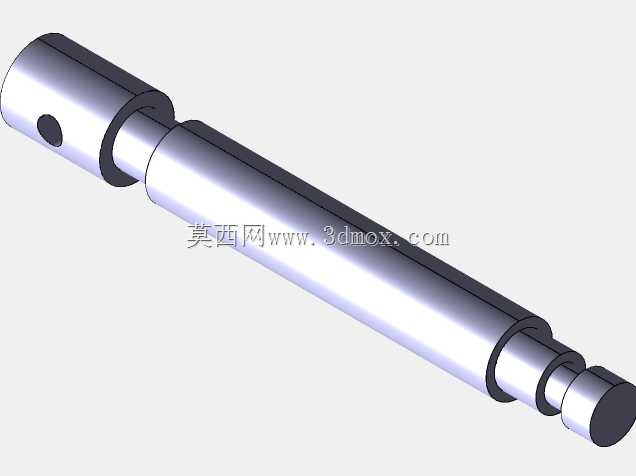

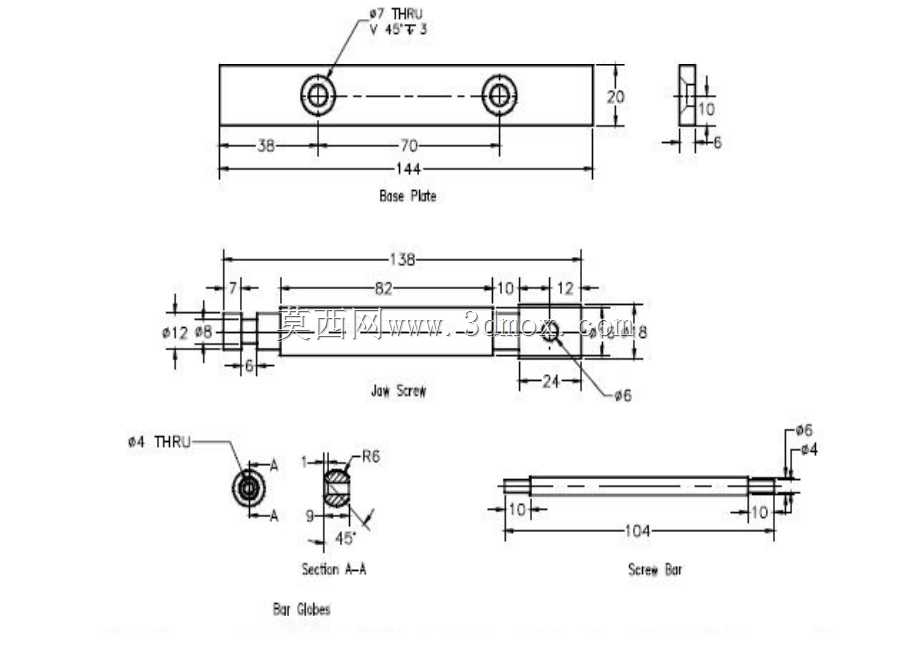

　　从结构设计逻辑来看，这套虎钳采用了经典的螺杆驱动活动钳身的结构形式，固定钳身作为整个部件的安装基准，底部设置了与工作台配合的安装定位结构，安装孔位采用直径6mm的通孔，属于机械装夹结构里的典型孔位规格，四个安装孔对称分布，能保证虎钳固定在工作台面上后受力均匀，不会因为夹紧力的反作用力出现偏转。从图纸标注的尺寸边界来看，虎钳整体的长度方向尺寸为144mm，固定钳身的基础段长度70mm，配合活动钳身的38mm行程段，能够满足常规小型工件的装夹跨度需求；高度方向总尺寸为64mm，其中钳口的有效夹持高度为44mm，底部安装边的厚度为10mm，这个厚度设定既保证了安装时的结构刚性，又不会因为底座过厚占用过多的工位垂直空间。在机械加工、钳工装配、小型工件修配的日常作业场景里，台式虎钳是工位上出镜率极高的基础装夹部件，不管是普通台式钻床的钻孔工位、钳工台的锉削修配工位，还是小型铣床的轻负荷铣削工位，都需要依靠这类虎钳完成工件的可靠固定，避免加工过程中工件出现位移、翘曲，最终影响加工精度甚至引发安全隐患。这套台式虎钳的组装结构，完全围绕工位装夹的实际使用需求展开设计，没有冗余的装饰性结构，所有尺寸设定都匹配常规小型加工工位的安装与使用边界。

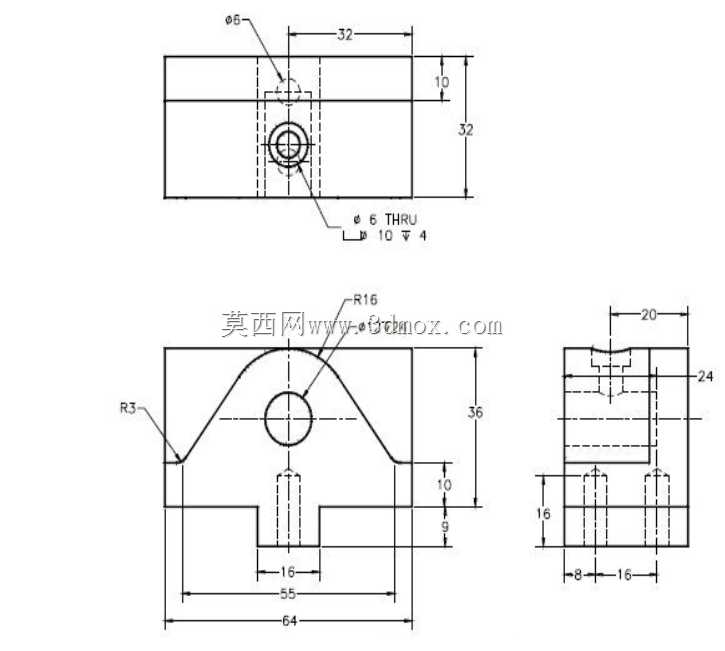

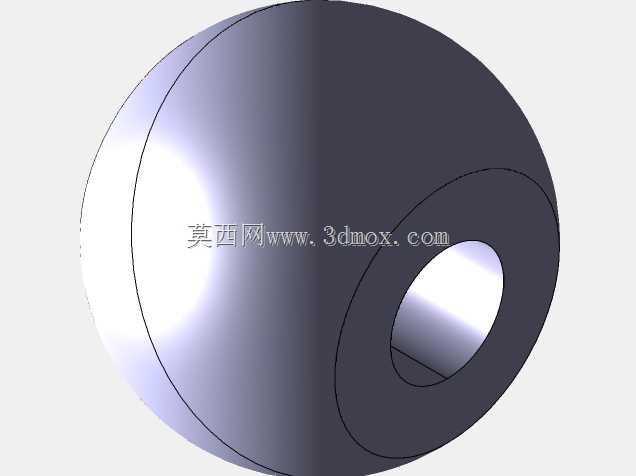

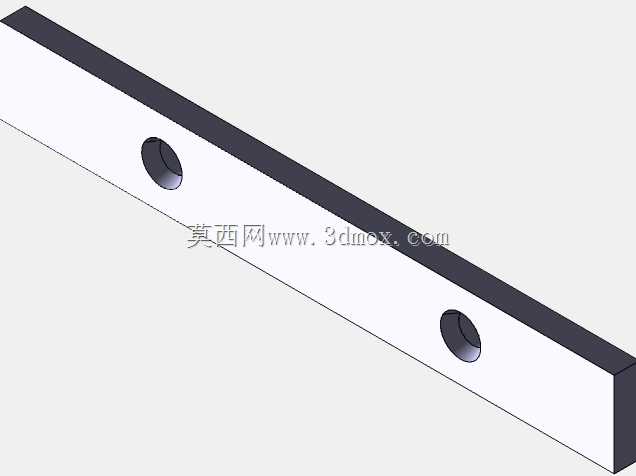

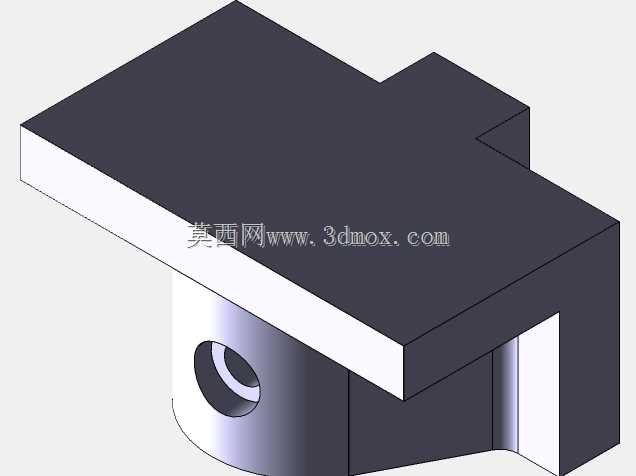

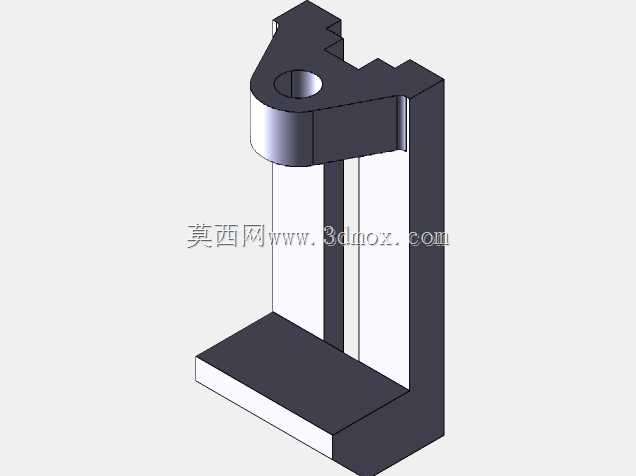

　　活动钳身与固定钳身的配合面采用了贴合度较高的导轨式配合，能够保证钳身移动过程中的直线度，避免夹紧时出现钳口上翘、夹持力不均的问题。钳口部分的结构做了针对性的强化，固定钳口与活动钳口的工作面保持平行，夹持面的高度设定为16mm，能够适配不同厚度的小型工件装夹，不管是薄片状的钣金件还是块状的金属型材，都能获得足够的夹持接触面积，减少工件被夹伤的概率。虎钳尾部的驱动端设置了带圆弧过渡的摇臂连接结构，其中圆弧尺寸分别为R16与R3，过渡处的50度斜角结构既能够减少应力集中，又能为螺杆的转动留出足够的操作空间，避免摇臂转动时与钳身结构发生干涉。

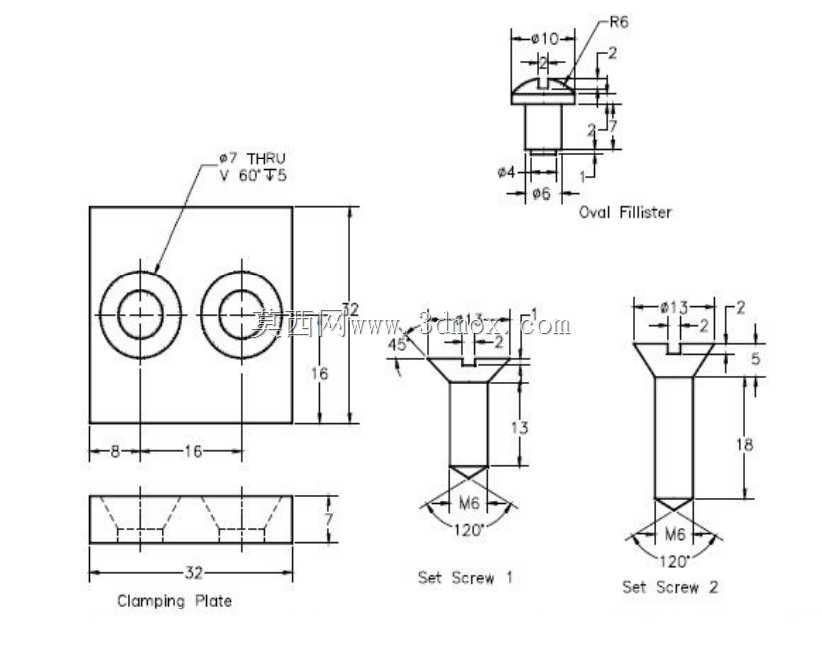

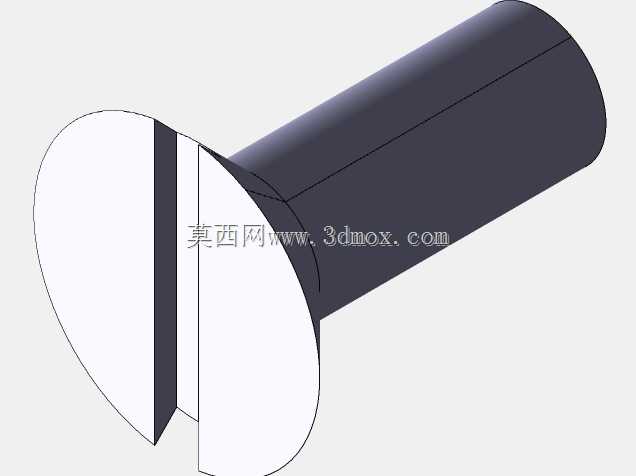

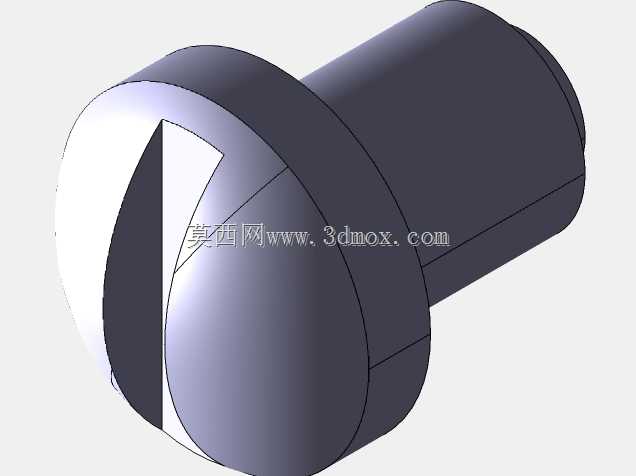

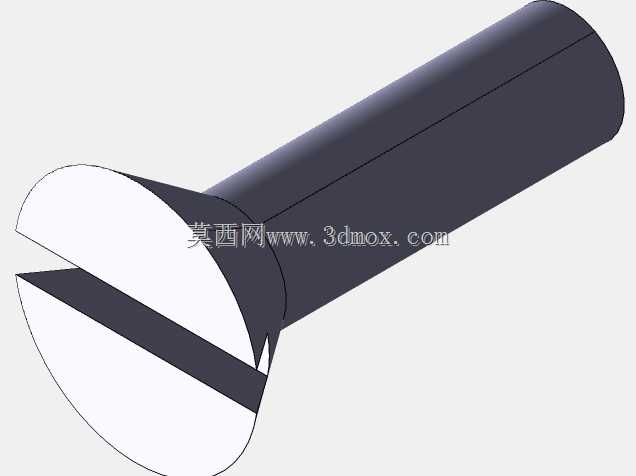

　　安装孔的位置设定也充分考虑了工位适配性，底部两个安装孔的中心距为32mm，孔位距离钳身侧边的尺寸为16mm，这个尺寸能够匹配多数常规钳工台、小型机床工作台的T型槽间距，不需要额外制作过渡转接板就可以完成安装固定。在实际使用过程中，这套虎钳的夹持力传递路径非常清晰，转动摇臂带动螺杆旋转，驱动活动钳身沿导轨方向直线移动，最终将夹持力均匀作用在工件表面，因为导轨配合的间隙控制合理，夹紧过程中不会出现活动钳身的卡滞、偏斜问题，即使是对平行度要求较高的工件，装夹后也能保证基准面的贴合度。从结构细节来看，所有的棱角位置都做了小尺寸的倒角处理，既避免了加工过程中的锐边割手问题，也能减少热处理环节的应力集中风险，提升部件的整体使用寿命。

　　钳身的壁厚设定也经过了刚性校核，在承受最大夹持力时，钳身的变形量控制在极小范围内，不会因为长期受力出现钳口张开、精度丧失的问题。这套组装结构的各个零件之间的配合公差设定也符合常规机械加工的精度要求，固定部分与活动部分的配合间隙控制合理，既不会因为间隙过大导致夹持精度下降，也不会因为间隙过小出现移动卡滞、装配困难的问题。对于三维建模从业者来说，这套结构的建模过程可以充分练习装配体的配合约束、工程图的尺寸标注、公差配合的合理设定，也能直观理解工装夹具设计中“刚性优先、适配场景、安装便利”的核心设计原则，在后续做同类装夹结构设计时，可以直接参考这套结构的尺寸比例与孔位布局逻辑，减少重复设计的工作量。在设备选型适配层面，这套虎钳的尺寸规格属于小型台式虎钳范畴，适合夹持尺寸在100mm以内的小型工件，广泛适用于教学实训、小型维修工位、精密小件加工等场景，不需要过大的安装空间，固定后即可稳定投入使用，维护也非常简便，只需要定期清理导轨配合面的切屑、加注少量润滑脂，就能长期保持移动的顺畅度。
