机用虎钳活动副颚夹持结构

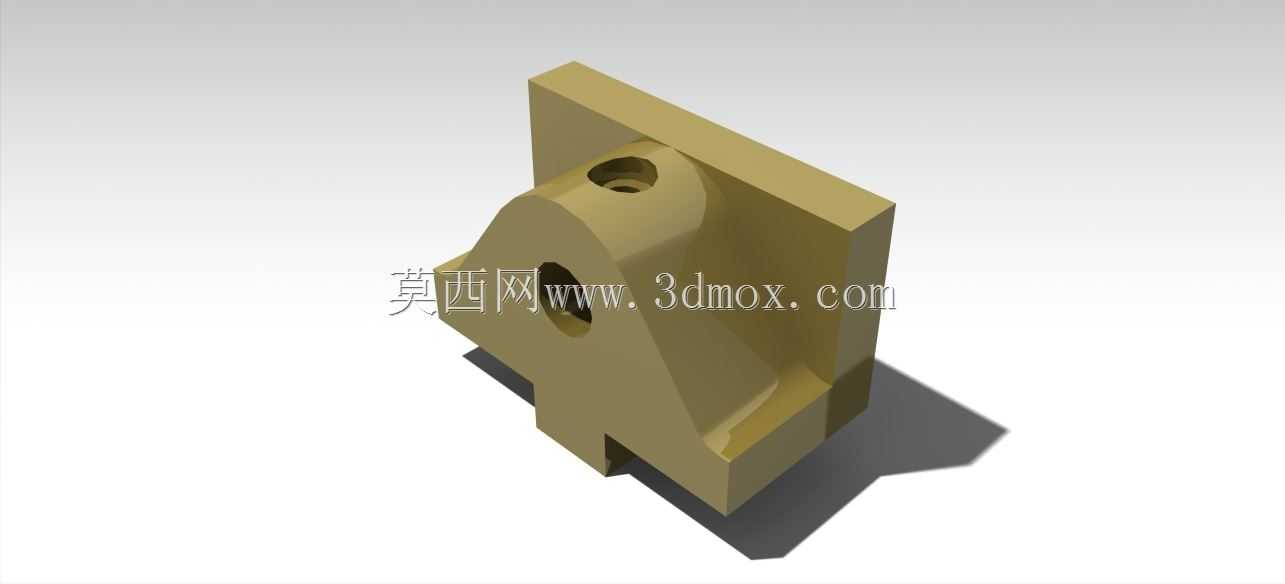

　　在常规铣削、钻削、磨削等机加工工位上，虎钳是最基础也最高频使用的通用工装，而副颚作为虎钳上直接接触工件的活动夹持部件，其结构合理性直接决定装夹稳定性与加工精度。这款副颚采用分体式结构设计，区别于传统虎钳与活动钳身一体铸造的钳口结构，可单独拆卸更换，当夹持面出现磨损、磕碰凹陷时无需更换整个活动钳身，仅需拆下副颚即可完成维护，大幅降低工装维护成本。

　　从安装边界来看，副颚背部的定位凸台与活动钳身的凹槽完全适配，凸台的尺寸公差控制在h7级别，装配后可消除横向窜动，避免夹持工件时出现钳口偏移；背部的沉头安装孔位置与钳身螺纹孔精准对应，采用内六角螺钉锁紧后，整个副颚与钳身贴合面间隙不超过0.02mm，装夹刚性足以应对大切深铣削的切削冲击力。夹持工作面做了细微的防滑纹理处理，并非尖锐的锯齿结构，这种设计既能保证夹持时的摩擦力，避免工件受切削力作用出现滑移，又不会在工件已加工表面留下过深的压痕，兼顾装夹可靠性与工件表面质量保护。

　　结构设计上，副颚上部的铰接孔用于连接丝杠驱动端的铰接块，孔内做了倒角处理，方便装配时销轴的导入，孔的同轴度公差控制在0.01mm以内，保证活动钳身移动时无卡滞，开合过程顺滑无顿挫。下部的导向凸棱与虎钳底座的导向槽配合，凸棱的两个侧面做了磨削处理，表面粗糙度达到Ra1.6，与导向槽的配合间隙控制在0.03-0.05mm之间，既保证移动时的导向精度，又避免间隙过小导致热胀卡死。整体外形做了多处圆角过渡，没有尖锐的棱角，一方面是消除铸造与加工过程中的应力集中，提升部件的抗冲击寿命，另一方面也避免操作人员装夹工件时被边角划伤，符合工装的安全设计要求。

　　实际应用场景中，这类副颚适配4寸、6寸规格的通用机用虎钳，可用于装夹黑色金属、有色金属、非金属等不同材质的工件，在精密零件加工、工装夹具改制、教学实训等场景都有广泛应用。设计过程中充分考虑了受力分布，夹持时的作用力主要集中在中部的实体区域，该区域的壁厚比周边厚30%，避免长期受夹紧力作用出现变形；侧面的减重槽在不降低结构刚性的前提下，减少了材料用量，同时降低了活动钳身的整体重量，让丝杠驱动时更省力。不同于定制化的特殊钳口，这款副颚属于通用替换件，互换性强，不需要额外的适配加工即可直接安装到对应规格的虎钳上，日常维护时仅需定期检查安装螺钉的锁紧力，以及夹持面的磨损情况，当磨损量超过0.1mm时及时更换即可保证装夹精度。
