L型带槽安装固定连接支架结构设计

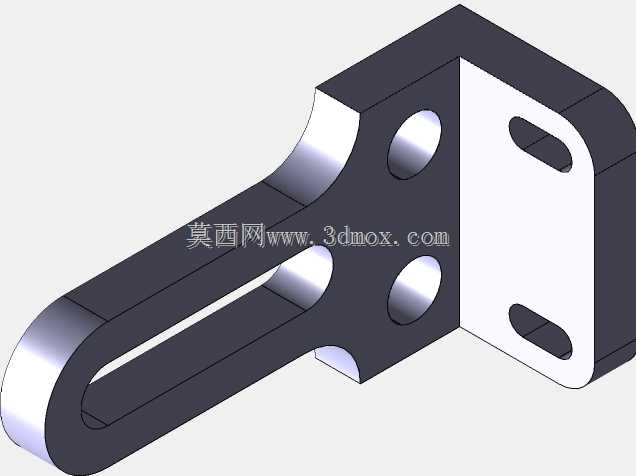

　　水平延伸的臂身做了等宽的长槽设计，这个槽道主要用来安装外接的功能组件，比如传感器安装座、小型气动元件、管线固定卡扣等，槽道的通长设计让外接组件可以沿着臂身方向任意调整固定位置，不需要在臂身上额外加工阵列孔位，适配不同安装位置的需求，调试设备时不用重新钻孔攻丝就能调整元件位置，能节省不少现场调试的时间。设计这类支架的时候，首先要考虑两个安装面的垂直度，折弯处做了圆弧过渡处理，避免直角折弯产生的应力集中，同时也能消除折弯加工时的开裂风险，折弯圆角的半径是根据板材厚度匹配的，既保证折弯处的结构强度，也不会因为圆角过大导致两个安装面贴合时出现间隙。在自动化生产线、非标设备机架搭建、小型机电产品装配场景中，这类L型折弯结构的连接支架是极为常用的紧固支撑构件，日常做设备改型、工装夹具搭建时，经常会用到这类兼顾垂直面连接与位置微调能力的零件。从结构功能来看，这个零件的垂直安装面设计了两个长圆形安装孔，长圆孔的存在是为了抵消安装面的孔位加工误差，装配时可以沿着长轴方向微调支架的固定位置，不需要严格保证预装孔的同轴度就能完成紧固，大幅降低现场装配的对位难度，尤其适合多零件拼接的机架结构，能有效吸收焊接、钣金加工带来的形位公差。

　　垂直面上除了两个长圆孔之外，还有两个圆形通孔，这两个孔是用来做精准定位的，当支架调整到合适位置后，可以通过这两个孔打入定位销，避免设备运行过程中因为振动导致支架移位，长圆孔负责粗调位置，圆孔负责精确定位，两者搭配兼顾了装配便利性和长期使用的稳定性。从安装边界来看，这个支架的垂直安装面宽度要匹配被安装的立柱或者型材面尺寸，长圆孔的中心距要适配常用的型材安装孔间距，保证可以直接用标准螺栓完成固定，不需要额外加工转接板；水平臂身的长度要满足外接元件的调整行程需求，臂身的厚度根据承载需求计算，避免伸出过长导致臂身末端下挠，影响外接元件的位置精度。

　　臂身末端做了圆弧收边处理，没有尖锐的棱角，一方面是避免装配时划伤操作人员，另一方面也能减少应力集中，避免末端受冲击时出现开裂。零件的所有孔边都做了微小的倒角处理，去除钻孔产生的毛刺，保证螺栓安装时端面能完全贴合，不会因为毛刺垫起导致螺栓预紧力不足。在实际应用中，这类支架常用来固定光电传感器、行程开关、小型导向轴支座等轻载元件，也可以作为小型管线的支撑固定件，在轻工机械、电子装配设备、输送线侧边的辅助安装结构中使用频率极高。建模的时候要注意折弯处的止裂槽设计吗？不，这个零件是机加工件还是钣金折弯件？

　　从结构的厚重感来看，应该是采用整块板材铣削加工而成，相比钣金折弯件，整体机加工的支架刚性更好，承载能力更强，适合有一定载荷要求的安装场景，不会因为长期受力出现折弯角度变形。臂身的长槽宽度是匹配标准的T型螺栓或者方颈螺栓尺寸的，保证标准紧固件可以直接嵌入槽内滑动，不需要定制特殊的紧固件，降低后期维护的配件成本。垂直安装面的背面是完全铣平的，保证和安装基面完全贴合，不会出现翘边，紧固后受力均匀，不会因为局部贴合导致螺栓受额外的弯曲应力。两个定位销孔的位置是和长圆孔错开布置的，不会干涉螺栓的安装空间，装配时可以先拧上螺栓不拧紧，调整好支架位置后打定位销，再完全拧紧螺栓，整个装配流程符合现场装配的操作逻辑，不会出现工具干涉的问题。这类零件虽然结构简单，但是在设备中起到的作用很关键，设计时如果忽略了安装间隙、调整余量、应力集中这些细节，很容易在后期使用中出现松动、变形、装配不上的问题，比如如果把垂直面的安装孔都做成圆孔，一旦基面的孔位有0.1mm的偏差就可能装不上，而长圆孔的设计就给装配留了足够的调整空间，这也是很多新手设计时容易忽略的点。
