电源变压器加工用多孔定位钻夹具

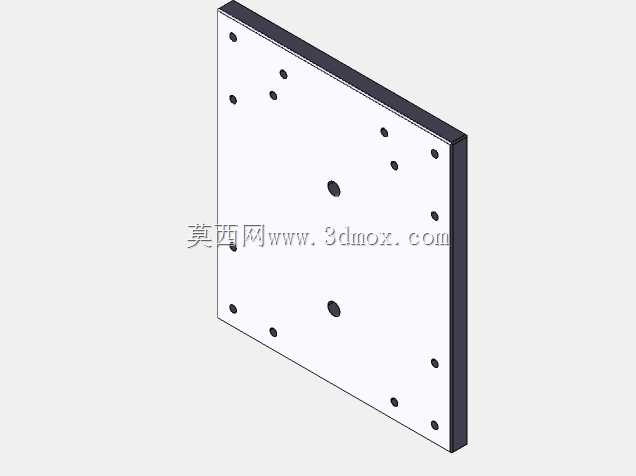

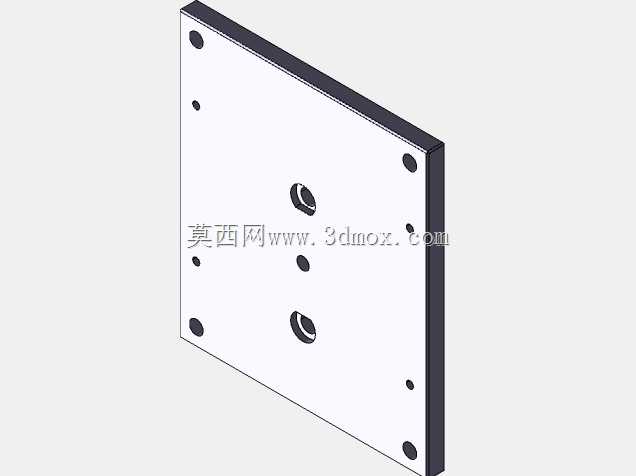

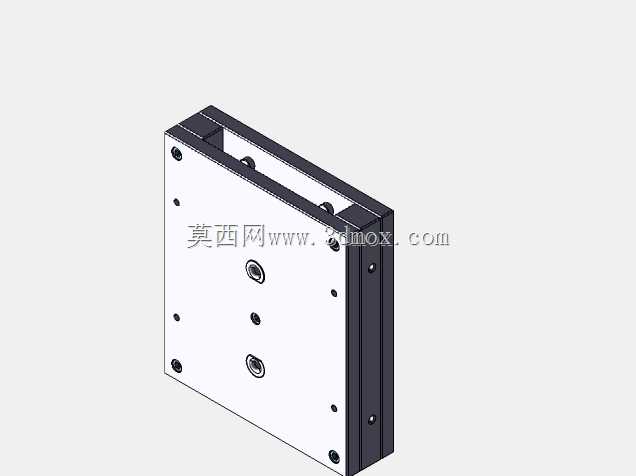

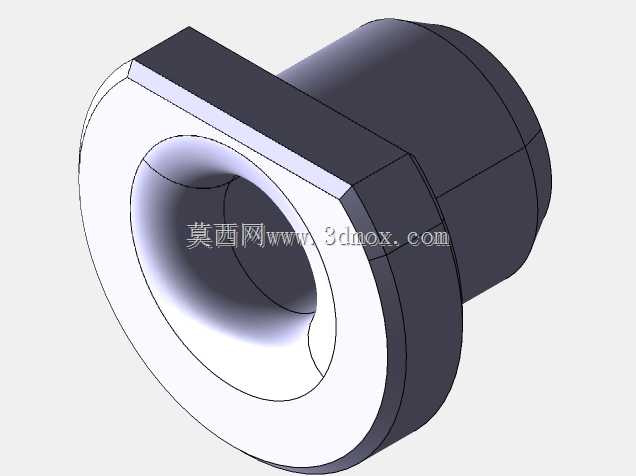

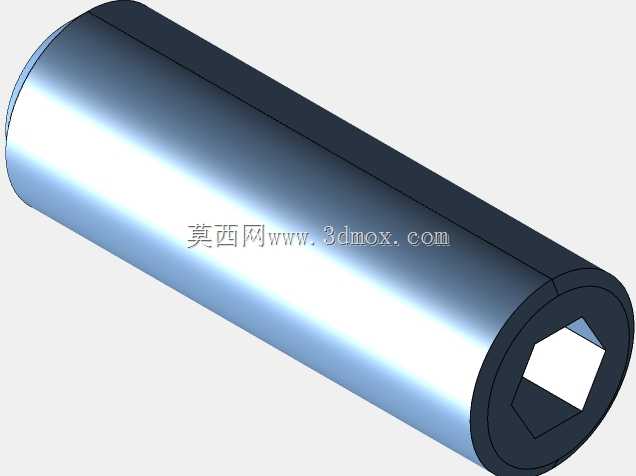

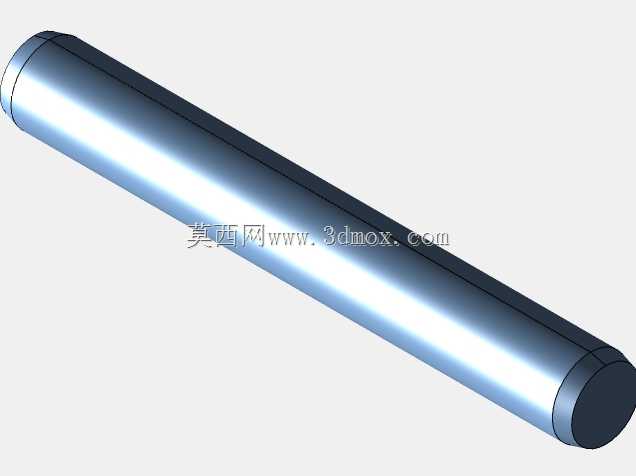

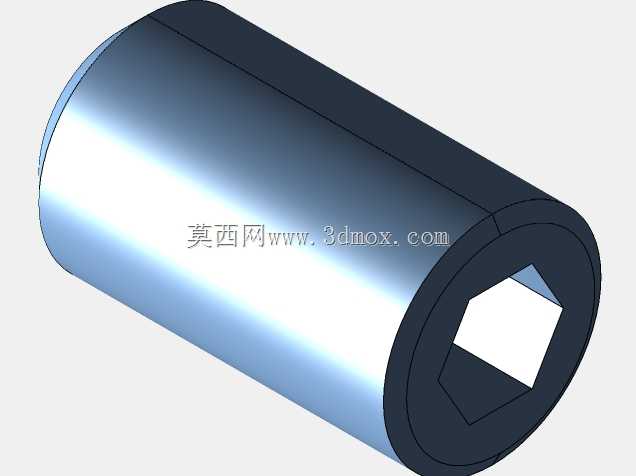

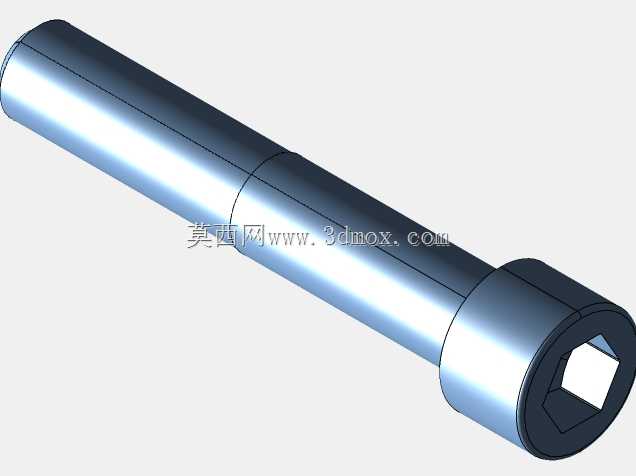

　　从结构设计逻辑来看，这款夹具采用厚钢板作为基体，整体为方形板式结构，基体厚度经过受力核算，在钻头持续进给的轴向冲击力下不会产生形变，长期使用也不会出现基准面翘曲的问题，所有孔位的位置度公差控制在0.02mm以内，完全满足变压器结构件的钻孔精度要求。基体上的孔位分为两类，一类是用于将夹具自身固定在钻床工作台上的安装孔，沿基体边缘均匀排布，孔位间距匹配钻床工作台的标准T型槽间距，装夹时可以快速找正夹具基准，不需要反复打表调整；另一类是导向钻孔用的钻套孔，孔位坐标完全对应变压器结构件上的待加工孔位置，每个孔的孔径根据对应钻头直径做了公差匹配，安装标准钻套后就能引导钻头垂直进给，避免钻头入钻时打滑偏移，尤其是加工薄板类变压器安装板时，能有效防止孔口毛刺、孔位倾斜的问题。在电源变压器铁芯、骨架及配套安装结构件的批量钻孔加工环节，这类多孔定位钻夹具是产线上保障孔位一致性、降低人工划线误差的核心工装，直接决定了后续变压器叠片、绕组固定、整机安装环节的装配精度，避免因孔位偏移导致的组件错位、螺栓无法穿装、铁芯叠片间隙超差等问题。不同于通用钻模，这款夹具的孔位排布完全匹配电源变压器类方形结构件的安装孔、工艺孔位置，不需要额外加装转接板就能直接固定在钻床工作台面上，适配台式钻床、立式钻床的常规加工行程，不需要对现有设备做改造就能直接投入使用。

　　在安装边界上，这款夹具的整体外轮廓尺寸适配常规中小型电源变压器结构件的加工范围，不会因为尺寸过大占用过多钻床工作台空间，也不会因为尺寸过小无法覆盖待加工件的全部孔位；夹具的基准面做了精磨处理，平面度误差不超过0.01mm，待加工工件放置在基准面上时，不需要额外垫铜皮调整就能保证贴合度，配合快速压板就能完成工件装夹，单工件装夹时间比传统划线钻孔方式缩短70%以上。实际使用过程中，这类板式钻夹具不需要复杂的操作培训，一线钻工只要将待加工的变压器结构件对齐夹具上的定位挡边，压紧压板后就可以依次完成所有孔位的钻孔加工，不需要每个孔都划线、打样冲，批量加工时的孔位一致性远高于人工划线作业，能大幅降低后续装配环节的修配工作量。

　　设计时特意将导向孔的排布做了避让处理，钻头钻透工件后不会直接接触夹具基体，只需要定期更换磨损的钻套就能维持夹具精度，基体本身的使用寿命可以达到数万次加工循环，维护成本极低。针对变压器加工中常见的不同规格工件切换需求，这款夹具的基准边上预留了可调节定位块的安装螺孔，不需要重新制作整套夹具，只需要调整定位块位置就能适配一定尺寸范围内的同系列变压器结构件加工，提升了工装的通用率，减少了车间的工装储备数量。夹具的侧边做了倒角处理，没有尖锐棱角，避免装夹工件时划伤操作人员，也不会刮伤待加工工件的表面涂层，适配变压器铁芯硅钢片、绝缘安装板、金属安装支架等多种材质工件的钻孔加工，不会因为夹具硬度过高压伤软质绝缘工件的表面。

　　在排屑设计上，夹具基体的每个导向孔下方都做了沉头避让空间，钻孔产生的铁屑可以直接从避让空间落下，不会堆积在钻套周围影响钻头进给，也减少了频繁清理铁屑的辅助时间，连续批量加工时的效率提升非常明显。不同于复杂的气动、液压专用夹具，这款纯机械式的板式钻夹具没有易损的气动元件、液压管路，不需要接气源、电源，不存在元器件故障导致的停机问题，在中小型加工车间、变压器生产班组的适用性更强，哪怕是设备条件有限的加工场景也能稳定发挥作用。从建模逻辑来看，这款夹具的三维模型完全按照实际加工工艺做了特征还原，每个孔位的坐标、基体的厚度、倒角尺寸、安装孔的沉头深度都和实际加工需求一致，结构设计人员可以直接在这个模型基础上调整孔位坐标，快速衍生出适配不同规格变压器的同系列钻夹具，不需要从零开始建模，能大幅缩短工装设计的周期。
