简易手动夹紧工装夹具结构设计

在小批量零件加工、电子元器件装配、实验室试样固定这类场景里，往往不需要复杂的液压或气动夹紧机构，一款结构简单、操作便捷的手动夹紧装置就能满足绝大多数工位的固定需求，本次设计的简易夹紧装置正是针对这类轻载夹紧场景开发的实用结构。从实际使用场景来看，这类夹紧结构可适配台式钻床的工件固定、小型装配线的零件临时定位、工装检具的试样夹持等多种工况，尤其适合夹紧力需求在500N以内的轻载作业场景，不需要外接动力源，操作人员单手即可完成夹紧与松开动作，在多品种小批量的生产场景下，能大幅减少工装切换的辅助时间，提升工位作业效率。

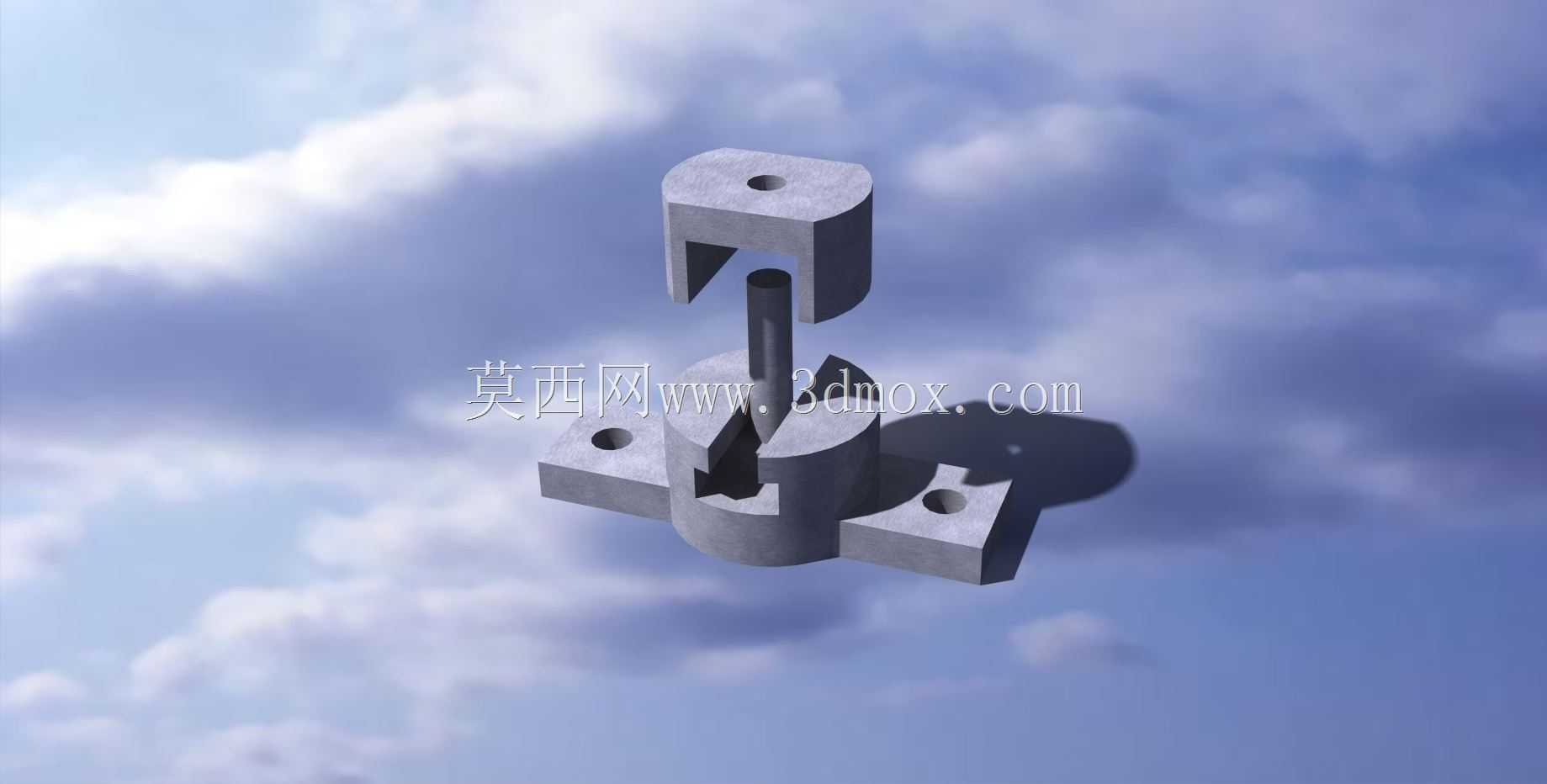

从功能特性来看，该装置采用一体式基座设计，基座上预留了三个安装固定孔，可通过内六角螺栓直接固定在工作台面或者工装基板上，安装孔的位置采用对称式布局，能保证装置固定后受力均匀，不会在夹紧过程中出现偏移。核心的夹紧执行部分采用U型压块配合中心顶杆的结构，顶杆与基座中心孔采用间隙配合，配合公差控制在H8/g7区间，既保证顶杆上下滑动顺畅，又不会出现过大的径向晃动，保证夹紧定位的精度。U型压块的开口尺寸经过适配设计，可兼容一定厚度范围内的工件夹持，压块与工件接触的端面做了平面度处理，避免夹紧时对工件表面造成压痕，针对表面质量要求较高的零件，还可以在压块端面粘贴聚氨酯垫片进一步保护工件表面。

设计思路上，整个结构没有采用复杂的传动组件，完全依靠机械结构的配合实现夹紧动作，零件总数控制在个位数，所有零件都可采用普通铣床、车床完成加工，不需要特殊的加工工艺，加工成本极低，适合小型加工厂自行加工制作。基座的底部做了减重槽设计，在保证整体结构刚性的前提下，尽可能降低装置的自重，方便工位间的挪动转移。中心顶杆的行程经过合理设定，既满足常规厚度工件的夹紧需求，又不会因为行程过长导致操作费力，操作人员只需要向下按压顶杆顶部，即可带动U型压块下行完成夹紧，松开时顶杆可依靠配套的弹性件自动复位，不需要额外手动提拉，操作逻辑符合一线操作人员的使用习惯，不需要专门的培训即可快速上手。

从安装边界尺寸来看，整个装置的基座轮廓尺寸控制在100mm×80mm范围内，整体高度不超过120mm，占用工作台面的面积极小，不会和工位上的其他工具、加工设备产生空间干涉，适合在空间紧凑的小型工作台面上布置。三个安装孔的中心距按照标准工装基板的孔距设计，可直接兼容市面上常见的铝型材工作台、多孔定位平台的安装规格，不需要额外加工转接板。装置的所有棱角位置都做了R2的倒角处理，避免操作人员在使用过程中被锐边划伤，符合机械安全设计的相关要求。在实际使用过程中，该夹紧装置的维护成本极低，只需要定期在中心顶杆的配合面涂抹少量润滑脂，即可保证长期使用无卡滞，没有易损件需要频繁更换，整体使用寿命远高于同类型的塑料夹紧夹具。针对不同的夹持需求，还可以通过更换不同开口尺寸的U型压块，快速拓展装置的夹持范围，不需要更换整个基座，具备一定的模块化拓展能力，能适配更多不同规格工件的夹紧需求。
