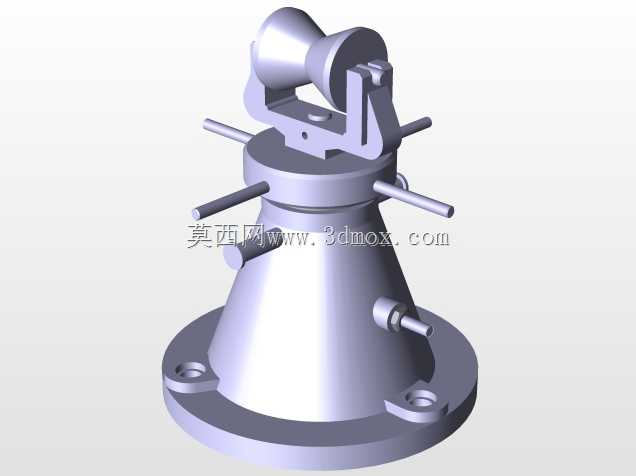

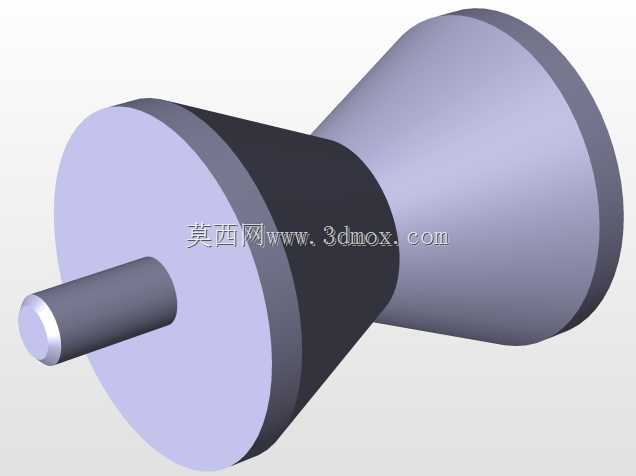

锥面定位安装式工装夹具结构设计

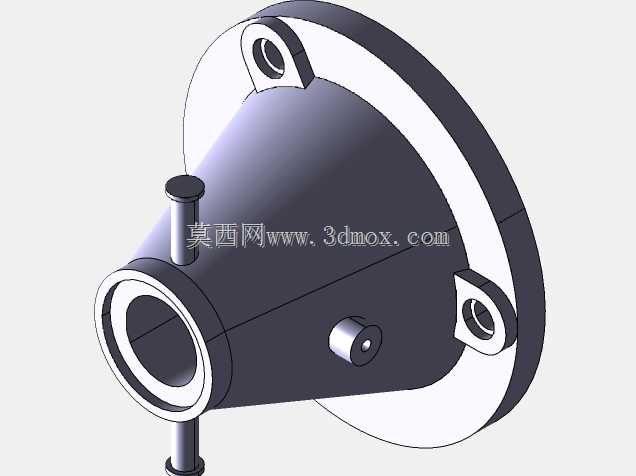

　　这款工装夹具主要面向小尺寸轴类、套类零件的装夹定位场景，常见于小型零件的机加工辅助装夹、检测工位定位、装配工序的工件固定环节，适配多批次小批量的柔性生产需求，可直接通过法兰端固定在机床工作台、检测平台或者自动化线的载具上，不需要额外制作复杂的转接底座，能缩短产线换型的准备周期。从结构设计逻辑来看，主体采用锥面壳体作为核心承载结构，锥角的选取经过反复校核，既保证工件装入时的导向顺滑性，避免硬怼刮伤工件定位面，又能在夹紧后提供足够的径向抱紧力，减少装夹后的径向跳动误差。

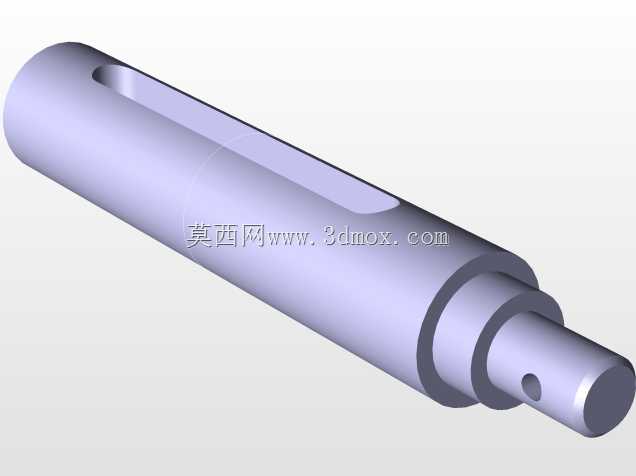

　　前端的通孔为工件定位基准孔，孔径公差按照H7级精度设计，与工件的定位轴颈形成小间隙配合，装配时可快速导入，配合侧面的紧定螺钉结构，能实现工件的周向锁止，防止加工或者检测过程中工件出现转动移位。法兰端的三个安装耳座做了等角度分布设计，每个耳座上的安装孔采用锪平结构，保证螺栓锁紧时端面受力均匀，不会因为安装面的微小倾斜导致整个夹具出现偏斜，安装耳的厚度经过强度校核，在常规切削力作用下不会出现变形，保证装夹刚性。侧面伸出的定位销结构，主要用于工件的角向定位，针对有键槽或者平面特征的轴类零件，可直接通过该定位销限制工件的转动自由度，不需要额外找正角向位置，能大幅降低操作人员的装夹找正时间。

　　夹具整体的安装边界控制较为紧凑，法兰端最大外径适配常规小型机床的工作台T型槽间距，不需要跨槽安装，锥段的长度设计兼顾了工件的插入深度和整体结构的悬臂长度，避免悬臂过长导致装夹刚性下降，在保证足够定位长度的前提下尽可能压缩整体高度，减少刀具的伸出长度，提升加工过程中的稳定性。设计过程中特意将夹紧受力点布置在靠近前端定位孔的位置，避免夹紧力作用在锥段尾部导致壳体出现弹性变形，影响前端定位孔的同轴度，所有受力接触面都做了圆角过渡处理，减少应力集中，延长夹具的使用寿命。

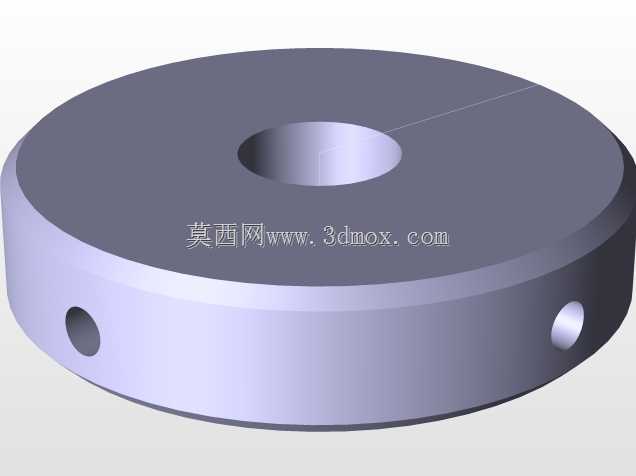

　　在实际应用中，这款夹具可直接替换同类型的简易弹簧夹头，不需要更换设备的连接法兰，适配性较强，针对不同直径的工件，只需要更换前端的定位衬套即可快速切换规格，衬套与主体的配合采用H6/h5的小间隙配合，更换后不需要重新打表找正主体，只需要校验衬套内孔的跳动即可投入使用，能大幅降低多规格工件生产时的夹具成本。夹具的排屑空间也做了预留，前端定位孔与锥体内腔是连通结构，加工过程中产生的切屑和切削液可通过内腔从侧面的预留间隙排出，不会在夹具内部堆积导致工件装夹不到位，日常维护只需要定期清理内腔的切屑，在滑动配合面涂抹少量润滑脂即可，维护成本极低。从安装适配性来看，法兰端的安装孔采用长圆孔与圆孔组合的设计，其中两个孔为长圆孔，可适配一定范围内的安装孔距误差，降低对安装底座的加工精度要求，即使底座的安装孔存在少量位置偏差，也能顺利完成安装，不会出现螺栓穿不进的情况。整个夹具的重量控制在合理范围内，单人即可完成拆装搬运，不需要借助起重设备，适合频繁换型的生产场景。
