不锈钢法兰式连接传动安装基座结构

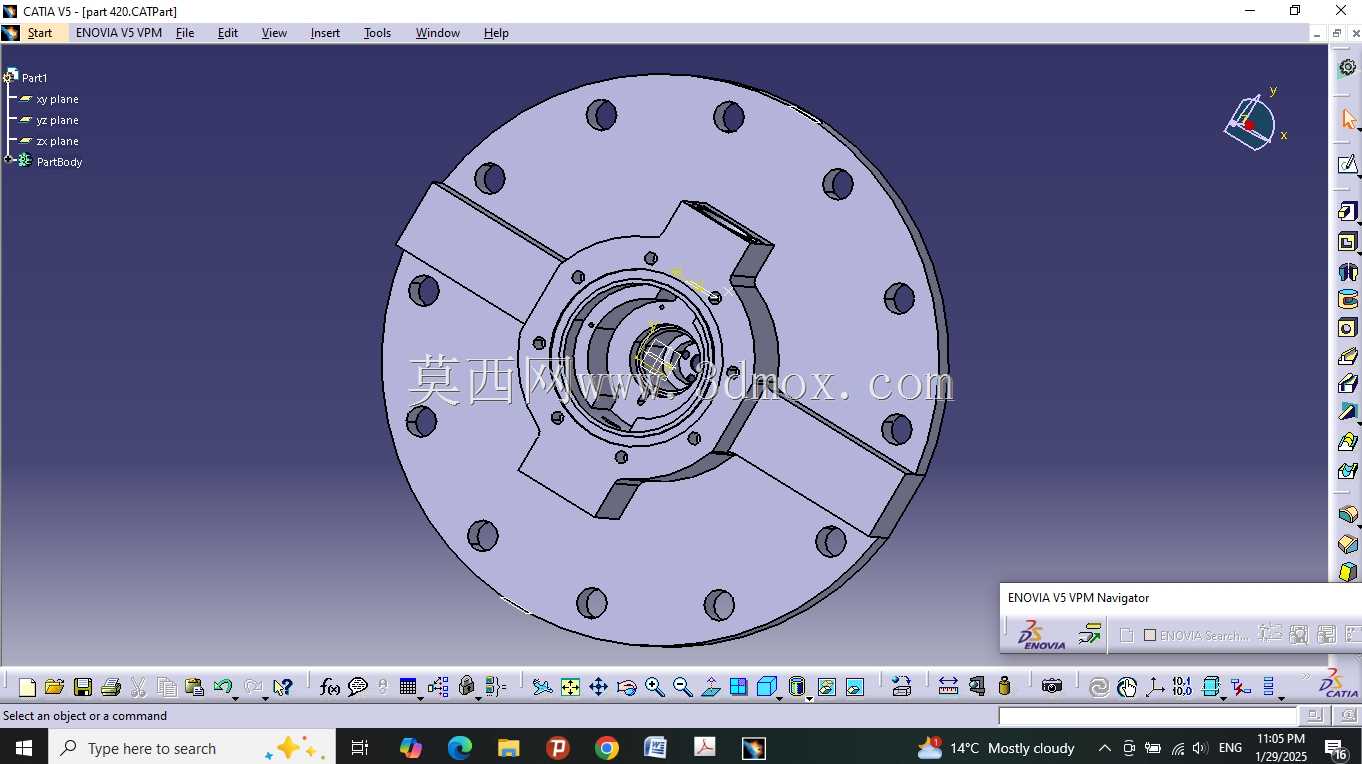

　　这类带三凸耳定位结构的法兰盘类零件，常作为动力输出端的连接基座使用，在中小型传动设备、泵阀组件、回转支承配套结构中十分常见，核心作用是实现动力输入端与负载端的同轴定位、扭矩传递以及轴向锁紧，同时承担径向载荷的分散传导。从结构设计来看，外圆法兰面均匀分布12个通孔，采用圆周等分布置的方式，能够保证螺栓锁紧时受力均匀，避免局部应力集中导致的法兰面变形，安装孔的孔径与孔位公差按照IT7级精度控制，适配常用的内六角圆柱头螺栓穿装，安装时可根据现场布局选择对应孔位，适配不同角度的安装需求，无需额外调整基座角度。

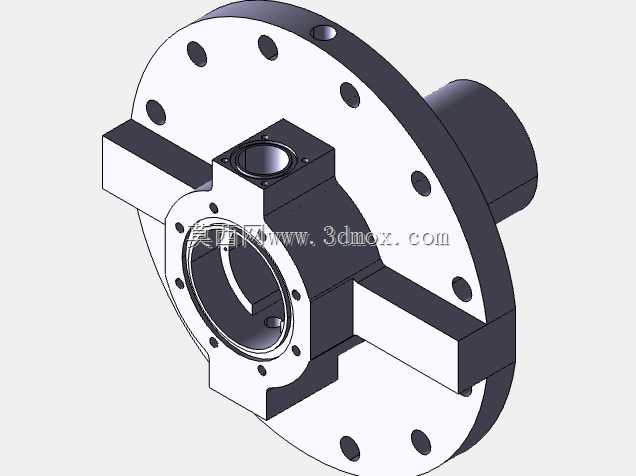

　　中间的三凸耳定位结构是整个零件的核心功能区，三个凸耳沿中心孔呈120°均匀分布，凸耳上开设的定位槽与定位孔，用于和对接部件的凸台进行卡合定位，能够传递较大的径向扭矩，相比普通平键连接，这种多凸耳卡合的结构接触面积更大，扭矩传递过程中应力分布更均匀，不会出现单键受力过载导致的键槽崩裂问题，适合中低速、中等载荷的传动场景。中心的阶梯孔结构按照配合精度分为三段，最内侧的小孔用于穿装传动轴，配合公差选用H7/g6间隙配合，保证轴转动时不会出现卡滞，同时控制径向跳动量在0.02mm以内；中间的阶梯台用于安装轴承或者轴用挡圈，实现轴的轴向定位，避免传动过程中轴出现轴向窜动；最外侧的大孔用于容纳密封件或者端盖，配合O型圈安装可以实现端面密封，防止内部润滑脂泄漏或者外部粉尘、水汽进入传动腔。

　　零件材质选用421不锈钢，也就是马氏体型不锈钢，经过调质处理后硬度可以达到HRC28-32，兼具足够的结构强度与一定的耐腐蚀性能，适合在有轻度腐蚀的工业环境下使用，比如户外小型传动设备、食品加工生产线的传动工位，不需要额外做表面防锈处理，后期维护成本更低。从安装边界来看，法兰外圆直径根据适配的传动功率设计，整体厚度控制在满足凸耳结构强度的最小值，避免整体重量过大增加传动轴的负载，安装时需要保证法兰端面与安装基准面的平面度不超过0.03mm，否则会导致传动轴偏斜，加剧轴承磨损。设计过程中，凸耳与法兰盘的连接位置做了R3的圆角过渡，避免应力集中导致的连接位置断裂，所有安装孔的孔口都做了0.5mm的倒角，去除加工毛刺，方便螺栓穿装，同时避免螺栓头安装时与孔口干涉。这类零件在实际使用中，通常会和深沟球轴承、传动轴、密封端盖配套组装，作为传动系统的固定支撑端，相比一体式铸造的基座，这种分体式法兰结构加工难度更低，后期更换维护也更方便，当某个安装孔或者凸耳出现磨损时，只需要更换该法兰盘即可，不需要拆解整个传动箱体。

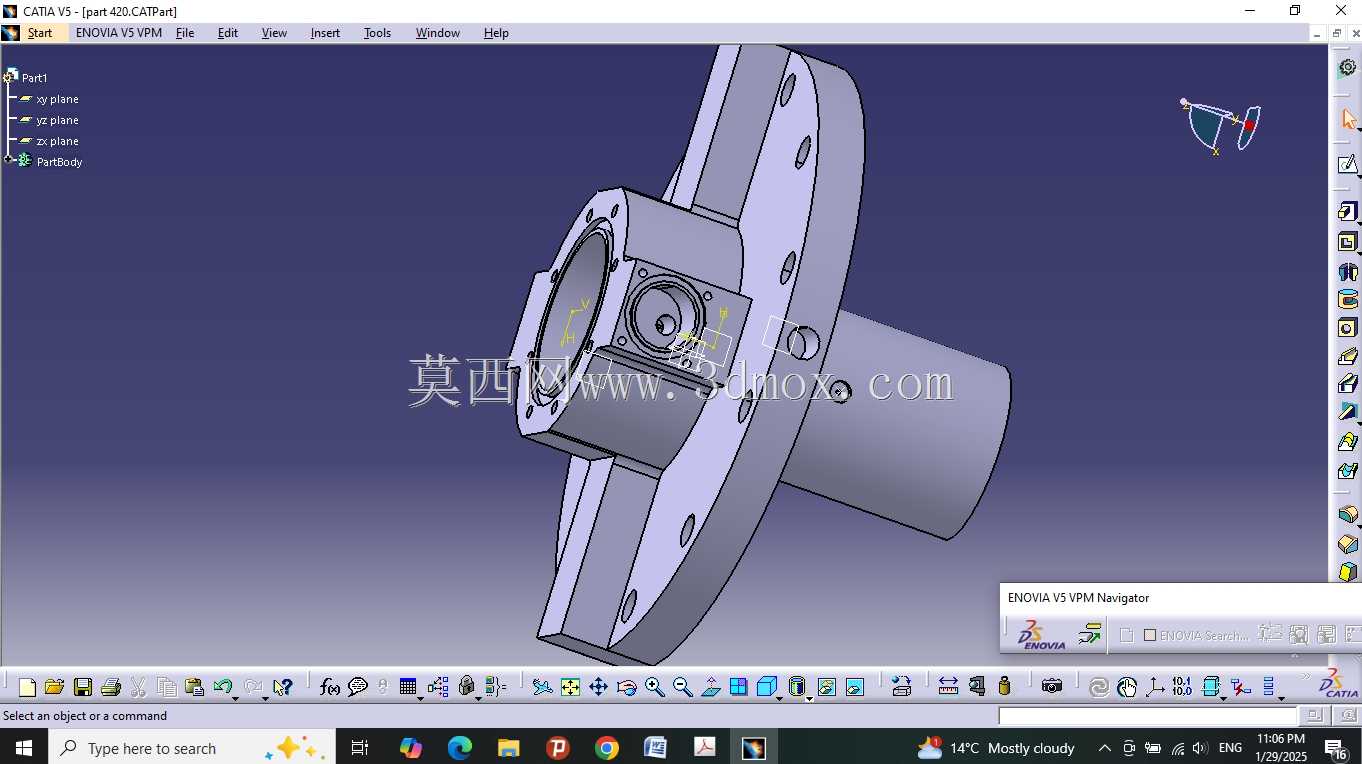

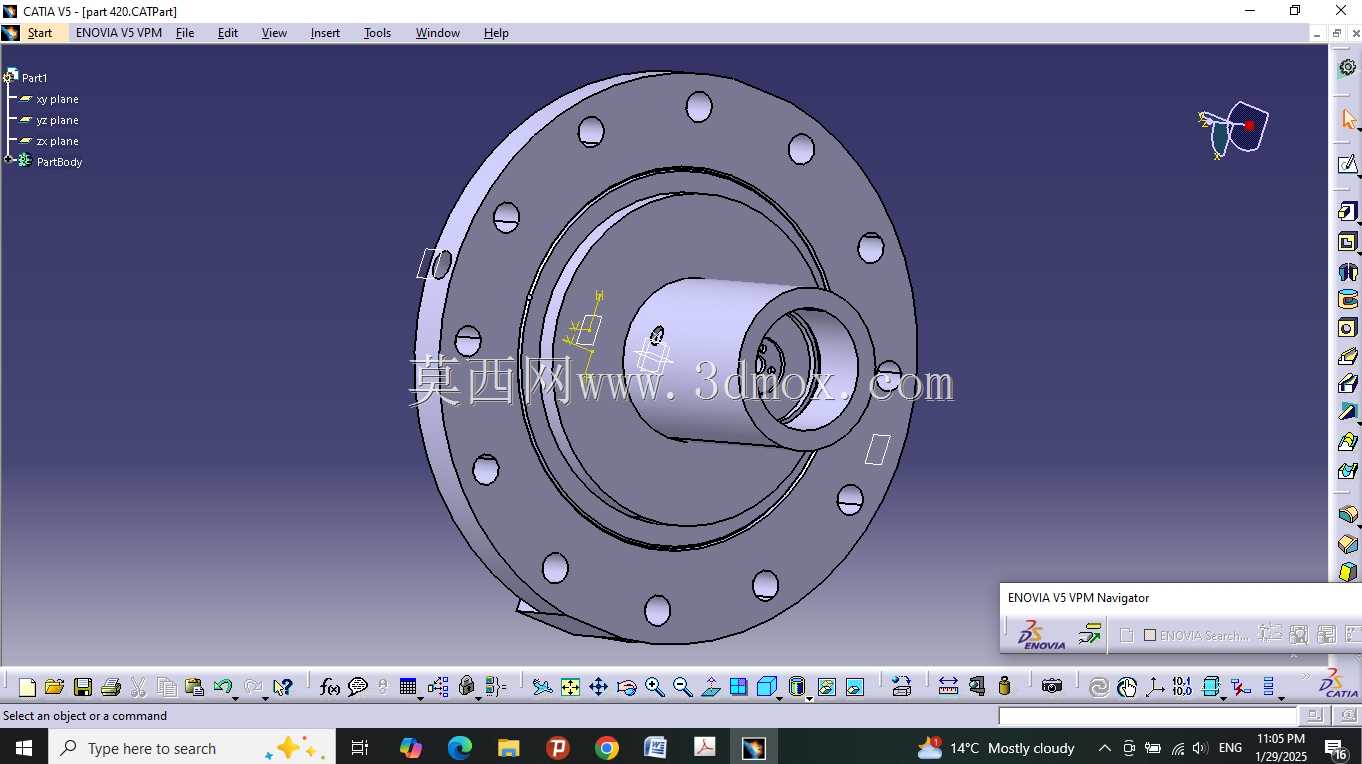

　　在建模过程中，优先通过旋转特征做出法兰盘的基体轮廓，再通过圆周阵列做出外圆的安装孔与三个凸耳结构，最后对各个配合面做公差标注，加工时优先采用数控车削加工外圆与中心阶梯孔，保证同轴度要求，再通过加工中心铣削三个凸耳的定位槽与定位孔，一次装夹完成所有铣削工序，避免二次装夹带来的位置度误差。实际选型时，需要根据传递的额定扭矩核算凸耳的剪切强度，根据安装空间确认法兰外圆尺寸与安装孔的分布直径，保证和对接部件的孔位完全匹配，避免出现安装错位的问题。
