带双侧斜撑安装座的多孔定位承载构件

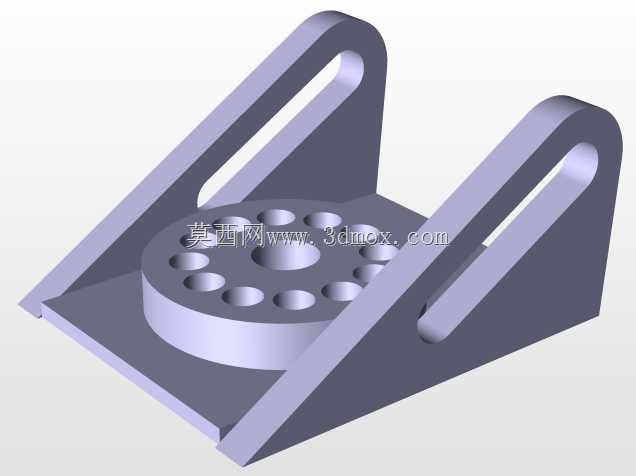

　　两侧向上延伸的斜向支撑板，并非垂直于底板设置，而是带有一定的倾斜角度，这种设计一方面能够在不增加整体底板宽度的前提下，抬高上部承载平台的安装高度，另一方面斜向的筋板结构相比垂直立板，能够更好地承受来自上部平台的径向倾覆力矩，避免垂直立板在长期受侧向力时出现根部应力集中导致的变形甚至断裂。两侧斜板上开设的长圆形通槽，并非装饰结构，这类长槽的核心作用是为上部搭载的功能件提供高度调节或者角度微调的行程空间，当上部构件需要调整安装高度时，可通过紧固件在长槽内的滑动实现位置调整，调整到位后锁紧紧固件即可完成固定，无需在斜板上加工多组不同高度的安装孔，大幅提升了构件的适配性。在工业装配、小型工装搭建以及非标设备的局部承载场景中，这类带双侧斜向支撑的安装底座构件，往往承担着定位上部功能件、分散承载载荷、适配安装空间的核心作用。从结构形态来看，构件底部为平整矩形安装基板，是整个零件与安装基面贴合的核心基准面，基板上未设置额外的沉头或通孔结构，实际应用中可根据现场安装点位需求，配合压板或者后期配打安装孔完成固定，能够适配不同孔位间距的安装基面，降低前期安装基面的加工精度要求。

　　上部的圆形承载平台是整个构件的核心功能面，平台中心设置有一个直径较大的中心定位孔，围绕中心孔均匀排布了多圈不同直径的小圆孔，这类多孔排布的设计，首先是通过中心孔实现上部搭载零件的同轴定位，保证上部零件与底座的同轴度要求，周围的小孔则可根据上部零件的安装孔位，选择对应位置的孔位穿入紧固件完成固定，能够适配多种不同安装孔距的圆形功能件，比如小型回转工作台、分度盘、传感器安装座、小型旋转执行元件等，无需针对每一种上部零件单独设计适配底座。

　　从设计思路上看，这个构件没有采用复杂的曲面或者多余的装饰结构，所有结构特征都服务于功能需求：底部平板保证安装贴合度，双侧斜撑兼顾支撑强度与空间避让，长槽提供调节余量，上部多孔平台提升适配范围，整体结构采用等壁厚设计，适合采用铣削加工或者3D打印快速成型，在小批量非标设备制作场景中，能够大幅缩短零件的加工周期。从安装边界来看，整个构件的外轮廓没有突出的尖锐结构，双侧斜撑的外边缘与底板边缘齐平，不会占用安装基面以外的额外空间，上部圆形平台的直径小于两侧斜撑之间的最大开口宽度，安装上部零件时不会与斜撑产生结构干涉，斜撑上的长槽长度覆盖了常用的高度调节范围，能够满足多数小型功能件的高度调整需求。

　　在实际应用中，这类构件常被用在小型自动化设备的上料工位，用来安装小型旋转分料盘，通过斜撑上的长槽调整分料盘的高度，使其与上料轨道的高度匹配，上部平台的多孔位可以适配不同直径的分料盘安装；也可以用在检测工位，用来安装视觉传感器的旋转调节座，通过调整安装角度与高度，让视觉传感器获得最佳的检测视野；在小型工装夹具场景中，这个底座还可以用来安装小型气动卡盘，作为小型零件加工的承载基座，双侧斜撑的结构能够抵抗卡盘夹紧工件时产生的侧向力，保证装夹稳定性。结构设计上，斜撑与底板、斜撑与上部圆形平台的连接处都做了小圆弧过渡处理，避免直角连接处的应力集中，提升零件的整体抗疲劳强度，即使在长期受交变载荷的场景下，也不容易出现焊缝开裂或者结构断裂的问题。整个构件的壁厚均匀，没有出现局部过厚或者过薄的结构，无论是采用金属材料铣削加工，还是采用工程材料3D打印，都不会因为壁厚不均导致加工变形，能够保证最终成品的尺寸精度满足使用要求。
