多切割面宝石镶嵌底座结构设计

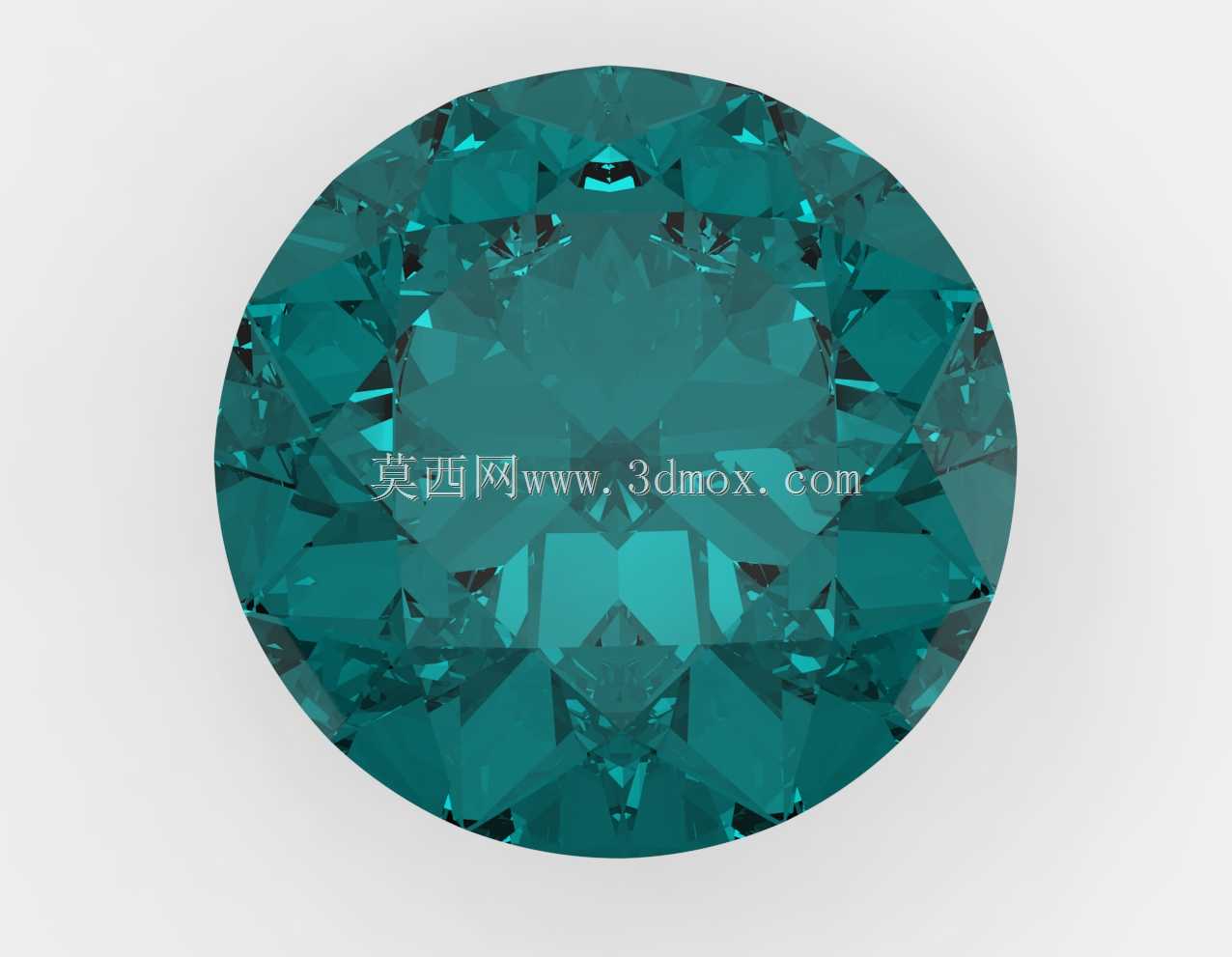

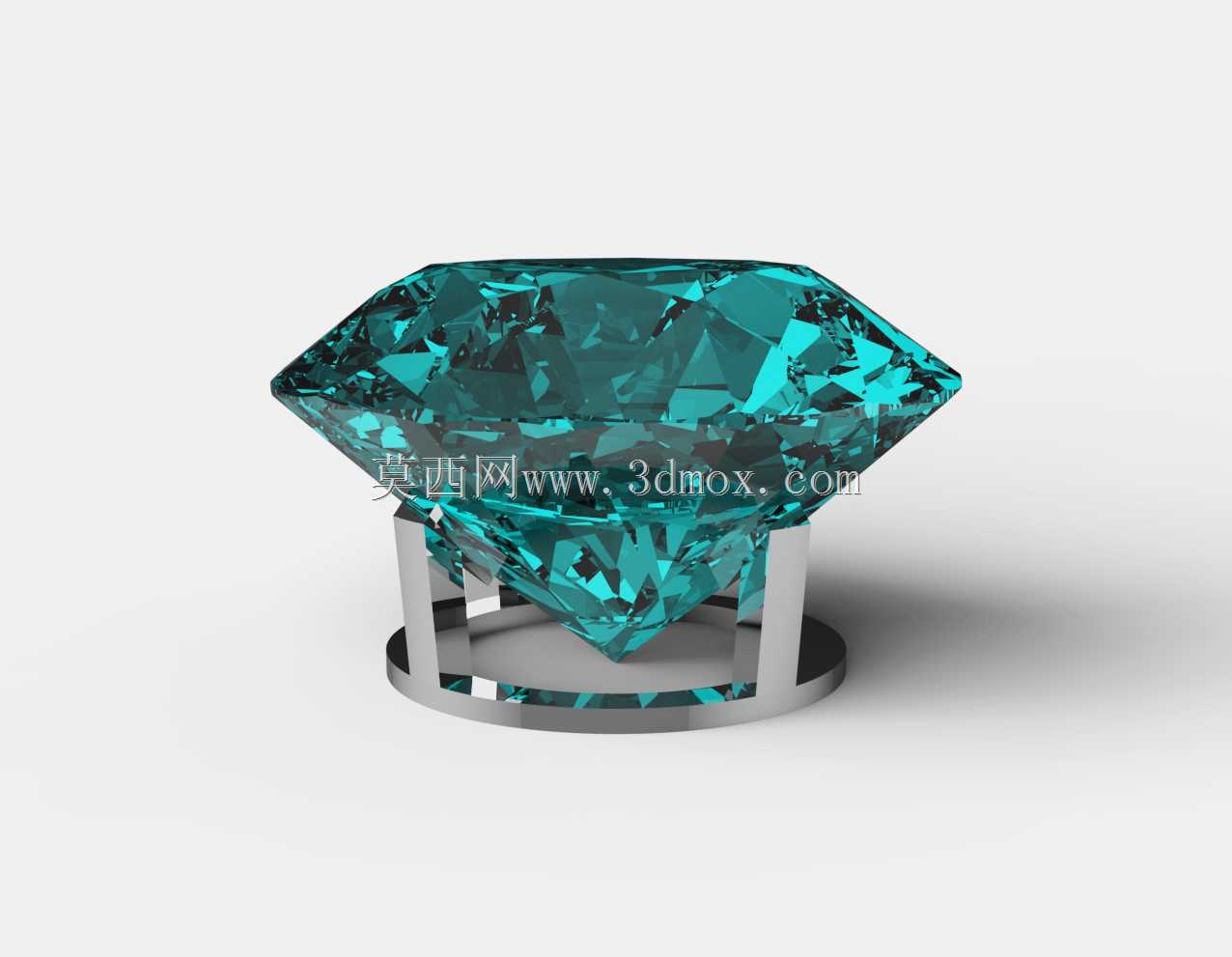

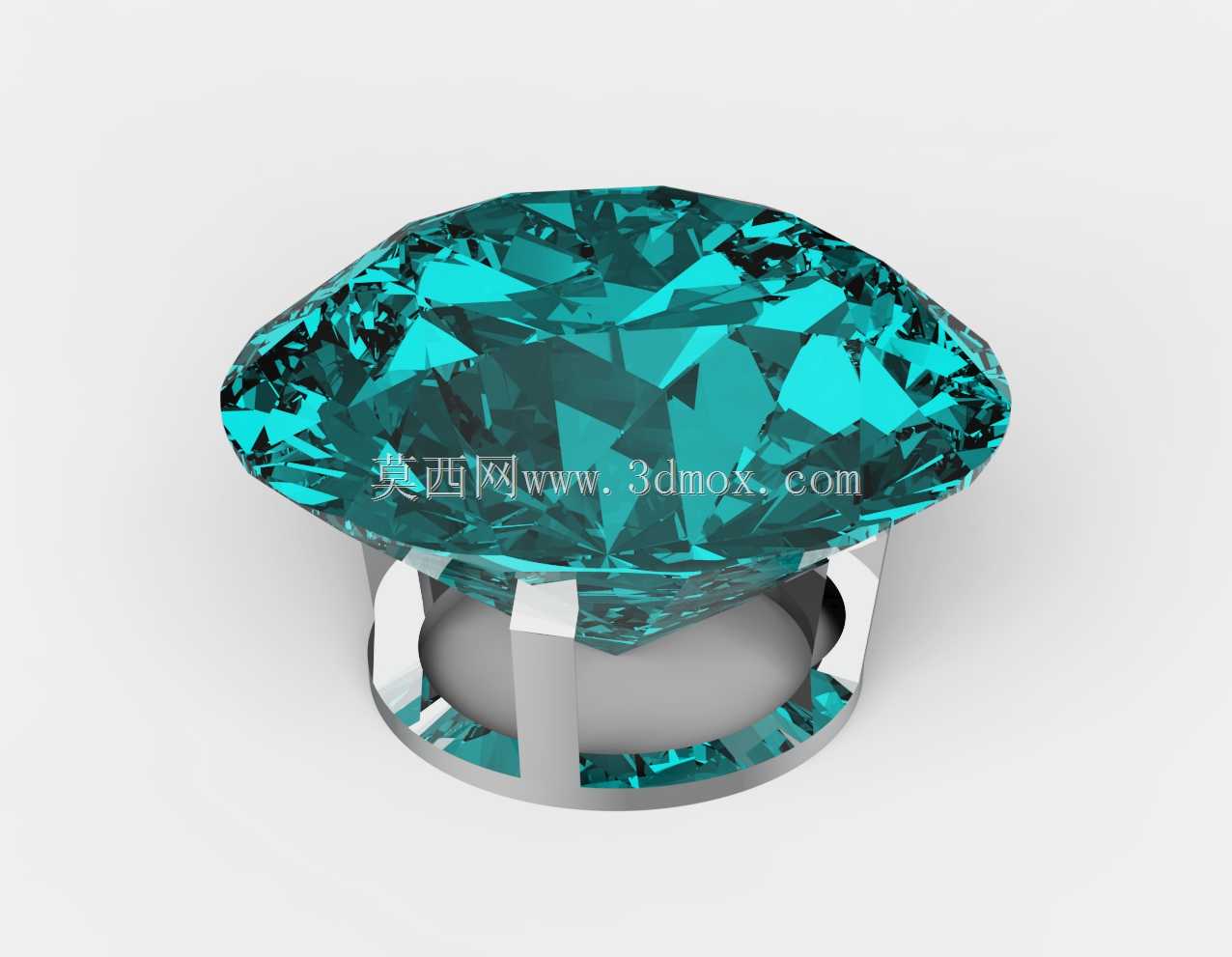

　　该结构针对首饰镶嵌场景开发，核心解决宝石固定与展示的双重需求，适配珠宝打样、3D打印首饰生产、珠宝设计方案验证等实际应用场景，可直接用于蜡模铸造前的结构校核，也可作为珠宝设计教学中的结构参考样件。设计初期优先考虑宝石的受力均匀性，宝石采用标准圆形明亮式切割的刻面排布，整体为对称多面体结构，冠部、亭部的刻面角度严格遵循光学折射要求，保证光线入射后能在内部形成全反射，呈现出理想的火彩效果，避免因结构偏差导致光线从亭部漏出，降低宝石的视觉质感。配套的金属底座采用环形镂空结构，底座内侧设置与宝石亭部角度匹配的支撑卡位，卡位与宝石接触的位置做了微小的圆角过渡，既避免尖锐棱边刮花宝石刻面，也能保证宝石安装后不会出现径向窜动，底座底部的环形平面为安装基准面，可直接与戒圈、吊坠挂扣等首饰主体结构焊接或粘接，安装边界预留了0.1mm的工艺余量，适配失蜡铸造过程中的金属收缩率，保证铸造完成后宝石能顺利嵌入卡位，不需要额外的修配工作量。

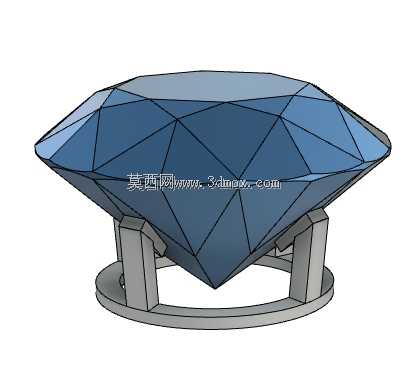

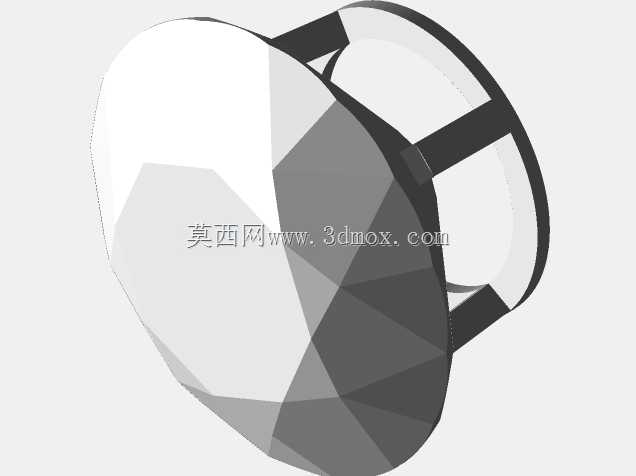

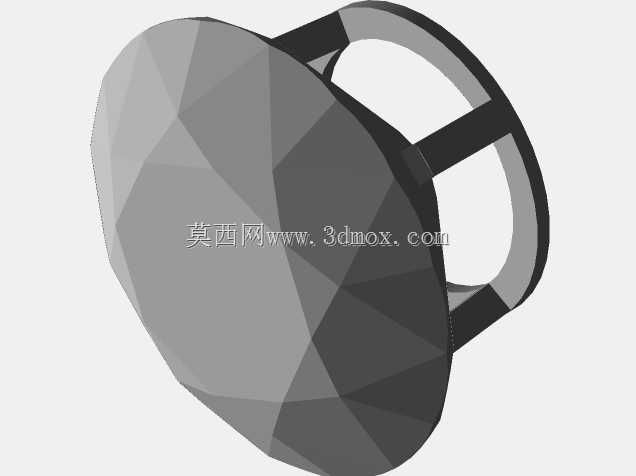

　　从结构细节来看，底座的支撑爪采用均匀分布的三爪结构，相比四爪结构能减少对宝石冠部刻面的遮挡，最大程度露出宝石的受光面积，支撑爪的厚度控制在0.8mm，既保证足够的结构强度，日常佩戴过程中不会因为轻微磕碰导致爪部变形、宝石脱落，也不会因为爪部过粗显得笨重，影响首饰的精致感。宝石的亭部尖端与底座内部的空腔保留了0.3mm的间隙，避免安装过程中尖端受力出现崩口，同时空腔结构也能减少金属材料的用量，降低首饰的整体重量，提升佩戴舒适度。在建模过程中，所有刻面的相交线都做了严格的相切约束，保证每个刻面都是平整的平面，没有曲面扭曲的情况，后续导出STL格式进行3D打印时，不会出现三角面破损、法向错误的问题，打印完成的蜡模可以直接进行种蜡树、浇铸等后续工序，不需要对模型表面做额外的打磨修复。底座的镂空位置做了等宽处理，所有棱边都做了0.1mm的倒角，去除加工过程中可能产生的锐边毛刺，佩戴时不会刮蹭衣物或者皮肤。

　　该结构除了用于首饰生产场景，也可作为珠宝展示道具的设计参考，调整底座尺寸后可以适配不同克拉重量的宝石，支撑爪的位置可以根据宝石的切割形状做对应调整，比如适配祖母绿切工、心形切工等异形宝石时，只需要调整卡位的角度和支撑爪的分布位置，不需要重新设计整体底座结构，具备一定的通用性。从安装适配性来看，底座底部的环形基准面平面度控制在0.02mm以内，与戒圈连接时可以保证宝石的中心线与戒圈的中心线重合，不会出现宝石歪斜的情况，支撑爪的顶部做了微小的内勾结构，宝石安装到位后将爪部向内轻微弯折，就能牢牢卡住宝石的冠部边缘，不需要额外的粘接剂，后续如果需要更换宝石，也可以将爪部掰开重新安装，维护操作十分便捷。

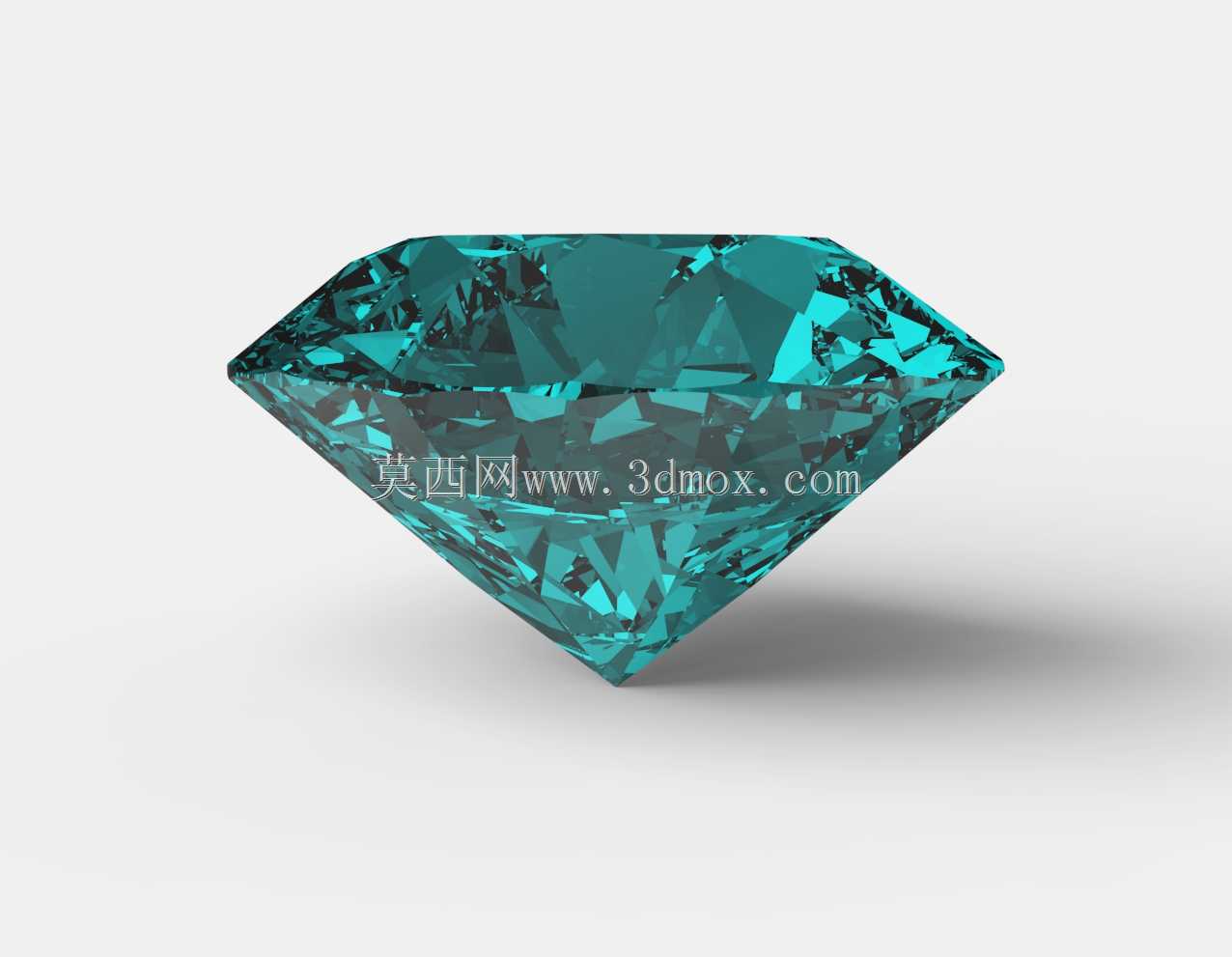

　　在结构强度校核方面，针对日常佩戴可能出现的侧向冲击力做了模拟验证，支撑爪的受力分布均匀，在10N的侧向冲击力作用下，爪部的变形量小于0.05mm，不会出现塑性变形，完全满足日常佩戴的强度要求。宝石的刻面排布经过反复调整，冠部的主刻面、星刻面、上腰面的角度分别设置为35度、25度、42度，亭部的主刻面角度为41度，符合标准钻石切割的光学参数，不管是用于树脂材质的3D打印样件展示，还是用于金属铸造的成品首饰，都能呈现出理想的光学效果。
