台虎钳装配组件结构设计方案

　　在机加工、钳工装配、维修作业场景里，台虎钳是工位上最基础也最核心的夹持工装，这套装配组件的设计完全围绕一线作业的实际夹持需求展开，没有冗余的装饰结构，每一处结构都服务于稳定夹持、操作便捷的核心功能。从实际使用场景来看，这类台钳多安装在钳工工作台的边缘位置，安装时需要通过底座的固定螺栓完成与工作台面的刚性连接，安装边界需要预留足够的操作空间，尤其是钳身前后的活动行程区域，不能有其他设备或工装干涉活动钳身的移动，同时要保证手柄转动时的操作半径内无遮挡，避免作业时磕碰。

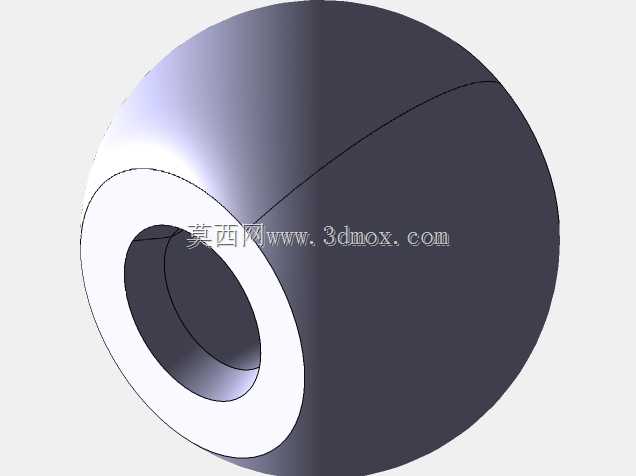

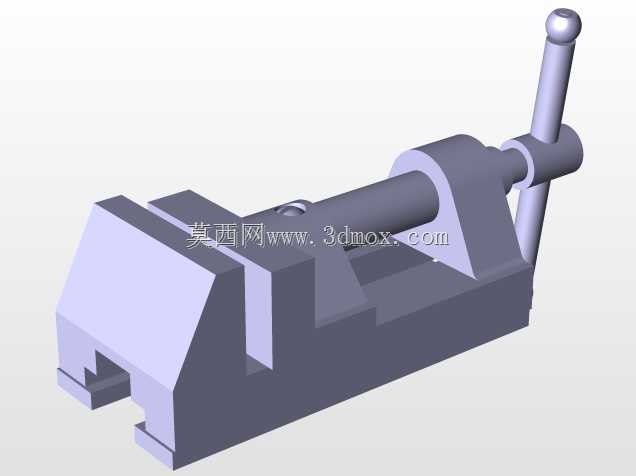

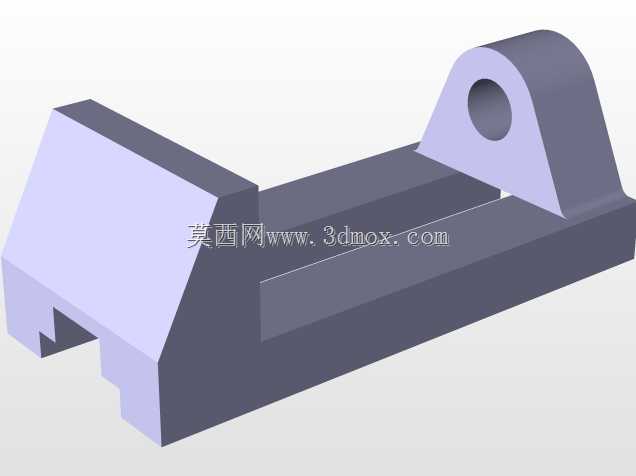

　　这套装配组件的核心功能是通过丝杠传动带动活动钳身相对固定钳身做直线往复运动，实现对工件的夹紧与松开，夹持接触面做了防滑纹理处理，针对不同材质的工件，还可以在钳口位置加装软质钳口垫，避免夹伤铜、铝等软质工件表面，同时保证足够的夹持摩擦力，防止钻削、锉削、锯切作业时工件出现移位。设计思路上优先考虑了传动结构的可靠性，丝杠与螺母的配合间隙做了合理预留，既保证转动时的顺畅度，又不会因为间隙过大导致夹持时出现旷量，活动钳身与导轨的配合面采用了燕尾槽结构，这种结构的导向精度高，承载能力强，能承受夹持时的侧向力矩，即便在锤击工件校正的场景下，也能保证钳身不会出现偏移或抬升。从外形尺寸来看，这套台钳的钳口宽度适配常规中小型工件的夹持需求，最大开口距离覆盖了常见的五金零件、小型机加工件的尺寸范围，整体高度控制在合理范围，安装后钳口的高度匹配普通钳工工位的操作高度，作业时手臂可以自然放置，减少长时间操作的疲劳感。各部件的装配公差经过了合理匹配，固定钳身与底座的连接采用了可回转结构，松开锁紧手柄后可以根据作业需求调整钳身的水平角度，调整到位后锁紧即可固定角度，方便不同角度的加工作业，不用反复拆装工件调整位置。

　　丝杠的末端设计了限位结构，避免活动钳身移动到最大行程时脱出导轨，钳身的所有棱边都做了倒角处理，避免安装和使用过程中划伤操作人员，固定钳身的安装孔位做了沉头设计，螺栓安装后头部不会突出底座表面，保证安装后底座与工作台面完全贴合，不会出现晃动。在实际选型适配时，需要根据作业场景的夹持力需求匹配对应规格的组件，这套装配结构的夹持力可以满足常规锉削、锯切、小型零件钻孔、攻丝等作业的需求，如果是重型锤击或大切削力的加工作业，需要对应加大各结构件的壁厚，提升丝杠的直径来保证整体刚性。

　　各组成部件的加工工艺也在设计时做了考虑，钳身主体采用铸铁材质，具备良好的减震性，能吸收加工作业时产生的振动，丝杠采用中碳钢调质处理，提升耐磨性和抗扭强度，钳口板采用合金钢淬火处理，保证长期使用不会出现磨损打滑的问题，所有配合面都预留了机加工余量，装配时可以通过配磨、配刮来提升配合精度，保证活动钳身移动时无卡滞，夹持时上下钳口完全贴合，不会出现工件夹偏的问题。这套装配结构没有复杂的特殊零件，所有零部件都可以通过常规机加工工艺制作，后期维护也十分方便，当丝杠、螺母或钳口板出现磨损时，只需要拆解对应部位更换易损件即可，不需要整体更换台钳，降低了长期使用的维护成本。在装配流程上，需要先将导轨面清理干净，涂抹润滑脂后再装入活动钳身，然后装配丝杠与螺母组件，调整配合间隙到合适范围后再安装钳口板，最后调试活动钳身的移动顺畅度和夹持对中度，保证夹紧时两钳口平行度符合作业要求，避免夹持工件时出现点接触导致夹持不稳。
