175×400规格精密模块化机用虎钳结构

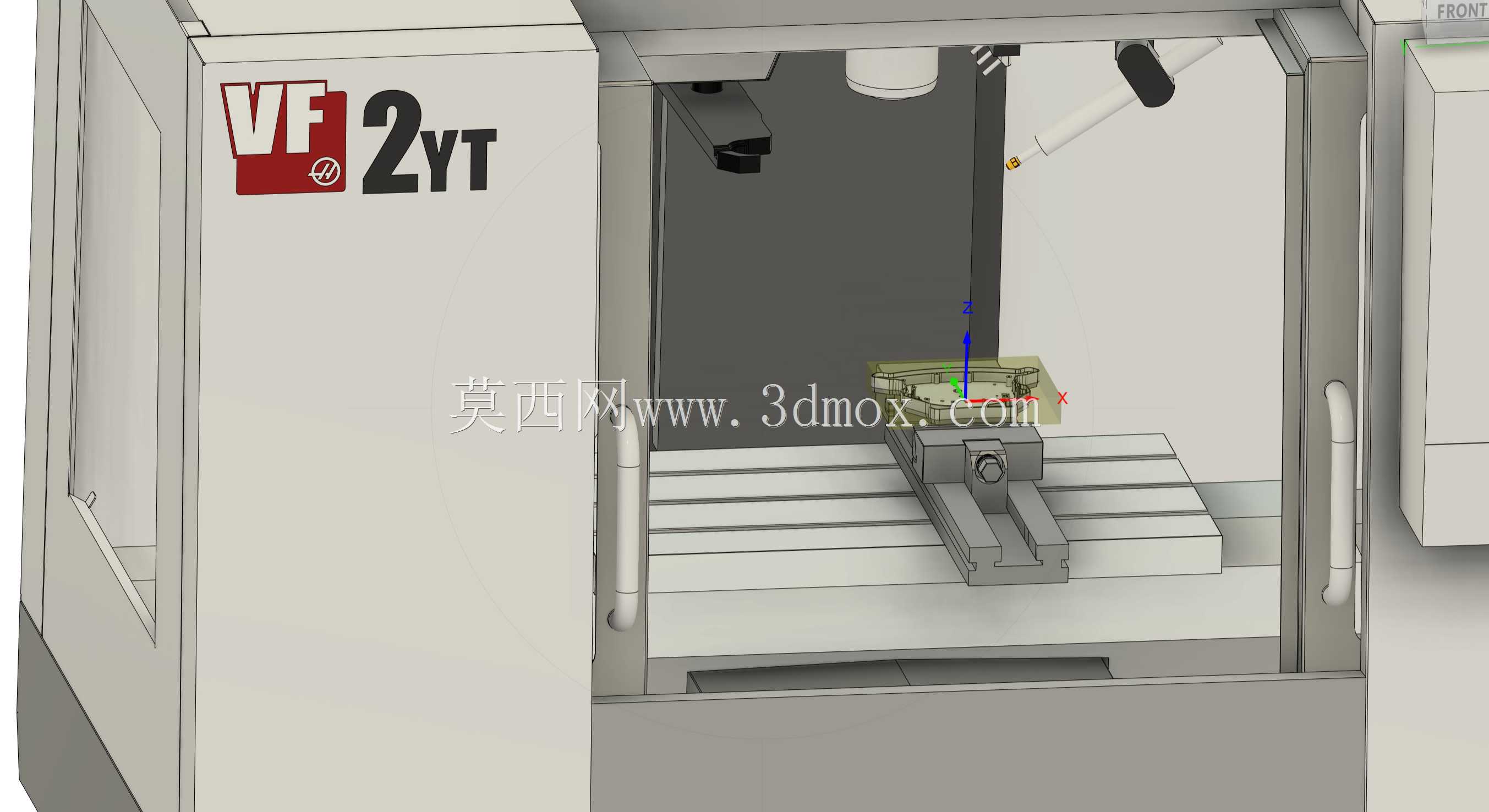

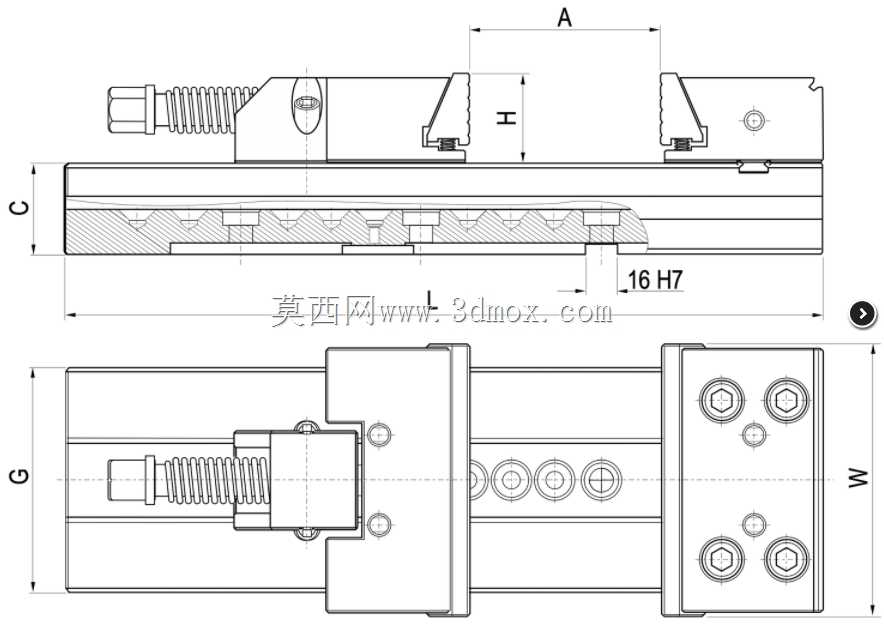

　　这款模块化虎钳的核心设计逻辑，是围绕多品种小批量机加工场景的装夹痛点展开，区别于传统固定式平口钳的单一装夹范围，它通过可拆分的钳口组件、可调整的钳身行程，覆盖从规则方料、异形件到长条形型材的装夹需求，在立式加工中心、数控铣床、精密磨床的工位上都能适配。从实际加工场景来看，普通平口钳在切换不同装夹需求时，往往需要更换整个钳体或者加装大量非标垫块，不仅占用机床待机时间，反复拆装带来的定位精度损失也很难控制在微米级公差范围内，而这款模块化结构的虎钳，将固定钳身、活动钳块、定位挡块、加高钳口都做成了可快速拆装的标准组件，不需要额外打表找正基准，仅通过钳身自带的定位键与机床工作台T型槽配合，就能快速完成组件更换后的精度复位。它的175mm钳口宽度、400mm最大开口行程，是经过大量加工场景数据验证的尺寸边界：175mm的钳口宽度刚好覆盖常规三轴加工中心工作台的单工位装夹宽度，不会因为钳体过宽遮挡主轴加工行程，也不会因为钳口过窄导致大尺寸工件装夹时受力点偏移；400mm的最大开口，既可以满足常规模架块、异形结构件的一次装夹加工需求，也能通过搭配不同的平行垫块，实现长条形型材的分段装夹，不需要多次移动工件重新找正。

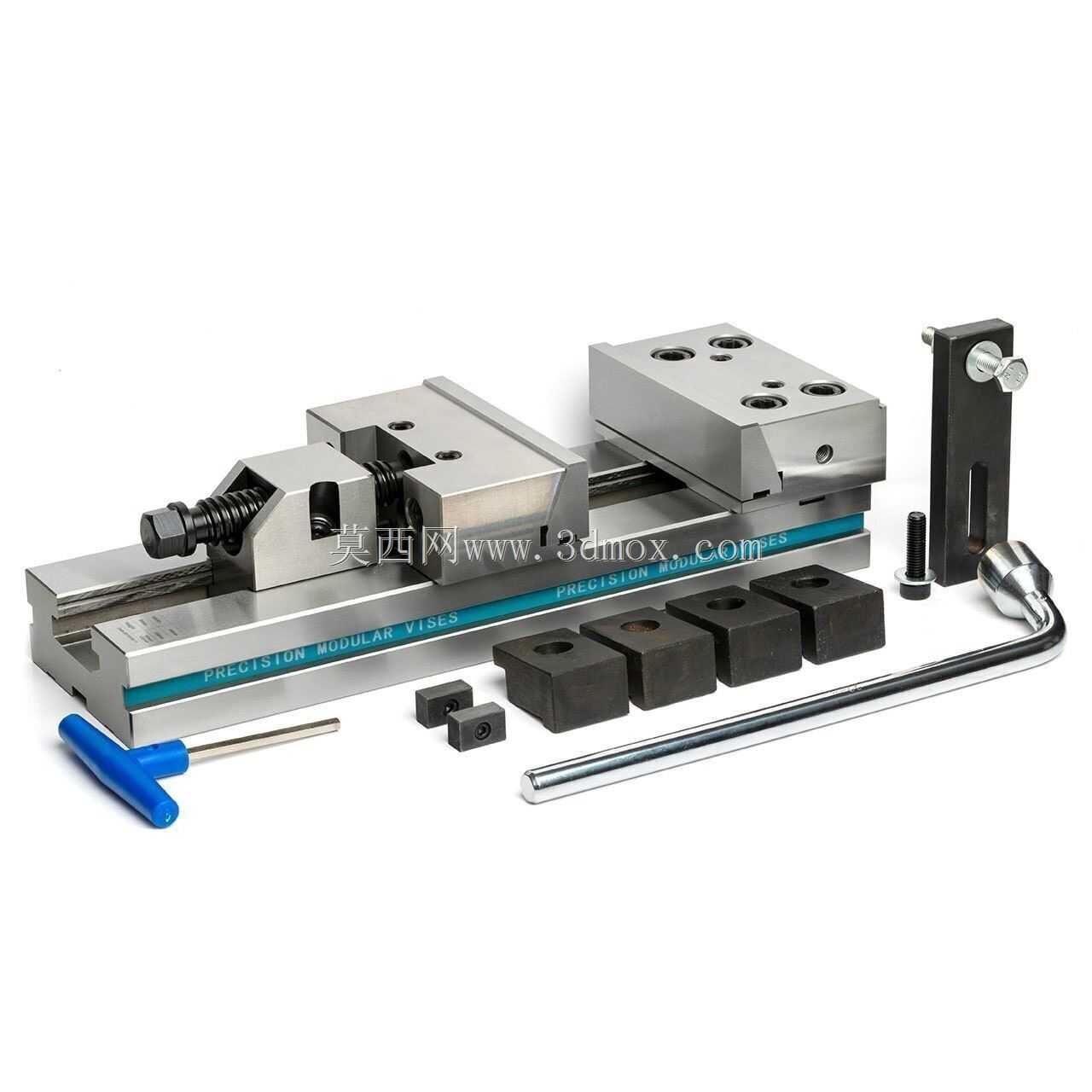

　　从功能特性上看，钳身主体采用高碳钢整体淬火后精磨成型，导轨面的直线度公差控制在0.01mm/100mm范围内，活动钳块的进给丝杆采用梯形螺纹传动，配合消间隙螺母结构，在重切削时不会出现钳口退让的问题，避免加工过程中工件窜动导致的崩刀、尺寸超差问题。配套的可换钳口包含光面平钳口、齿形防滑钳口、V型圆料钳口三种标准件，光面平钳口用于精加工件的装夹，不会在工件表面留下夹痕；齿形防滑钳口用于毛坯件、重切削工序的装夹，夹紧力足够大不会打滑；V型钳口则专门用于圆轴类零件的装夹，不需要额外制作V型块就能保证圆料的同轴度找正。

　　设计阶段还考虑了安装边界的适配性，钳身底部的定位键槽采用标准18mmT型槽间距设计，直接适配绝大多数加工中心、铣床的工作台槽距，不需要额外制作过渡连接板；钳身的总高度控制在120mm以内，搭配加高钳口后总高度不超过180mm，不会因为钳体过高导致主轴Z轴行程不足，也能避免长刀具悬伸带来的刚性下降问题。在实际生产应用中，这类模块化虎钳特别适合工装夹具快速换型的柔性生产单元，一条生产线加工不同品类的零件时，只需要更换对应的钳口组件、调整活动钳块的位置，就能在几分钟内完成装夹工装的切换，相比传统专用夹具，能减少70%以上的工装准备时间。

　　同时它的模块化设计也降低了后期维护成本，丝杆、螺母、钳口这些易损件都可以单独更换，不需要整体报废钳体，长期使用的成本远低于传统固定式虎钳。钳身侧面还预留了定位挡块的安装孔位，可以加装轴向定位挡块，实现工件的Z向快速定位，批量加工时不需要每一件都打表找正Z向坐标，能大幅提升批量加工的效率。配套的夹紧手柄采用省力杠杆结构，不需要借助加力杆就能达到足够的夹紧力，避免操作工过度加力导致丝杆变形或者钳口崩损。整套结构的所有活动配合面都设计了防尘密封结构，加工产生的铁屑、切削液不会进入导轨和丝杆配合面，日常维护只需要定期加注润滑脂即可，不需要频繁拆解清理铁屑，能适应车间多粉尘、多切削液的恶劣加工环境。
