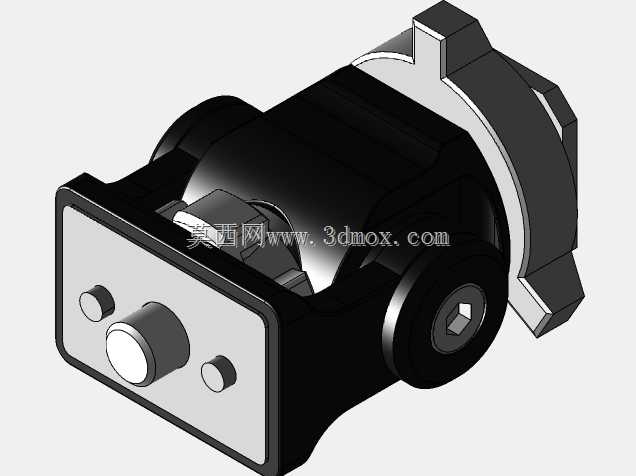

ANDYCINE迷你热靴安装座结构设计

在影视拍摄、单兵vlog创作、小型直播机位搭建这类场景里，外接监视器、无线图传、补光灯、小型麦克风这类附件的固定一直是影响拍摄效率的核心细节，这款迷你热靴安装座就是针对这类轻量化机位拓展需求开发的连接构件，区别于市面上常见的一体式不可调热靴座，它自带角度调节的云台功能，能在不额外增加快装组件的前提下完成附件的俯仰角度微调，减少拍摄过程中反复拆装调整配件的冗余操作。

从实际使用的工况来看，这类安装座大多搭载在微单相机、运动相机、小型手持稳定器的顶部热靴接口上，日常使用中需要承受外接监视器这类重量在200g到500g区间的设备，同时还要应对移动拍摄过程中的小幅振动，所以设计过程中首先把安装配合边界的尺寸精度放在了首位：顶部与相机热靴连接的卡槽严格遵循标准热靴的接口尺寸公差，插拔阻尼控制在既能徒手顺利安装、又不会在设备倾斜时出现松脱的区间，底部用于连接外接附件的1/4-20标准螺孔同轴度控制在0.1mm以内，避免附件安装后出现偏斜，影响画面构图的水平校准。

结构设计上没有采用市面上常见的多零件拼接结构，而是把热靴锁紧、角度调节、附件连接这几个核心功能做了集成化处理，主体结构采用一体化的成型思路，把关节原点的位置做了优化，让外接附件的重心尽可能贴近相机热靴的受力中心，减少杠杆力带来的接口磨损，长时间使用也不会出现热靴接口变形的问题。考虑到实际拍摄中很多用户会快速切换附件的横竖安装状态，关节处的锁紧结构做了简化处理，不需要借助额外工具，徒手就能完成角度的锁紧与释放，锁紧后的静摩擦力能支撑常规尺寸的外接监视器不出现滑头下垂的问题。

外形轮廓上做了圆弧过渡处理，没有尖锐的棱角，避免在收纳过程中刮蹭相机机身的漆面或者显示屏，整体的外轮廓尺寸控制得非常紧凑，安装在相机顶部之后不会遮挡相机的翻转屏，也不会和相机顶部的内置麦克风、取景器产生结构干涉。侧面的调节旋钮做了防滑纹理处理，即使在冬天戴薄手套操作也能顺利拧动锁紧，旋钮的突出长度经过反复调整，既保证了足够的力臂让锁紧操作不需要太大力气，又不会突出过多在狭窄拍摄空间里误碰移位。

安装边界的设计上，坐装式的固定方式让整个安装座的受力面完全贴合相机热靴的顶面，受力均匀分布在整个热靴接触面上，不会出现单点受力过大压坏热靴触点的问题。热靴锁紧部分的结构做了适配优化，既能兼容标准的通用热靴接口，也能在冷靴接口上正常固定使用，不需要额外更换转接零件。关节部分的转动阻尼做了分段设计，小角度调整时阻尼均匀顺滑，不会出现卡顿或者突然松垮的情况，调整到目标角度后锁紧没有虚位，拍摄过程中即使有轻微的碰撞也不会出现角度偏移。

从结构建模的角度来说，这类小型摄像配件的设计难点不在于复杂的曲面造型，而在于配合尺寸的精准把控：热靴卡槽的宽度、深度尺寸如果偏差0.1mm，就会出现插不进去或者安装后旷量过大的问题；关节处的配合间隙如果控制不好，要么转动卡涩，要么锁紧后仍然有晃动间隙；1/4螺孔的位置如果偏离中心，安装附件后就会出现重心偏移，长时间使用会加剧接口的磨损。建模过程中把所有配合面的公差都按照精密五金配件的标准做了预留，所有的安装边界都和市售主流相机、外接附件的接口尺寸做了匹配校验，确保实际生产或者3D打印制作之后能直接投入使用，不需要二次修配。

不同于大型工业设备的结构设计，这类面向影像创作场景的小型功能配件，每一处尺寸的调整都直接影响实际使用的手感，比如旋钮的直径如果小2mm，锁紧的时候就需要更大的力气，操作手感会明显下降；如果主体部分的壁厚做薄0.5mm，整体的刚性就会下降，挂载较重的监视器时会出现轻微的形变，影响画面稳定性。整个结构在保证足够结构强度的前提下做了轻量化处理，整体重量控制在很低的区间，不会给手持拍摄增加额外的负重负担，也不会因为配件过重导致相机头重脚轻，影响手持拍摄的平衡感。
