Genmitsu款铝制小型台虎钳夹持工装

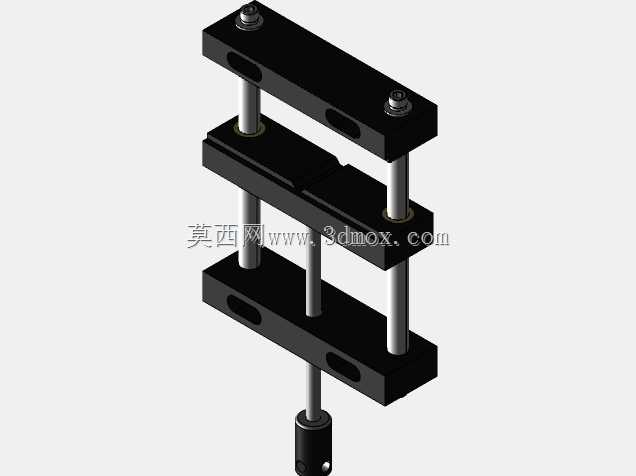

日常在小型CNC加工、桌面级手工制作场景里，经常会遇到小尺寸工件装夹不稳的问题，尤其是做铝件小批量打样、塑料件修边、PCB板钻孔这类操作时，常规台虎钳要么自重过大占用桌面空间，要么钳口行程不足无法适配不同宽度的工件，这款铝制台虎钳就是针对桌面作业场景设计的夹持工装。整体结构采用多层铝制压板搭配光轴导向的设计，没有复杂的传动构件，核心的夹紧力通过底部的丝杆结构传递，转动丝杆时中间的活动钳身会沿着两根平行光轴上下移动，配合上下两层固定压板形成稳定的夹持区间，光轴导向的设计能避免活动钳身在夹紧过程中出现偏摆，保证钳口的平行度，防止工件夹歪影响加工精度。

从实际使用的角度看，这款台虎钳的安装边界非常灵活，底部预留的安装孔可以直接固定在工作台面、CNC机床的T型槽工作台或者木质长凳工作面上，不需要额外制作复杂的转接板，对于经常需要在不同工位切换作业的工人来说，拆装转移都很方便。外形尺寸控制在10.2英寸×5.5英寸×1.6英寸的区间内，整体占用的桌面面积很小，不会挤占其他工具的摆放空间，同时钳口的最大张开行程可以覆盖绝大多数小型加工件的夹持需求，不管是方形的铝块、条形的型材还是不规则的塑料壳体，都可以通过调整活动钳身的位置找到合适的夹紧点。

设计过程中没有采用传统台虎钳的铸铁材质，转而选用铝合金作为主体结构材料，一方面是为了降低整体自重，方便单人搬运转移，另一方面铝合金的加工性能好，后期如果需要根据特殊工件修改钳口形状，直接在原有压板上铣削定制型面就可以，不需要重新制作整个钳身。导向光轴采用钢制材料，表面做了硬化处理，长期滑动使用也不会出现明显的磨损间隙，避免因为导向间隙过大导致夹持精度下降。丝杆部分没有做外露的设计，大部分结构藏在下层压板的下方，加工过程中产生的铝屑、塑料碎屑不容易落到丝杆螺纹里，日常清理维护只需要刷掉表面的碎屑即可，不需要频繁拆解保养。

在实际加工场景里，这款台虎钳除了常规的工件夹持，还可以配合垫块使用，夹持不同高度的工件时，在钳身和工件之间垫上对应厚度的铝块，就能保证工件的加工面处于水平状态，做侧面钻孔、端面铣削的时候都能保证加工基准统一。和大型机用虎钳相比，它的夹紧力虽然没有那么大，但应对小型工件的轻切削、打磨、装配作业完全足够，不会因为夹紧力过大导致薄壁工件变形，尤其是加工薄铝片、3D打印件这类容易夹变形的工件时，铝合金钳身的接触面积更大，压力分布更均匀，能有效减少工件夹伤的概率。

结构上没有多余的冗余设计，所有的连接部位都采用内六角螺丝固定，长期使用如果出现零件磨损，只需要更换对应的光轴、螺丝或者丝杆就可以继续使用，不需要整体报废，维护成本很低。钳口的工作面没有做额外的齿纹设计，是平整的铝面，夹持表面精度要求高的工件时，不会在工件表面留下压痕，如果需要夹持圆形工件，也可以自行在钳口面上加工V型槽，拓展夹持场景。整体的装配公差控制在合理范围内，活动钳身移动的时候没有明显的卡顿，夹紧后钳口的上下平行度误差很小，装夹工件后不需要反复找正就能直接进行加工，能节省不少作业前的准备时间。对于桌面级加工场景、手工装配工位、学校实训教学场景来说，这种轻量化的铝制台虎钳实用性很强，既可以作为小型CNC设备的配套夹具，也可以单独作为手工工位的夹持工具使用。
