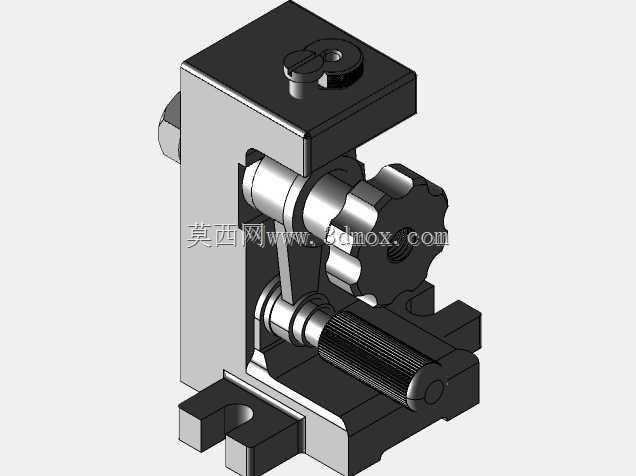

带灌木销定位的标准钻孔夹具结构

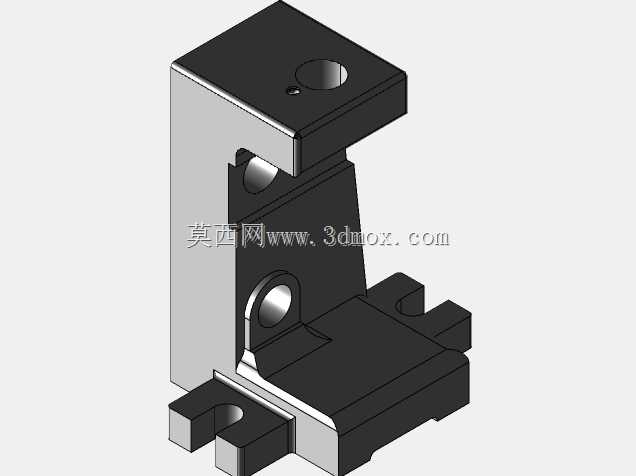

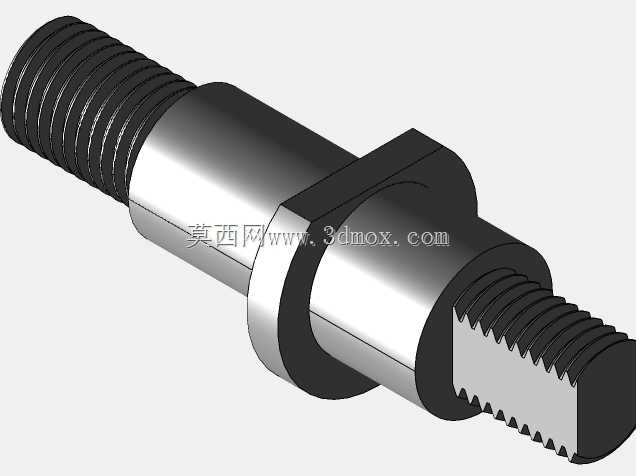

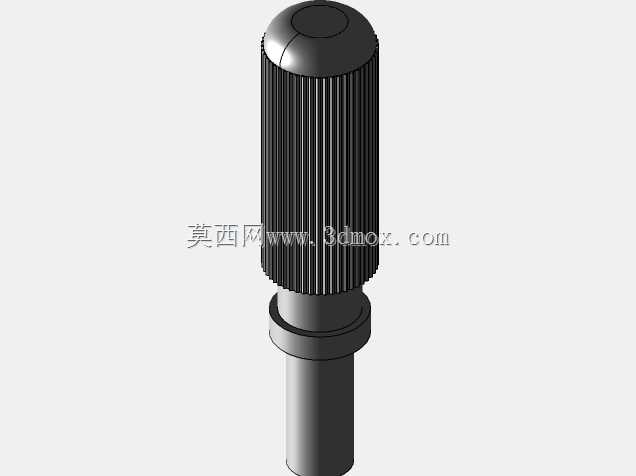

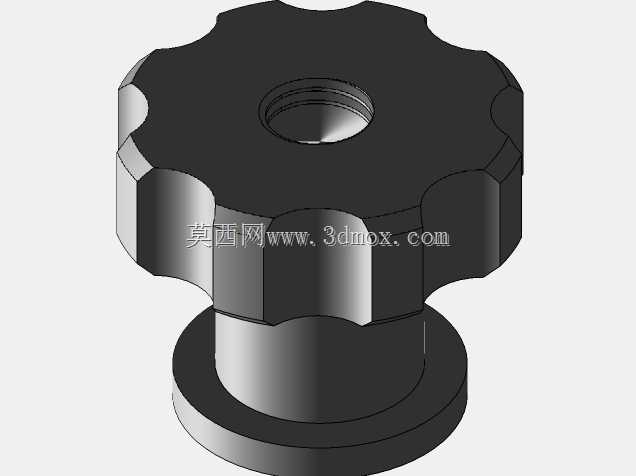

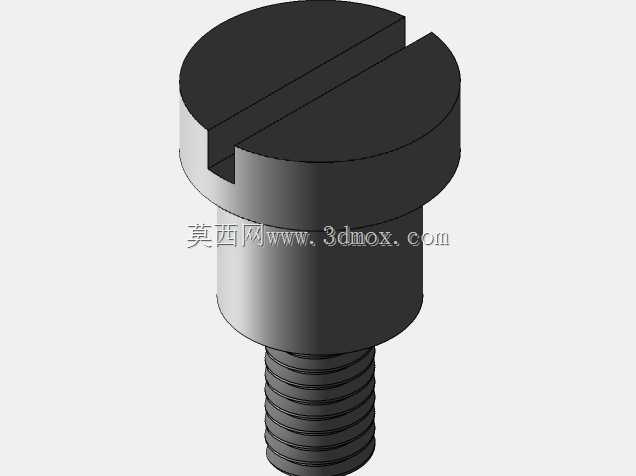

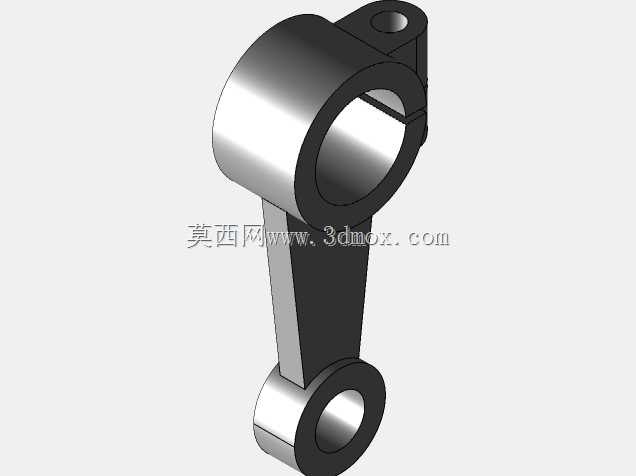

　　夹具的定位单元采用灌木销作为核心定位元件，灌木销与工件的预制定位孔采用小间隙配合，配合公差控制在H7/g6区间，既能保证工件快速装拆，又能限制工件沿X、Y轴的平动自由度，搭配侧面的可调顶紧塞子，可限制工件绕Z轴的转动自由度，实现完全定位，避免过定位导致的工件装夹变形。夹紧单元采用曲柄式快速夹紧结构，通过带滚花的星形手轮驱动曲柄连杆机构，带动压头向工件定位面移动，滚花手轮的齿形间距经过优化，操作人员戴劳保手套也能可靠施力，无需额外扳手即可完成夹紧动作，单工位装夹时间可控制在3秒以内，大幅提升批量加工的节拍效率。在变压器铁芯叠片、接线端子排等小型零件的钻削加工场景中，这类带灌木销的钻孔夹具是工位上的核心定位工装，主要适配台式钻床、小型立式钻床的单孔或同轴多孔加工工序，解决薄壁、异形小零件装夹定位偏差、钻孔同轴度超差的常见问题。从结构设计逻辑来看，整个夹具采用立式L型基座作为承载主体，基座底部设置两个对称的带安装槽的支脚，安装槽为长圆形腰孔结构，可适配钻床工作台不同间距的T型槽螺栓固定，安装时可沿腰孔方向微调夹具的水平位置，保证钻套轴线与钻床主轴轴线的同轴度误差控制在0.02mm以内，避免钻孔偏斜。

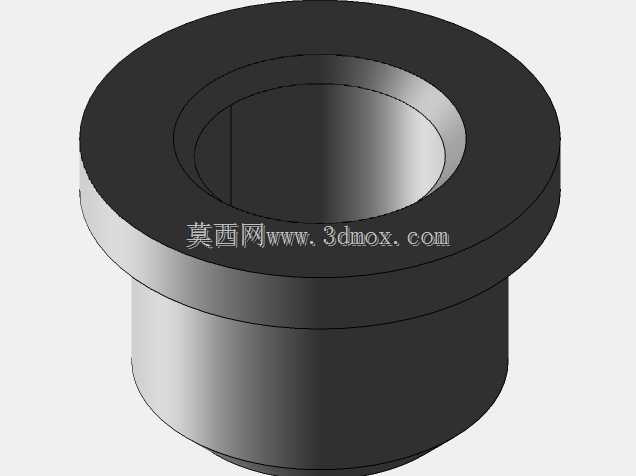

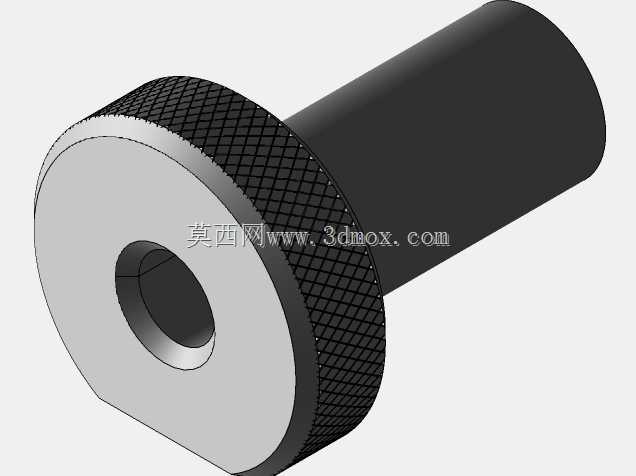

　　夹具的钻套导向单元设置在夹紧机构上方，钻套与基座上的安装孔采用过盈配合，钻套内孔根据常用钻头直径设置标准公差，可有效引导钻头进给，避免钻头入钻时打滑偏移，针对不同直径的钻孔需求，可快速更换对应规格的钻套，无需调整整个夹具的定位基准。从安装边界来看，整个夹具的总高度控制在120mm以内，横向最大宽度85mm，纵向深度70mm，占用钻床工作台的面积不足0.01㎡，适合多工位并排布置，在小型零件批量加工的生产线中，可同时在一台钻床工作台上安装4-6套同类型夹具，配合多轴钻 head 实现多孔同步加工。

　　结构细节上，所有活动连接部位都设置了润滑注油孔，日常维护时只需定期注入少量锂基脂，即可保证曲柄机构、顶紧塞子的动作顺畅，避免长期使用出现卡滞；基座的非加工面都做了发黑处理，提升工装的防锈能力，加工面的粗糙度控制在Ra1.6以下，保证定位基准面的平面度，避免工件装夹时出现倾斜。实际使用过程中，这类夹具尤其适合电源变压器生产环节中的接线片、安装支架等薄板类零件的钻孔加工，这类零件厚度普遍在1-3mm之间，自由状态下钻孔极易出现毛刺过大、孔位偏移的问题，通过该夹具的定位与夹紧，可将孔位尺寸公差稳定控制在±0.05mm以内，钻孔端面的毛刺高度不超过0.1mm，减少后续去毛刺的工序工作量。

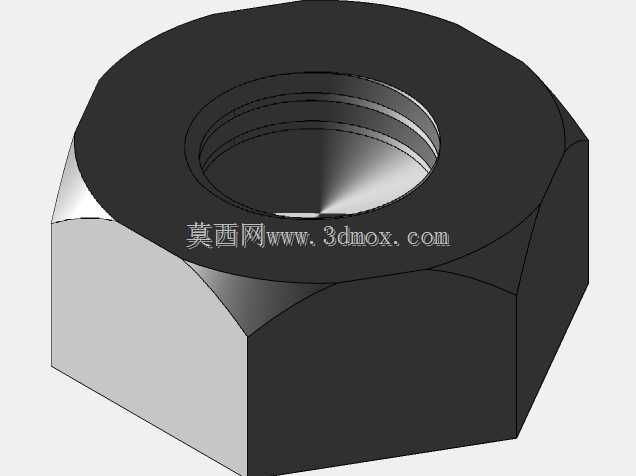

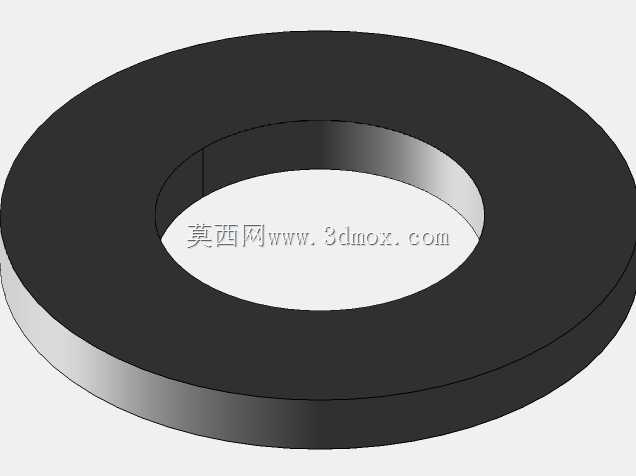

　　设计时还考虑了手提移动的需求，在基座的非定位侧设置了内嵌式手提槽，操作人员可单手完成夹具的搬运与换位，无需额外吊装工具，适配多品种小批量生产时的频繁换线需求。夹紧力的传递路径经过优化，曲柄机构的力臂比设置为1:5，操作人员只需施加10N左右的手轮转动力，即可在压头处产生50N的夹紧力，既能保证工件在钻削过程中不发生位移，又不会因为夹紧力过大导致薄壁零件出现压痕变形。定位用的灌木销采用可拆卸结构，当灌木销出现磨损导致定位间隙超差时，只需松开侧面的紧固螺母即可快速更换新的定位销，无需对整个夹具进行返修，大幅降低工装的维护成本。
