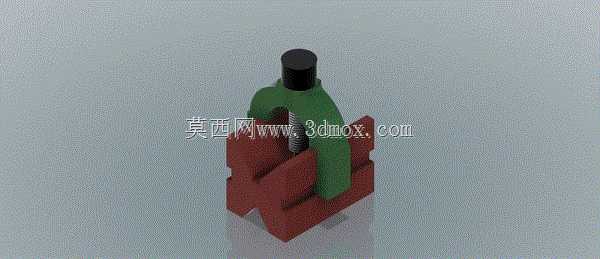

V型夹紧工装装配结构与运动演示

在机加工、钳工装配以及零部件检测工序里，轴类、套类等回转体零件的装夹定位一直是影响作业精度与效率的关键环节，这款V型夹紧结构正是针对这类场景开发的手动夹紧工装，能够在小批量零件加工、工位临时装夹、样件检测定位等场景下，为圆柱形工件提供稳定的夹持力与精准的定位基准。从实际使用逻辑来看，这类V型夹不需要复杂的动力源，纯手动操作即可完成夹紧与松脱，非常适合机修工位、教学实训台、小型加工坊的零散作业需求，相比通用台钳，它的V型定位面能够自动适配不同直径的回转体工件，不需要额外更换钳口垫块，装夹时工件的中心高一致性更好，能有效减少找正时间。

从结构设计层面拆解，这套夹紧装置的核心定位基准是底部的V型块，V型开口角度采用行业通用的90度设计，这个角度兼顾了定位精度与夹持范围，开口两侧的定位面经过平面度与对称度公差约束，保证工件装夹后轴线与V型块底面平行，不会出现装夹歪斜的问题。V型块本体采用分体式结构设计，底部带有定位滑槽，能够配合工作台的T型槽进行位置调整，适配不同长度工件的装夹需求，滑槽的宽度公差按照H7精度设计，与标准T型槽螺栓配合时间隙极小，装夹受力时不会出现偏移。夹紧执行部分采用弓形夹臂配合丝杠螺钉的结构，夹臂的弧形轮廓既避开了工件上方的操作空间，又保证了足够的结构强度，丝杠顶端的圆柱压头采用活动连接设计，夹紧时压头能够自适应贴合工件上表面，不会因为丝杠的旋转带动工件发生转动位移，压头的端面做了防滑纹理处理，夹紧后工件不会出现轴向窜动。

在装配逻辑上，这套结构的所有运动部件都做了间隙配合设计，丝杠与夹臂的螺纹副采用梯形螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨损性能更好，反复夹紧松脱也不会出现螺纹滑牙的问题，夹臂与V型块的连接部位设置了导向限位结构，夹臂升降时不会出现左右偏摆，保证压头始终对准V型槽的中心位置。从安装边界来看，这套V型夹的整体轮廓尺寸适配常规的钳工工作台与小型铣床工作台，底部的安装孔位间距符合标准工装的安装尺寸规范，不需要额外加工转接板就可以直接固定在台面上，夹臂的最大开口行程能够覆盖常见直径范围的轴类零件，从细杆类的小直径销轴到中等直径的传动轴都可以稳定夹持。

在实际使用过程中，操作人员只需要将工件放置在V型槽内，旋转顶部的旋钮就可以带动丝杠下压，通过压头将工件压紧在V型定位面上，整个夹紧过程的行程很短，操作效率很高，夹臂的侧面预留了扳手卡位，当需要更大夹紧力的时候，可以借助扳手额外加力，满足铣削、钻孔等有切削力工况下的装夹需求。这套结构的所有零件都采用常规的机加工工艺即可生产，V型块与夹臂可以采用45号钢调质处理，表面做发黑防锈处理，丝杠部分采用40Cr材质淬火处理，提升螺纹的耐磨性能，活动压头与工件接触的部位可以根据需求更换铜质垫块，避免夹伤工件表面。从运动演示的逻辑来看，整个装配动画完整还原了从零件组装到夹紧动作的全流程，能够清晰看到每个零件的装配关系与运动轨迹，对于工装设计人员来说，可以直接参考这套结构的尺寸比例与配合公差，根据自身的装夹需求调整V型块的开口尺寸、夹臂的高度以及丝杠的直径，快速衍生出适配不同工位的V型夹紧工装，不需要从零开始进行结构设计，能够有效缩短工装开发的周期。
