汽车焊装线BIW固定工装基座结构

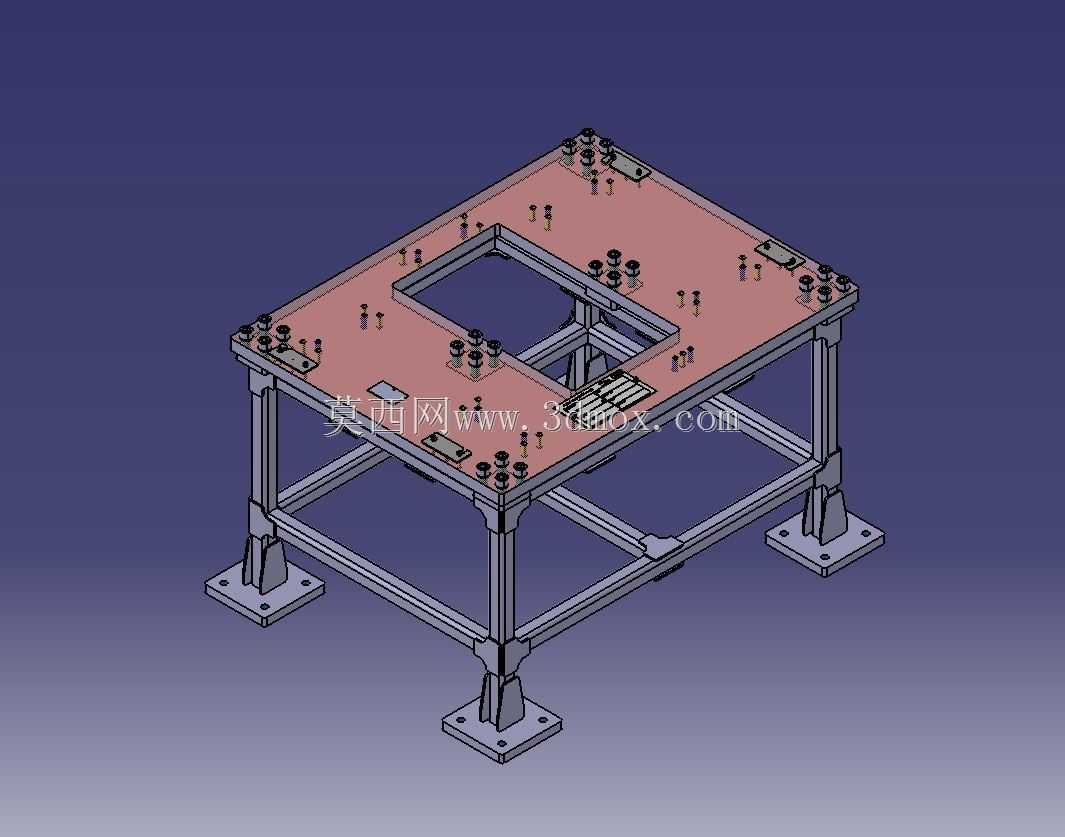

　　在汽车整车制造四大工艺的焊装环节，白车身（BIW）总成的拼接精度直接决定整车外观匹配度、结构强度与后续总装工序的装配顺畅度，而焊装工位的固定基座作为所有定位夹具、夹紧单元、检测模块的承载基础，其刚性、平面度、安装点位精度是整套焊装工装稳定运行的核心前提。这套固定装置基础结构采用方管型材搭建主体框架，整体为矩形落地式布局，四根主支撑立柱分布在框架四角，每根立柱底部配置带安装孔的方形地脚板，可通过膨胀螺栓或化学锚栓与车间混凝土地面刚性连接，地脚板与立柱之间设置加强筋板，抵消焊装作业中频繁夹紧、焊接操作带来的侧向冲击力与振动载荷，避免长期使用后基座出现沉降偏移。

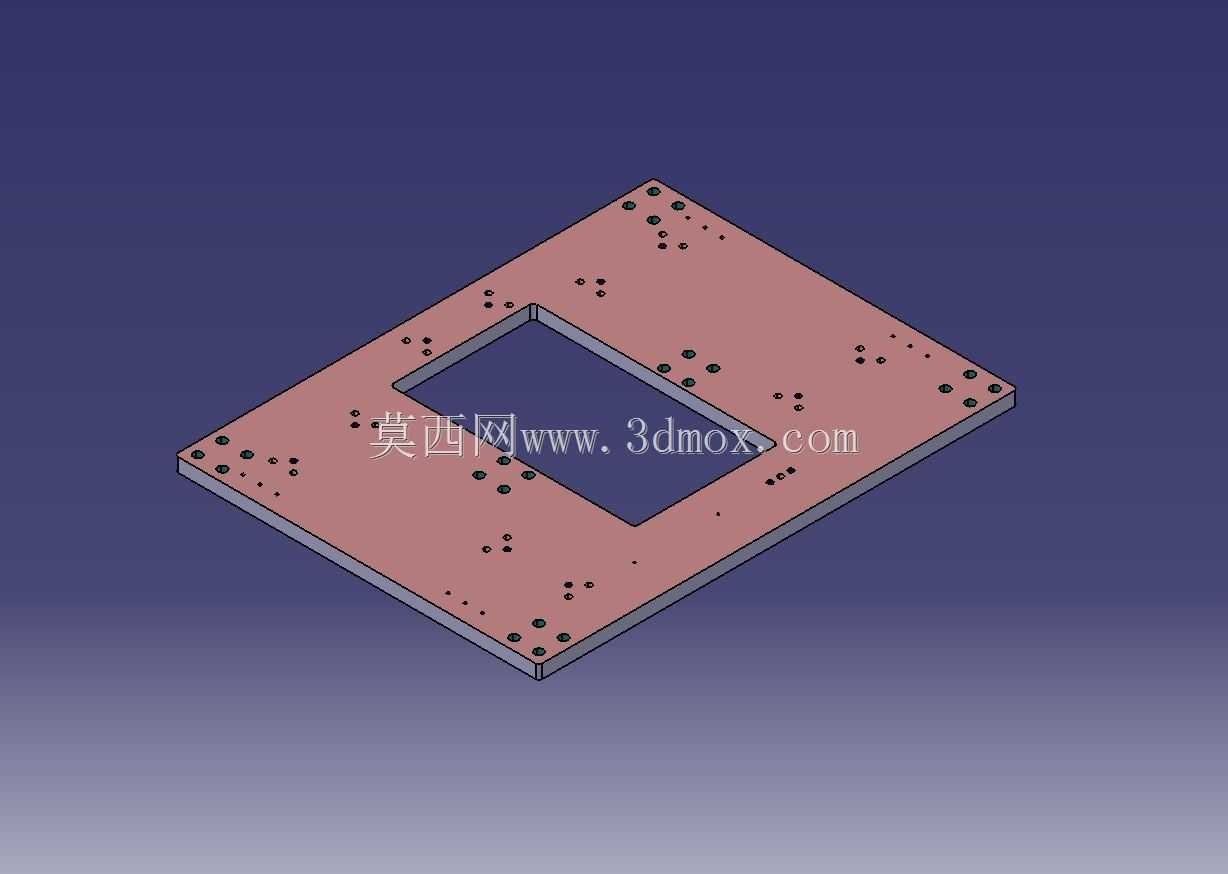

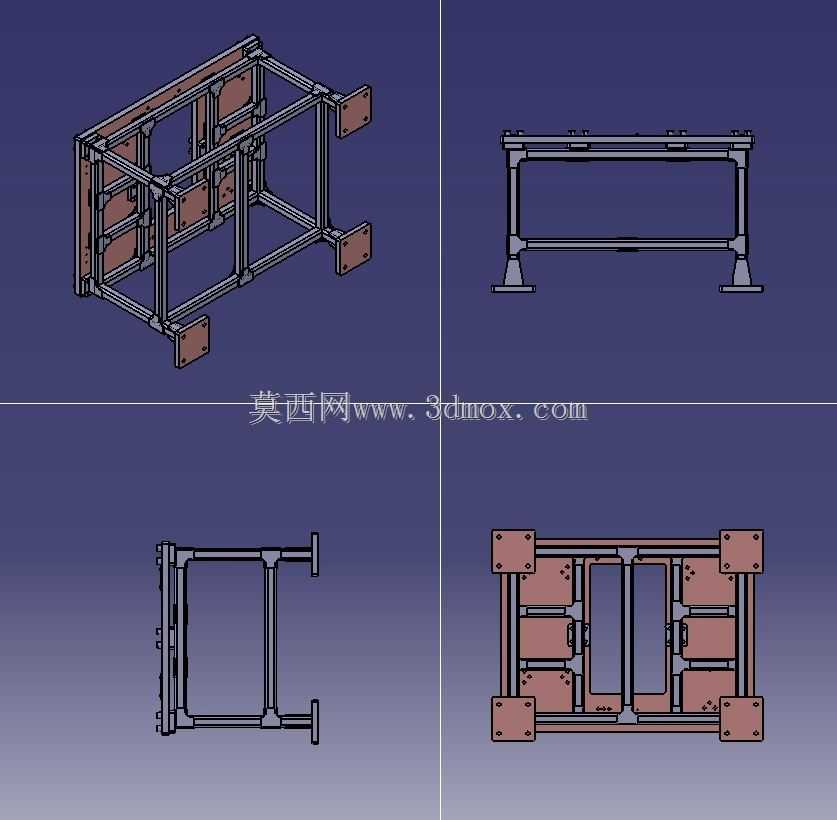

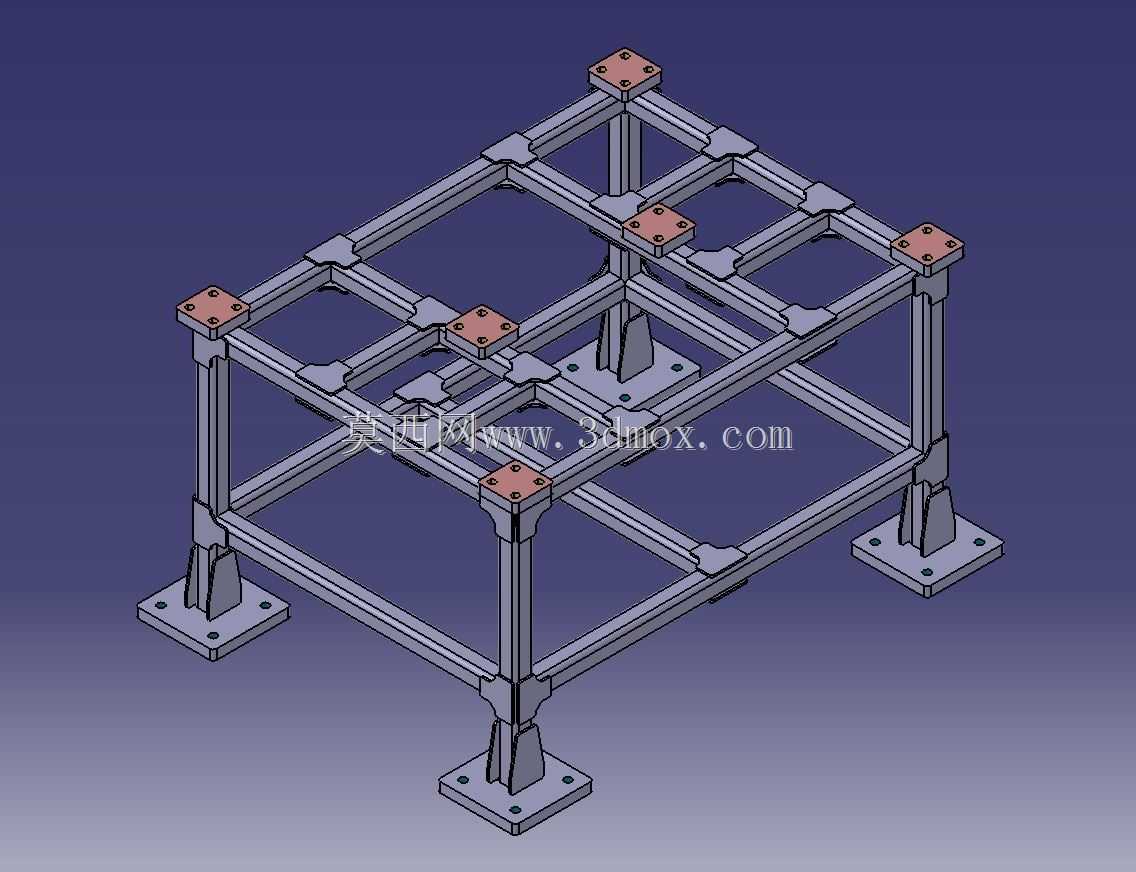

　　框架上层为整块加工后的安装平台板，平台中部预留大尺寸矩形镂空区域，一方面为焊装作业时的焊枪走位、工件底部避让、管线排布预留操作空间，另一方面可大幅降低基座整体自重，减少型材用量的同时保证结构刚性不会出现明显衰减。平台表面按照不同车型白车身的定位基准要求，预先加工了多组标准化安装孔位与定位槽，可直接适配不同规格的定位销座、夹紧气缸安装支架、检测传感器支架，无需在现场对平台进行二次钻孔加工，缩短工装调试周期。框架中层设置横向与纵向的连接横梁，将四根主立柱连接为整体桁架结构，横梁上预留的安装点位可用于布置焊装作业的辅助托架、工件预支撑单元、气路与电路走线槽，避免管线外露被焊接飞溅烫伤、被作业人员踩踏损坏。

　　整套基座的设计思路遵循焊装工装的模块化设计原则，所有型材连接位置均采用螺栓连接而非满焊固定，当后续车型改款、定位点位需要调整时，可通过更换局部安装板、调整横梁位置快速适配新的生产需求，无需整体报废重做基座，降低生产线迭代的改造成本。从安装边界来看，基座整体高度匹配人工焊装作业的操作高度与焊接机器人的作业半径范围，地脚安装孔的间距预留了地面二次灌浆的调整余量，平台表面的平面度公差控制在焊装工装要求的范围内，保证上层安装的所有定位单元的基准统一，避免因基座变形导致白车身拼接出现尺寸超差。

　　在实际焊装工位应用中，这套基座可作为主焊线、侧围焊装工位、底板分焊工位的通用基础承载结构，根据不同工位的作业内容，在平台上搭配对应的定位夹具、夹紧机构后，即可实现白车身分总成、总成件的固定装夹，为焊接作业提供稳定的支撑基准，减少焊接过程中的工件变形，保证每台白车身的焊接尺寸一致性。框架结构的型材选型经过刚性校核，在满载工件重量、夹紧机构作用力的工况下，平台最大变形量控制在工装设计允许的范围内，不会因为刚性不足导致定位基准偏移。所有安装孔位的位置精度按照工装设计的公差要求加工，可实现上层夹具模块的快速换装，满足多车型混线生产的柔性化生产需求，减少不同车型切换时的工装更换调试时间，提升焊装线的生产效率。基座底部的地脚设计兼顾了地面不平整的调整需求，安装时可通过垫铁调整整体水平度，保证平台平面度符合安装要求，连接位置的螺栓均采用防松设计，避免长期受振动载荷出现螺栓松动，影响工装定位精度。
