小型台式手动台虎钳结构设计方案

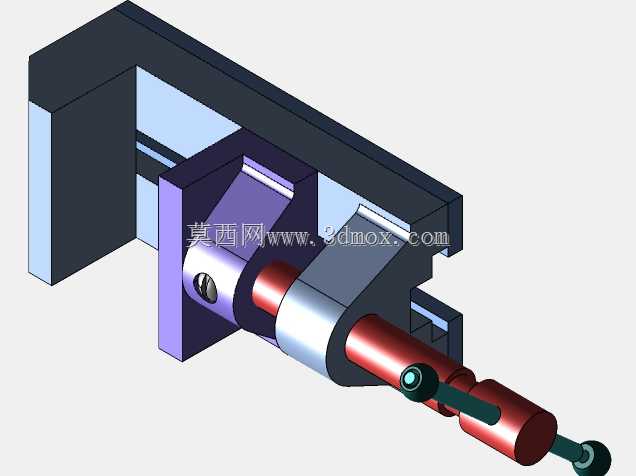

　　在常规金工实训、小型零件修配、电子元器件引脚整形、精密小零件粘接固定等场景中，这类小型台式虎钳的使用频率远高于大型机用台钳，它不需要复杂的安装基础，仅靠台面夹持结构就能固定在厚度15-60mm的工作台边缘，不会对工作台面造成永久性损伤，适配绝大多数家用工作台、学校实训台、小型维修工位的安装条件。从结构设计逻辑来看，这款虎钳采用了最经典的丝杠副传动夹紧方案，固定钳身与活动钳身的配合面采用了燕尾槽导向结构，相比平导轨结构，燕尾槽的导向精度更高，承受侧向夹紧力时不会出现钳身上抬的问题，活动钳身的行程控制在65mm范围内，足够覆盖绝大多数小型零件的夹持需求，不会因为行程过长导致丝杠刚性下降。

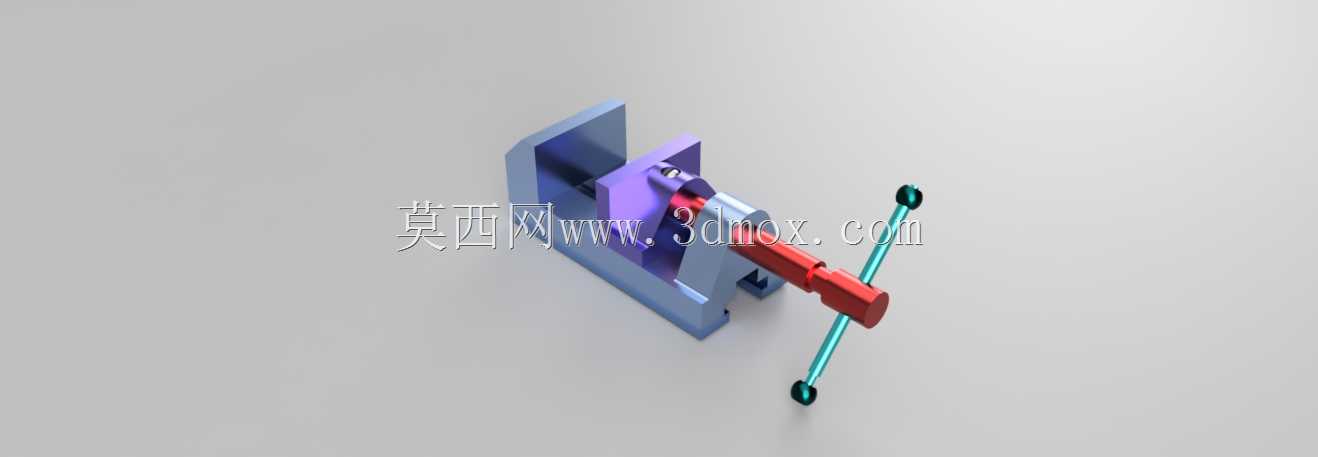

　　钳口部分设计了可更换的齿面钳口板，两个钳口板通过内六角螺钉固定在钳身上，当齿面磨损后可以快速更换，不需要整体报废钳身，钳口板的齿纹采用了交叉网纹设计，夹持金属零件时能提供足够的摩擦力，不会因为夹紧力不足导致零件打滑，同时如果夹持软质材料比如塑料件、铜铝薄片，也可以在钳口处垫铜皮或者橡胶垫，避免夹伤零件表面。操作端的手柄采用了穿销式可拆卸结构，手柄杆穿过丝杠端部的通孔，两端用橡胶球头做限位，转动手柄时不会因为施力过大导致手柄滑脱，同时当需要快速开合钳口时，可以直接抽出手柄杆，用手直接推动活动钳身快速移动，接近工件后再插回手柄杆施加夹紧力，大幅提升小行程调整的效率。

　　从安装边界来看，这款虎钳的整体底座宽度控制在120mm以内，固定钳身到活动钳身完全闭合时的总长度为180mm，完全张开时总长度为245mm，整体高度为95mm，不会占用过多工作台面空间，底座的夹持部分采用了T型丝杠压紧结构，旋转底座下方的压紧盘就能快速完成虎钳在台面上的固定与拆卸，不需要额外的螺栓紧固，适合需要频繁移动工位的维修场景。在功能设计上，这款虎钳没有多余的复杂结构，所有受力部件都采用了等强度设计，固定钳身与底座为一体化结构，避免了拼接结构带来的刚性不足问题，丝杠采用了梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，长期反复夹紧松开也不会出现螺纹滑牙的问题，丝杠与活动钳身的连接部位采用了推力轴承结构，转动手柄时的阻力更小，施加相同的手动力就能获得更大的夹紧力，不会因为长时间使用出现转动卡滞的问题。

　　在实际使用场景中，这类小型虎钳除了常规的钳工锉削、锯切作业外，还可以配合小型钻床做轻载钻孔作业的工件固定，也可以用来固定小型电路板进行焊接作业，或者固定小零件进行打磨、去毛刺处理，因为整体体积小巧，重量控制在2.3kg左右，即使是外出上门维修也可以放在工具包中携带，不会增加过多的负重。设计过程中特意规避了多余的装饰性结构，所有外轮廓都做了R2-R3的圆角处理，避免使用过程中尖锐边角划伤操作人员，活动钳身与固定钳身的配合间隙控制在0.05mm以内，夹紧零件时钳口的平行度误差不超过0.03mm，保证夹持方形零件时不会出现夹偏的问题，丝杠的尾部设置了防尘挡圈，能够阻挡金属碎屑、灰尘进入丝杠配合面，减少日常维护的频率，只需要定期在丝杠和燕尾槽配合面涂抹少量润滑脂就能长期保持顺畅的操作手感。
