带散热齿结构金属传动叶轮组件设计

这套带散热齿的金属旋转构件，常配套在小型动力传输、流体输送类设备的动力输出端，日常在小型通风设备、微型离心排液装置、轻载传动的动力衔接段都能见到这类结构的身影，很多做小型设备改型的结构工程师，在处理动力端散热与扭矩传递的平衡问题时，都会参考这类结构的设计逻辑。从实际使用场景来看，这类构件需要同时承担两个核心作用：一是作为扭矩传递的衔接件，将动力轴输出的旋转扭矩传递给后端的做功部件，比如风轮、泵轮或者传动带轮；二是依托自身的凸起齿结构，在高速旋转过程中带动周边空气流动，带走动力端轴承、绕组区域堆积的热量，避免动力部件长时间高温运行出现绝缘老化、润滑脂失效的问题。

设计这类构件的时候，首先要平衡的是重量与结构强度的关系，主体采用圆盘式的基座结构，中心位置设置带键槽的轴孔，轴孔周边做凸起的轴套结构，这个轴套的长度需要匹配动力轴的插入深度，既要保证轴与构件的配合长度足够，避免高速旋转时出现偏心晃动，又不能过度增加轴向的安装尺寸，挤占设备内部其他部件的布置空间。轴孔的公差选择需要配合动力轴的公差等级，一般采用过渡配合的公差带，既方便装配时的压装操作，又能保证运行过程中不会出现轴与构件的相对滑动，避免键槽磨损。

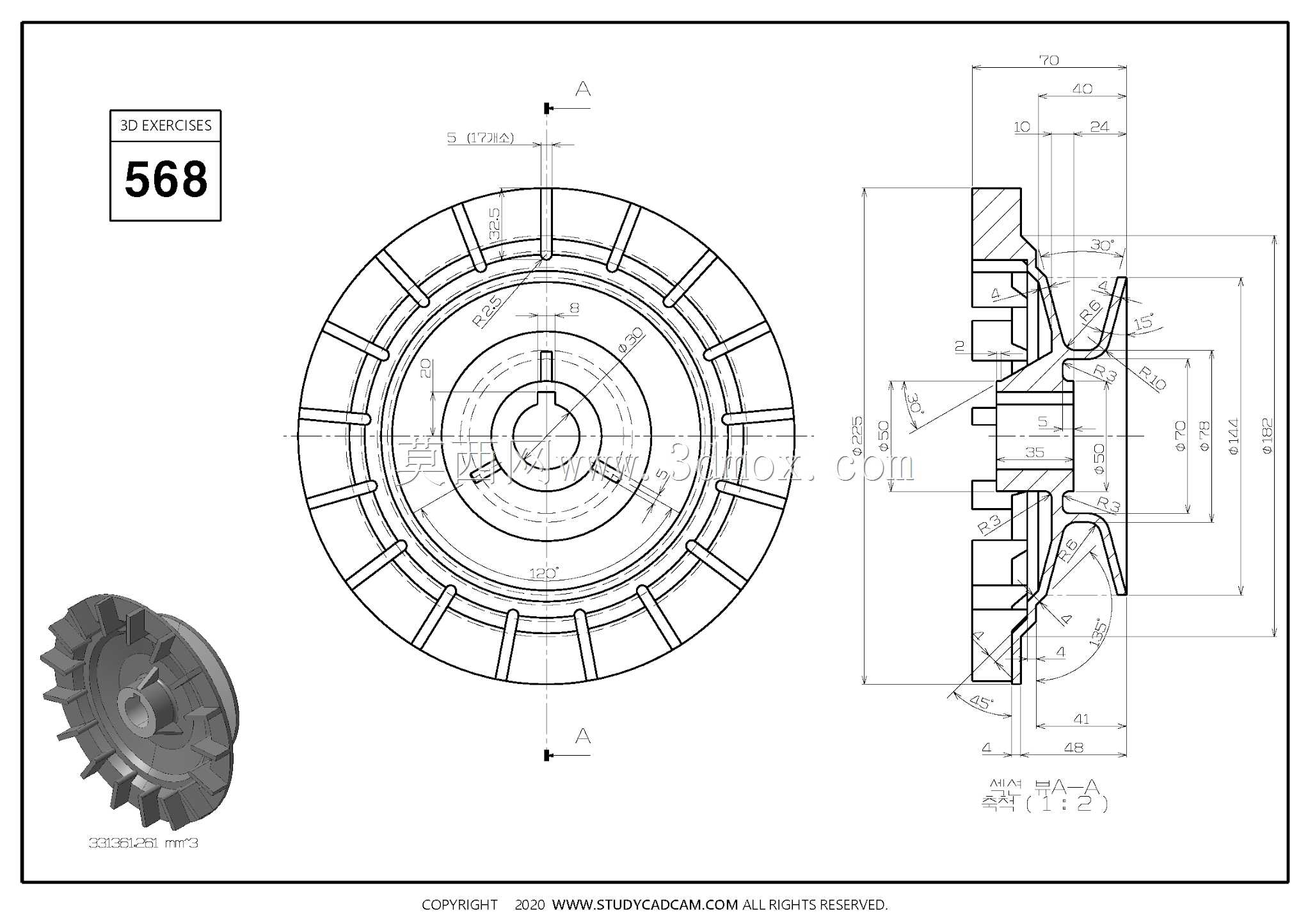

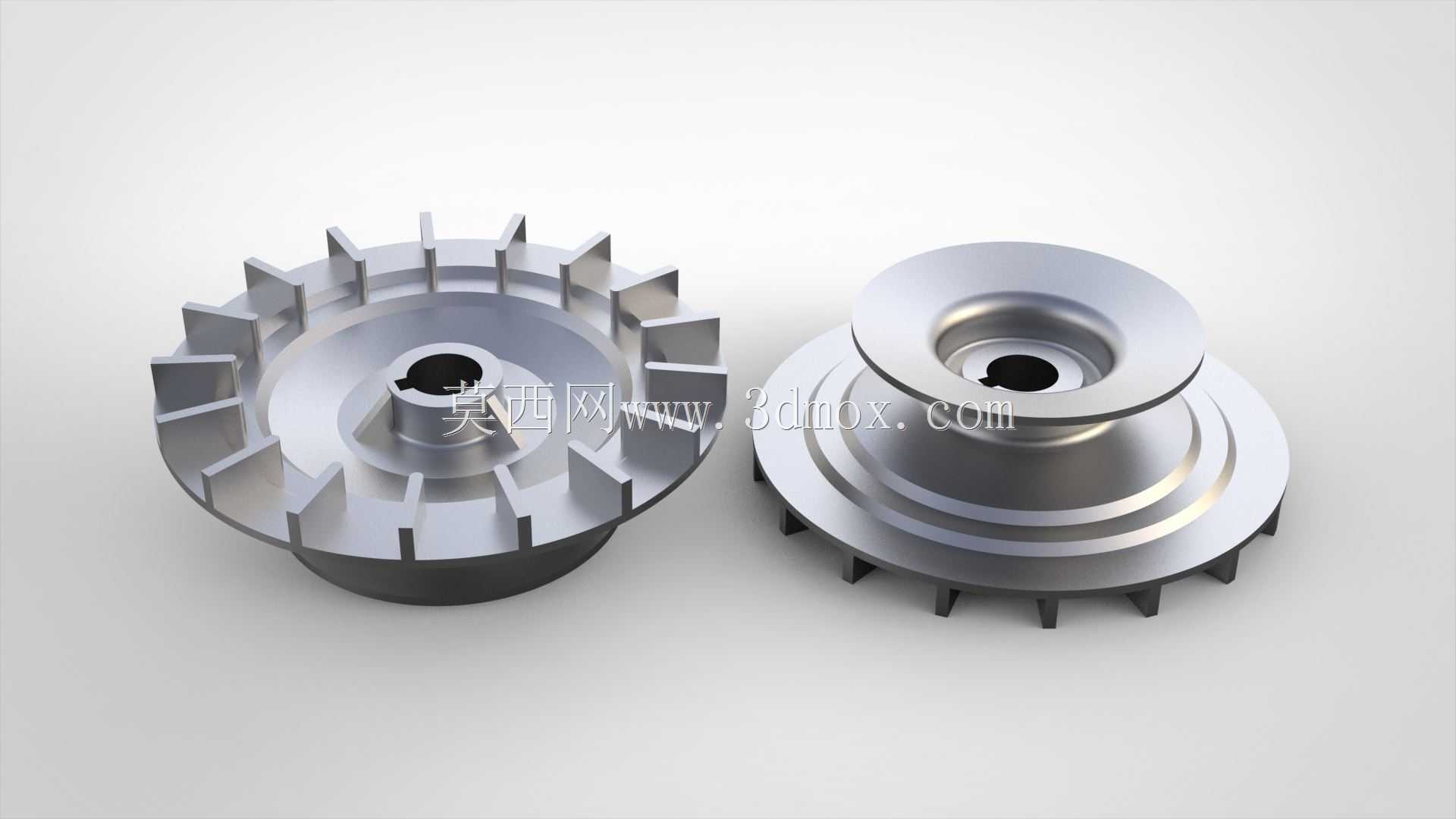

外围的散热齿采用均匀分布的直齿结构，齿的高度、厚度以及相邻齿之间的间距，都需要经过实际的散热效率与风阻计算：齿过高会增加旋转时的风阻，提升动力消耗，还容易在高速旋转时出现齿端的振动变形；齿过薄则会降低结构强度，一旦有细小异物进入齿间，很容易造成齿的断裂，断裂的金属碎块还会打坏设备内部的其他部件；齿间距过小的话，旋转时带动的空气流量不足，散热效果会打折扣，间距过大则会减少有效散热面积，同样达不到预期的散热目标。这套构件的两个配对零件，一个采用全周均匀分布的高直齿结构，侧重散热效率，适合靠近热源端安装；另一个采用阶梯式圆盘加短齿的结构，侧重传动的稳定性，适合作为带轮或者衔接轮使用，阶梯的凸台结构可以用来限位传动带或者其他衔接件，避免运行过程中出现传动件的轴向窜动。

从安装边界来看，两个零件的中心轴孔保持同轴度要求，装配后两个零件的端面需要保留一定的间隙，避免旋转过程中出现端面摩擦，间隙大小根据设备的装配精度调整，一般控制在0.5mm到2mm之间，既不会因为间隙过大造成整体轴向尺寸冗余，也不会因为加工、装配的误差导致两个零件发生剐蹭。零件的所有边角都做了倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员或者损坏密封件，另一方面也能减少旋转过程中的应力集中，提升零件的抗疲劳强度，毕竟这类零件长期处于高速旋转状态，应力集中位置很容易在交变载荷下出现裂纹。

在材质选择上，这类构件一般采用压铸铝合金或者锌合金加工，既能够保证足够的结构强度，又能控制零件自身重量，减少动力轴的负载，同时金属材质的导热性能优异，能够更快地将轴端的热量传导到散热齿上，通过旋转产生的气流带走热量。零件的表面做氧化或者喷砂处理，提升表面的抗腐蚀能力，避免长期在潮湿或者多粉尘的环境下运行出现表面锈蚀，影响动平衡精度。做三维建模的时候，需要重点校验齿的分布均匀度，每个齿的角度、尺寸偏差要控制在很小的范围内，不然零件装配后高速旋转会出现明显的振动，不仅会产生噪音，还会加速轴承的磨损，缩短整个动力单元的使用寿命。另外轴孔与外圆的同轴度、散热齿端面的平面度都是建模时需要重点标注的形位公差，这些参数直接影响零件最终的使用性能，很多新手建模时容易忽略这些形位公差的标注，导致加工出来的零件达不到使用要求，装配后出现各种运行问题。
