三爪式气动驱动夹持抓手结构设计

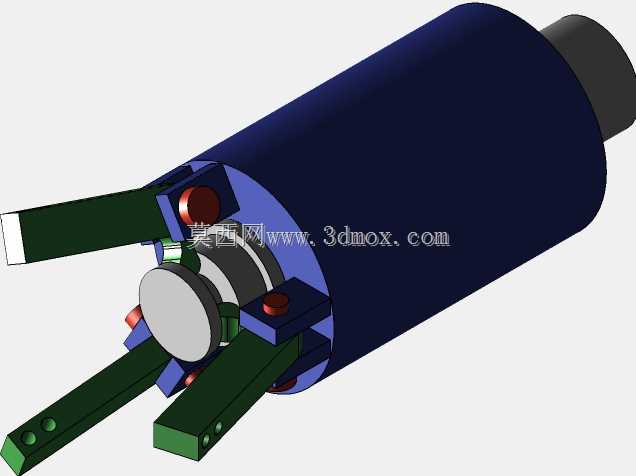

　　这类三爪驱动夹持抓手，多作为自动化产线末端执行部件使用，常见于3C电子小件分拣、小型五金件上下料、精密零件装配工位，适配小规格圆柱类、盘类工件的夹持转运，相比两爪夹爪，三爪结构对圆形工件的对中精度更有优势，夹持受力更均匀，不易出现工件偏斜夹伤的问题。从结构设计来看，该夹爪采用周向均布的三个夹指布局，夹指根部通过铰接结构与主体基座连接，内置的驱动件推动中部的滑动压盘做轴向位移时，会同步带动三个夹指绕铰接点转动，实现同步张开与收拢动作，这种驱动结构的传动路径短，动作响应快，夹指的开合行程可通过压盘的轴向位移量做精准控制，适配不同直径范围的工件夹持。

　　夹指的工作面做了加长设计，指端预留了安装防滑垫或者定制仿形触头的安装孔位，可根据实际夹持工件的外形更换不同的接触端头，比如夹持易碎薄壁件时可更换聚氨酯软质触头，夹持表面带油污的金属件时可更换滚花硬质金属触头，拓展不同工况下的适配能力。主体外壳采用圆柱式结构设计，外径尺寸适配常规的工业机械臂末端安装法兰规格，尾部预留的轴段可直接对接标准快换接头，安装时不需要额外做转接法兰，能直接适配主流的六轴工业机器人、直线模组滑台的末端安装接口，安装边界的轴向总长度控制在紧凑区间，不会在狭窄工位内出现运动干涉。

　　设计过程中优先考虑了夹指的受力分布，夹指根部的铰接点位置做了受力优化，让夹持力的传导更直接，减少铰接处的侧向力矩，降低长期往复动作下的铰接销磨损，夹指本体采用刚性结构设计，在额定夹持力下不会出现明显的形变，保证重复夹持的定位精度。内置的驱动腔室做了密封结构预留，可适配气动驱动方案，通入压缩空气即可推动内部活塞带动压盘动作，复位可通过内置弹簧实现，也可根据需求改为双气路驱动，实现开合动作的主动控制，相比电动夹爪，气动驱动的方案响应速度更快，夹持力可通过气源压力做线性调节，适合高频次往复的夹持作业场景。

　　夹指的张开角度范围做了限位设计，避免张开过大导致夹指脱出铰接位，收拢时三个夹指的对中精度可控制在小公差范围内，保证工件夹持后的同轴度，满足精密装配工位的定位要求。在实际选型应用中，这类夹爪可搭配不同的安装支架实现固定工位的工件夹紧，也可安装在移动机械臂末端完成工件的转运上下料，针对小尺寸零件的加工工位，还可直接安装在机床主轴旁作为自动上下料的夹持部件，结构紧凑不需要占用过多的安装空间，维护时只需要定期检查铰接销的磨损情况、更换密封件即可，整体结构的零件数量少，拆装维护难度低。
