电源变压器用钣金安装固定支架结构

　　这款钣金安装支架是电源变压器配套的核心固定构件，在小功率工频电源变压器、小型开关电源模块的装配场景中应用广泛，常见于工业控制电源柜、民用小家电内置电源模块、通讯基站辅助供电单元的内部安装环节，主要承担变压器本体与设备安装基面的连接承载、绝缘隔离、位置限位功能，避免变压器在设备运输、运行振动过程中出现移位、引脚受力脱焊、绕组磕碰损伤等问题。从结构设计逻辑来看，整体采用单块钣金折弯一体成型工艺，没有额外的拼接焊接工序，既可以控制加工成本，也能消除拼接焊缝带来的应力集中隐患，提升构件整体结构强度。

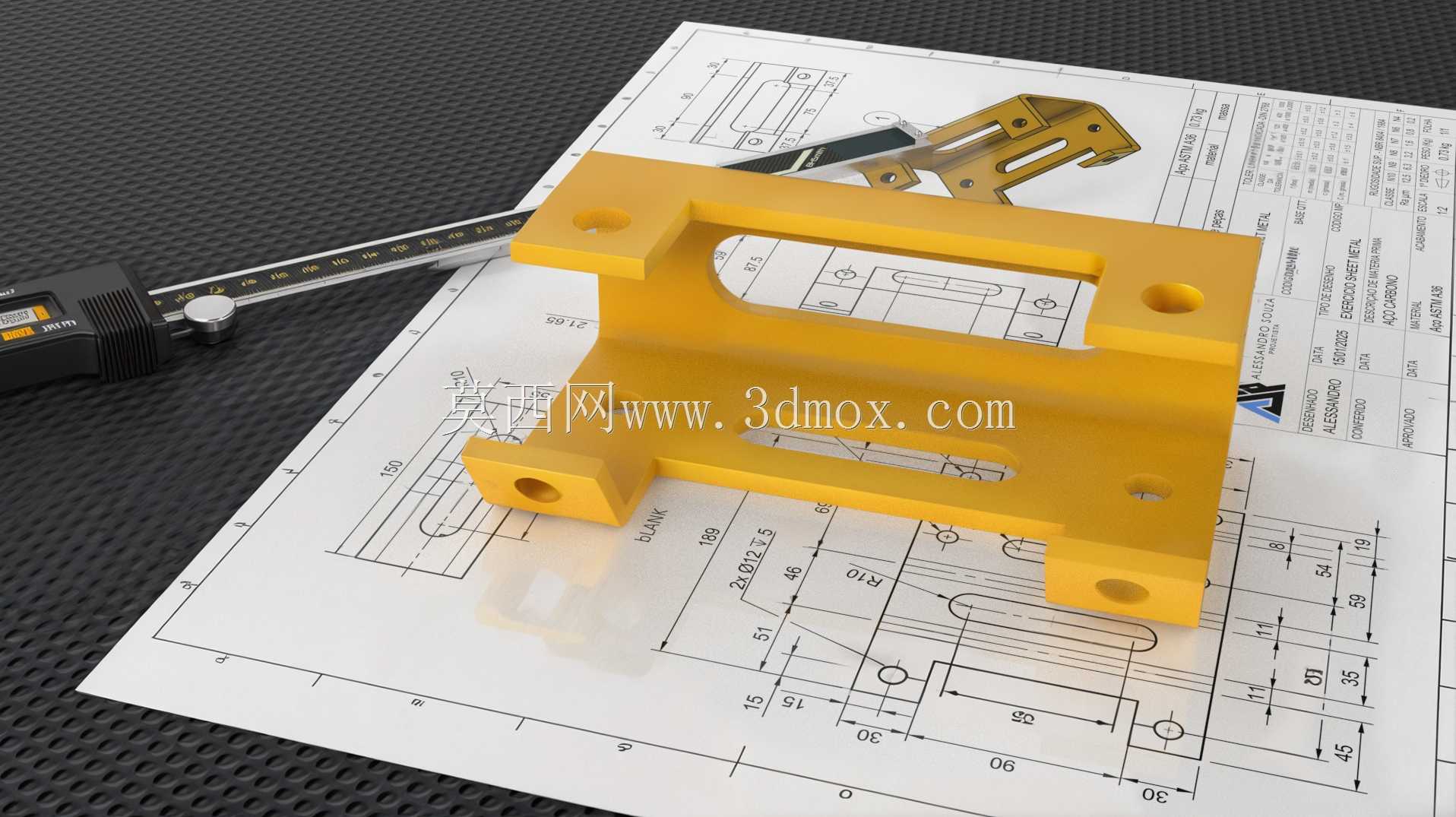

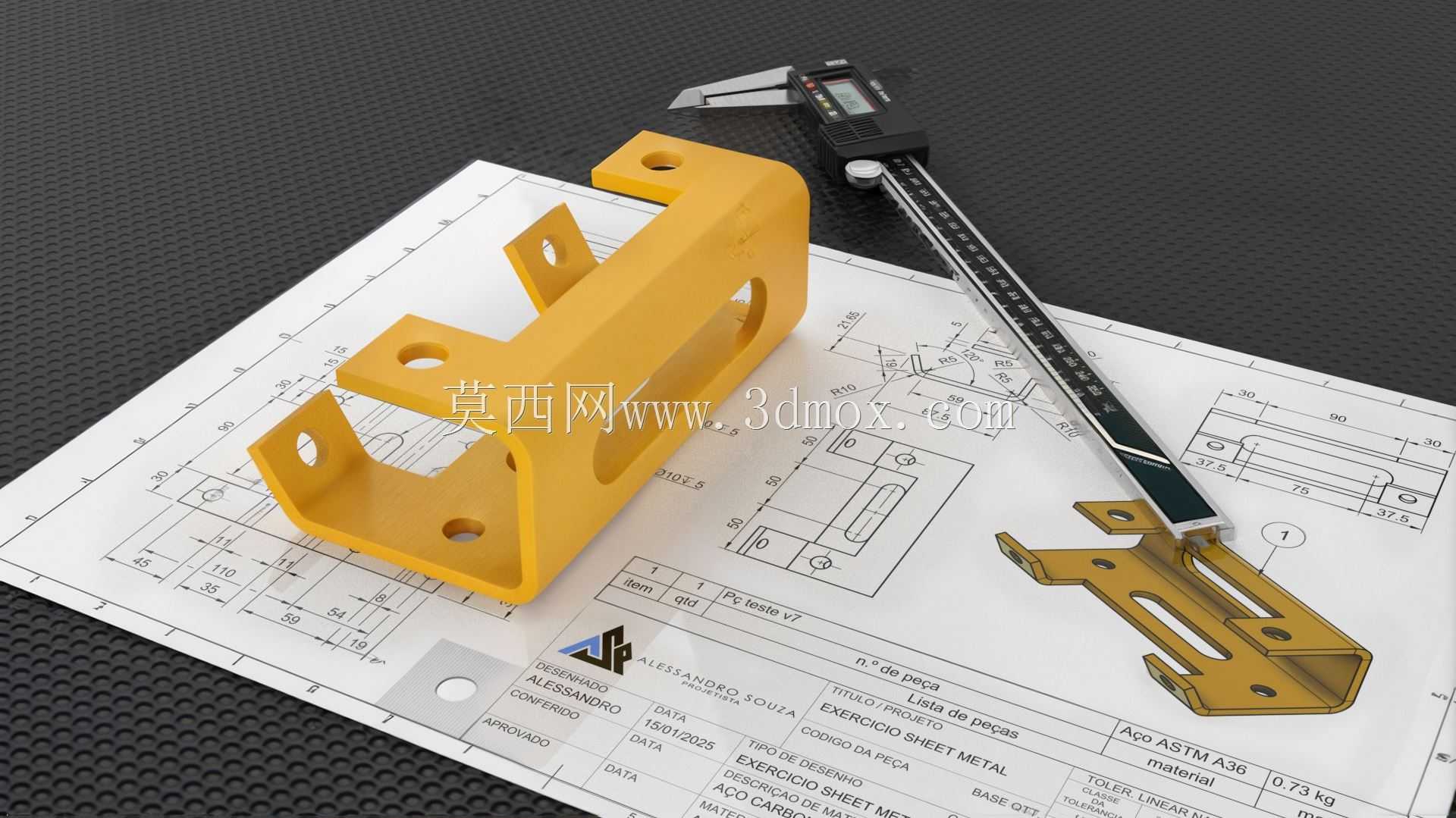

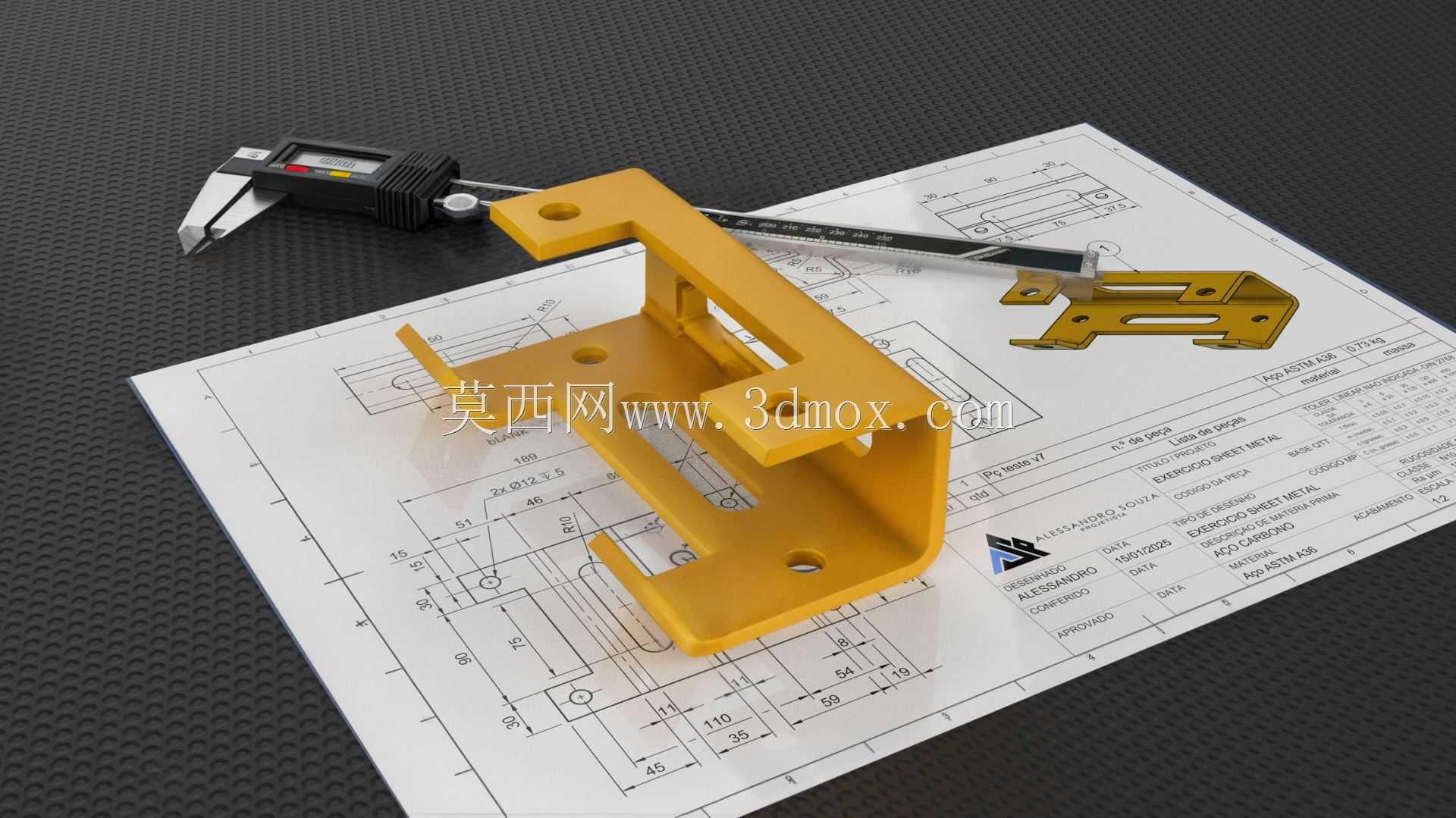

　　支架主体采用U型折弯的主体承载结构，两侧折弯边的高度根据配套变压器的底部安装凸台高度做匹配设计，刚好可以将变压器底部卡在U型槽内部，限制变压器水平方向的四个自由度，避免横向窜动；折弯边的圆角半径严格按照钣金加工的最小折弯半径设置，既不会因为圆角过小导致折弯处板材出现裂纹，也不会因为圆角过大导致装配间隙超差，出现变压器卡装松动的问题。支架的安装孔位做了差异化设计，其中与变压器本体连接的孔位采用等直径圆孔，孔位公差按照IT12级精度控制，适配标准规格的十字盘头安装螺丝，装配时不需要额外扩孔即可顺利穿入；与设备基面连接的孔位则采用长圆孔设计，长圆孔的长度方向预留了1.5mm的安装调节余量，能够抵消设备安装基面的孔位加工误差，降低现场装配的对位难度，即使基面孔位存在小范围的位置偏差，也可以通过微调支架位置完成固定，不需要重新攻丝或者扩孔破坏基面结构。板材选型上采用常用的冷轧镀锌钢板，板材厚度根据承载的变压器重量做匹配，针对重量在500g以内的小型变压器，选用1.2mm厚度的板材即可满足承重要求，静态承重冗余量达到3倍以上，即使设备出现跌落冲击，支架也不会出现塑性变形；板材表面不需要额外做喷涂处理，镀锌层本身就具备基础的防锈能力，同时镀锌层的导电性能可以保证支架与变压器外壳、设备基面之间的可靠接地连通，避免变压器出现静电积累，提升设备运行的电气安全性。

　　从安装边界尺寸来看，支架的整体宽度比配套变压器的安装座宽度宽出2mm，单边预留1mm的装配间隙，方便变压器顺利卡入支架槽内，不会出现过盈卡装导致的装配困难；支架的总长度控制在变压器本体长度的三分之二位置，既可以保证足够的支撑接触面积，也不会遮挡变压器的引脚接线区域，方便生产环节的人工接线、焊点检查等操作；支架底部与安装基面接触的位置做了微小的压筋处理，压筋高度0.3mm，既可以提升支架底部的平面刚度，避免螺丝锁紧时支架出现翘曲变形，也可以让支架与基面之间留出微小间隙，避免基面存在微小凸起时支架安装不平。

　　在细节设计上，支架所有的外露边缘都做了去毛刺处理，折弯边的端部做了小角度的倒角，避免装配过程中锋利的边缘划伤操作人员的手部，也不会刮破变压器外层的绝缘胶带；支架上还预留了一个小型的接地标识凸点，装配时可以快速识别接地安装位置，避免出现接地螺丝漏装的问题。针对不同的安装场景，这款支架的结构也具备一定的改型适配性，如果需要适配重量更大的变压器，只需要调整板材厚度、增加折弯边的加强压筋，不需要改动整体的安装孔位布局，就可以直接适配原有设备的安装基面，减少改型的设计工作量。在实际生产验证环节，这款支架经过了1000次的振动测试、24小时的盐雾测试，结构没有出现松动、锈蚀、变形等问题，完全满足工业级设备的使用要求；装配工序上，单款支架的冲压折弯工序只需要3步即可完成，加工效率高，适合大批量量产使用，单件加工成本控制在较低水平，不会给整体电源产品带来过多的成本压力。
