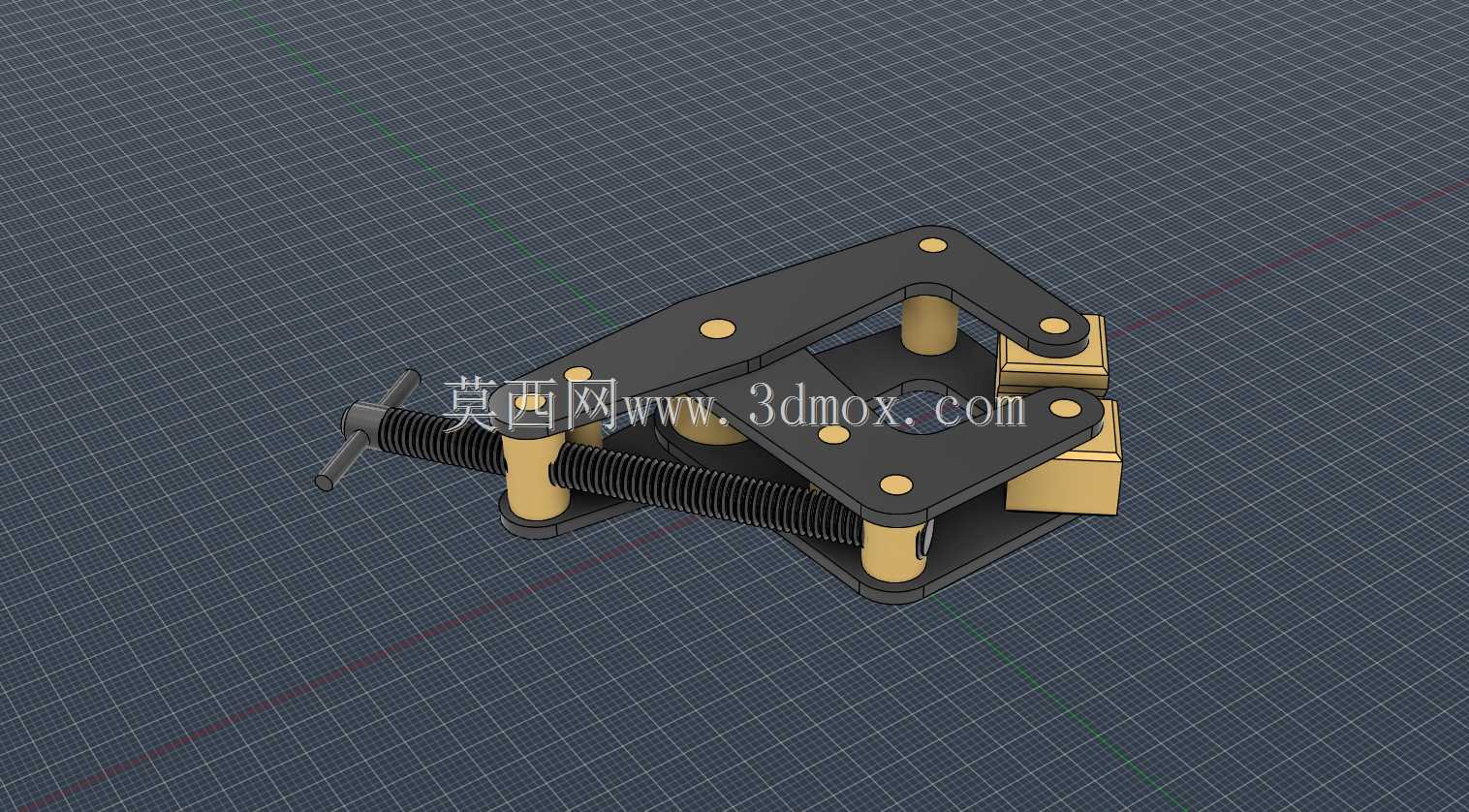

手动螺旋式康德螺丝夹持夹具结构

　　这款手动螺旋夹持结构，核心应用场景覆盖小件零件加工固定、装配工位临时夹持、维修作业工件定位等多个机加与装配环节，区别于大型液压或气动夹紧装置，它无需外接动力源，完全依靠手动操作即可完成夹紧动作，适合小批量加工、零散维修、教学实训等没有集中动力供给的作业场景。从实际用途来看，它可以夹持方形、矩形等规则截面的小型工件，夹紧块的接触面做了平整处理，能够在不刮伤工件表面的前提下提供足够的静摩擦力，避免工件在钻削、打磨、轻量铣削或者装配拧动过程中出现移位。

　　功能特性上，它采用单根梯形丝杆作为驱动核心，丝杆一端设置了手摇操作端，转动手轮时丝杆带动联动的夹臂结构做收拢动作，四个铰接的支撑柱配合上下两层连接板形成平行四边形的联动结构，保证两个夹紧块在收拢过程中始终保持平行，不会出现夹偏、翘边的问题，夹紧力可以通过手轮的转动圈数手动调节，针对薄壁件可以控制夹紧力度避免夹伤变形，针对硬质金属件则可以加大锁紧力保证夹持稳定性。

　　设计思路层面，整个结构没有采用复杂的传动零件，所有铰接点都采用销轴连接，加工难度低，后期维护只需要定期在铰接点和丝杆螺纹处加注润滑脂即可，上下连接板的轮廓做了圆角处理，避免操作过程中尖锐边角划伤操作人员，夹紧块采用可拆换的设计，当夹持面出现磨损后可以单独更换铜质夹紧块，不需要更换整个夹具体，大幅降低了后期使用成本。从外形尺寸与安装边界来看，整个夹具体的底座为方形结构，底部预留了标准的安装孔位，可以直接通过螺栓固定在工作台面上，也可以搭配平口钳底座做临时固定，整体收拢后的最小夹持间距可以适配厚度几毫米的薄片零件，张开后的最大夹持间距能够覆盖常规小型零件的夹持需求，丝杆的伸出长度做了限位设计，不会因为过度张开导致铰接结构脱出，整个结构的重心落在底座中心位置，即使不做额外固定，夹持较轻工件时也不会出现倾翻问题。

　　在实际建模过程中，所有铰接孔的配合间隙都按照常用的间隙配合公差做了预留，丝杆的螺纹参数选用标准梯形螺纹，具备自锁特性，夹紧后不会因为作业振动出现松脱问题，支撑柱的直径经过受力校核，在最大夹紧力下不会出现弯曲变形，上下连接板的厚度也满足刚性要求，夹紧过程中不会出现明显的形变，保证夹持精度。不同于常见的固定式虎钳，这款夹具体的结构更加轻量化，整体重量控制在合理范围，方便在不同作业工位之间转移使用，没有多余的突出结构，收纳时可以完全收拢，占用的储物空间更小，在装配流水线的返修工位、五金维修的桌面作业区、职业院校的金工实训台面上都能适配使用，针对小尺寸零件的精密作业场景，它的操作灵活性比大型夹紧设备更高，操作人员可以单手完成夹紧与松脱动作，另一只手可以同时调整工件位置，作业效率更高。
