环形金属安装固定连接基座结构

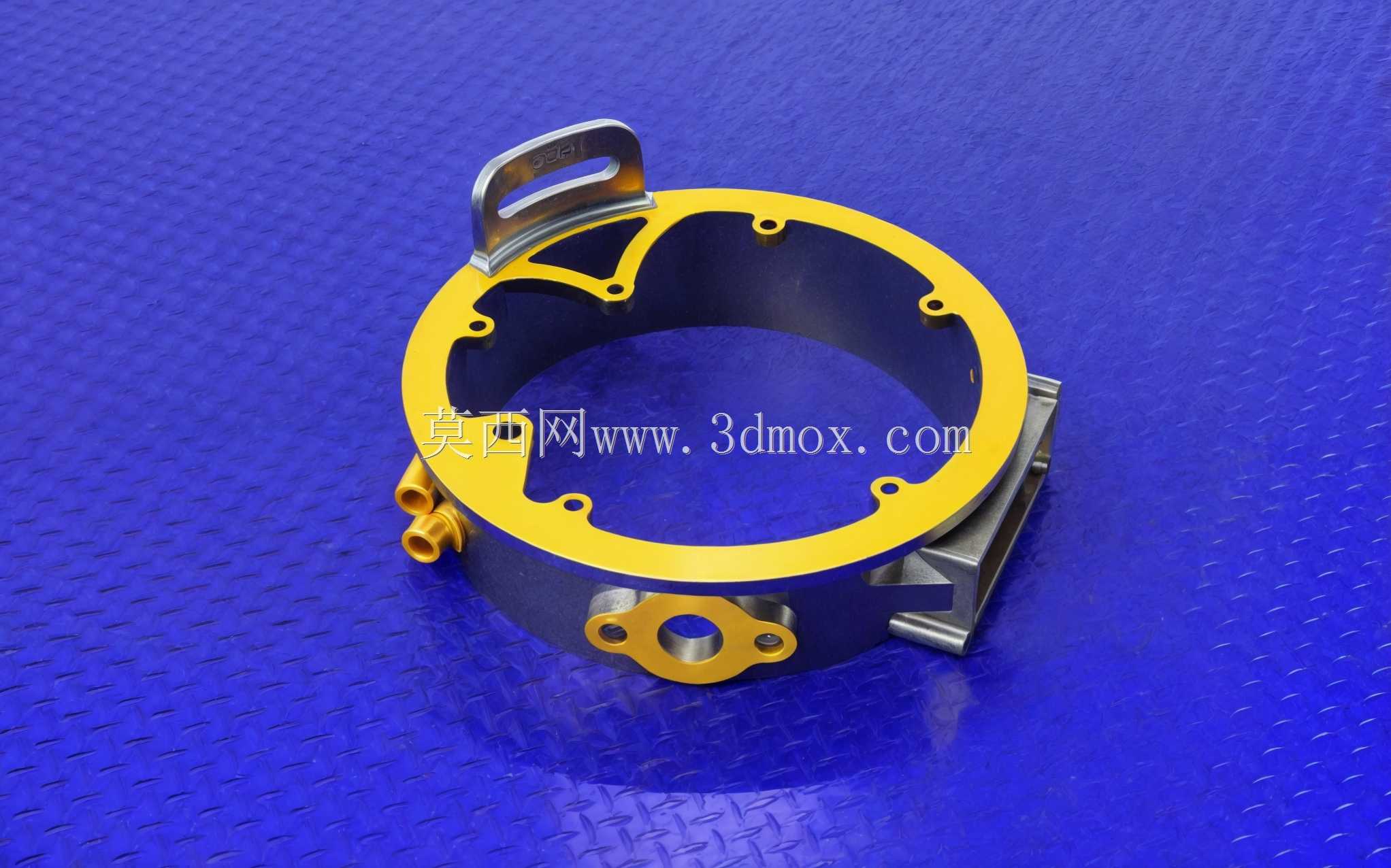

这款环形金属构件属于设备配套的安装固定类基座，在工业现场的小型动力单元、传感检测模组、流体管路接驳端都能看到同类结构的应用，核心作用是为环形排布的功能组件提供周向定位支撑，同时通过侧边的各类接口结构完成与外部设备的刚性连接。从结构设计逻辑来看，主体采用环形中空的主体框架，首先是为了适配中心需要穿过轴类、管类部件的安装场景，避免实体基座对中心走线、穿管、转轴运动造成干涉，中空区域的直径尺寸经过匹配计算，刚好能容纳对应规格的圆柱形功能部件，周向预留的6个均匀分布的安装孔位，采用沉孔设计，安装后螺栓头部不会突出基座表面，不会对周边相邻部件的装配造成剐蹭干涉，孔位的节圆直径与配套部件的安装孔位完全对齐，能保证装配后整体同轴度控制在机械装配要求的公差范围内。

基座主体采用金属材质加工，表面做了双色氧化处理，黄色的环形端面既是装配定位的标识面，也能在安装时快速识别密封贴合面的位置，避免装反导致密封失效。侧边的结构设计完全围绕实际安装需求展开：顶部的弯折金属吊耳结构，是为了方便部件在总装阶段的吊装转运，吊耳的开孔尺寸适配常规的M6规格吊环螺栓，吊耳与主体的连接位置做了加厚过渡处理，能承受整个组件的吊装重量不会出现形变；侧边突出的带双孔黄色安装耳座，是专门的流体管路接口定位座，两个安装孔用来固定管路快插接头，中心的通孔与基座内部的流道连通，能实现冷却介质或者润滑介质的通入与排出，耳座的贴合面做了铣平处理，保证接头安装后密封面完全贴合，不会出现介质渗漏的问题；另一侧的金属凸台结构是电气接线端的固定位，凸台上的卡槽结构用来卡接接线端子的绝缘护套，避免线缆在设备运行振动过程中出现松脱。

从安装边界尺寸来看，整个基座的最大外圆直径控制在180mm范围内，整体高度不超过60mm，属于小型安装基座，不会占用过多的设备内部安装空间，各个侧边突出结构的外轮廓都做了圆角过渡处理，没有尖锐的加工棱角，既避免安装过程中划伤操作人员，也能减少应力集中，提升构件的抗疲劳强度。基座的壁厚经过强度校核，在满足安装刚性要求的前提下尽可能做了轻量化处理，整体重量控制在合理范围内，不会给配套设备增加过多的负载。在实际装配场景中，这类基座通常会作为小型功能模组的承载底座，比如环形的传感检测单元、小型的旋转导气接头、或者是微型电机的端盖固定座，安装时只需要通过周向的沉孔将基座固定在设备的安装面板上，再将中心的功能部件装入环形空腔，接好侧边的管路与线缆即可完成装配，后期维护时只需要拆卸周向的螺栓就能将整个模组拆下，维护操作十分便捷。

设计过程中针对不同安装方向的受力情况做了结构优化，吊耳位置的加厚处理对应吊装时的拉应力，管路接口位置的加强筋设计对应管路插拔时的侧向力，接线端凸台的加厚处理对应线缆拉扯时的外力，各个受力位置都没有出现结构薄弱点，能满足工业场景下长期振动工况的使用要求，不会因为长期运行出现连接松动或者结构开裂的问题。表面的氧化处理层不仅起到标识作用，也具备基础的防锈耐腐蚀能力，能在常规的工业车间环境下长期使用，不会轻易出现锈蚀影响装配精度的情况。
