双抱箍式金属线缆固定支撑结构件

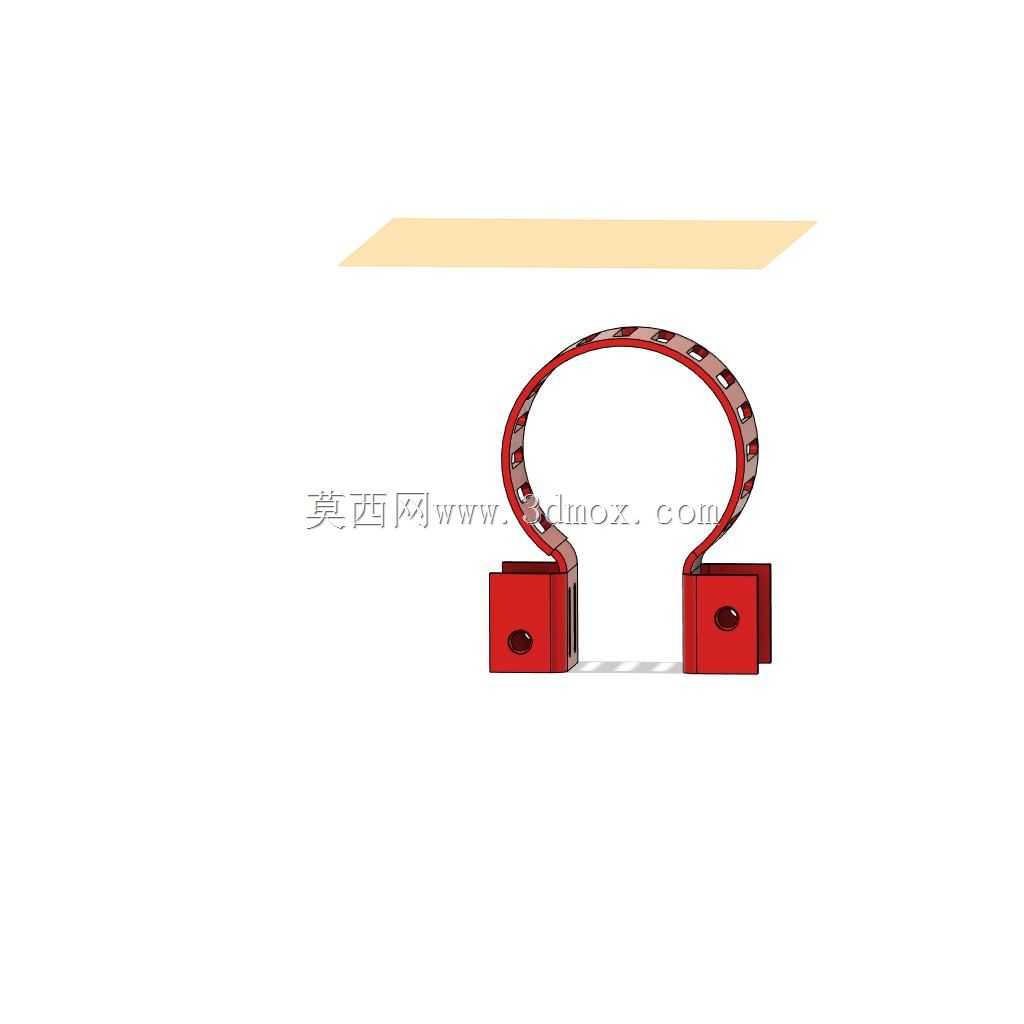

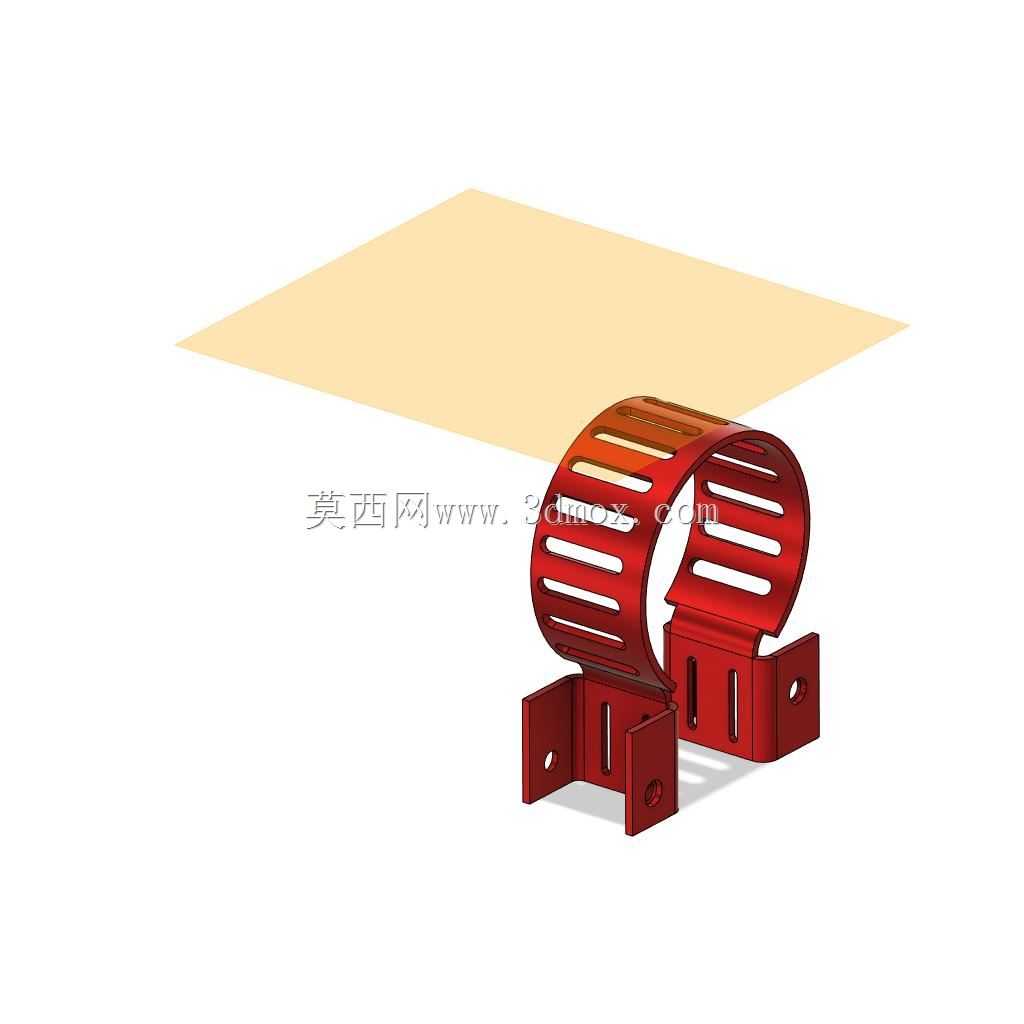

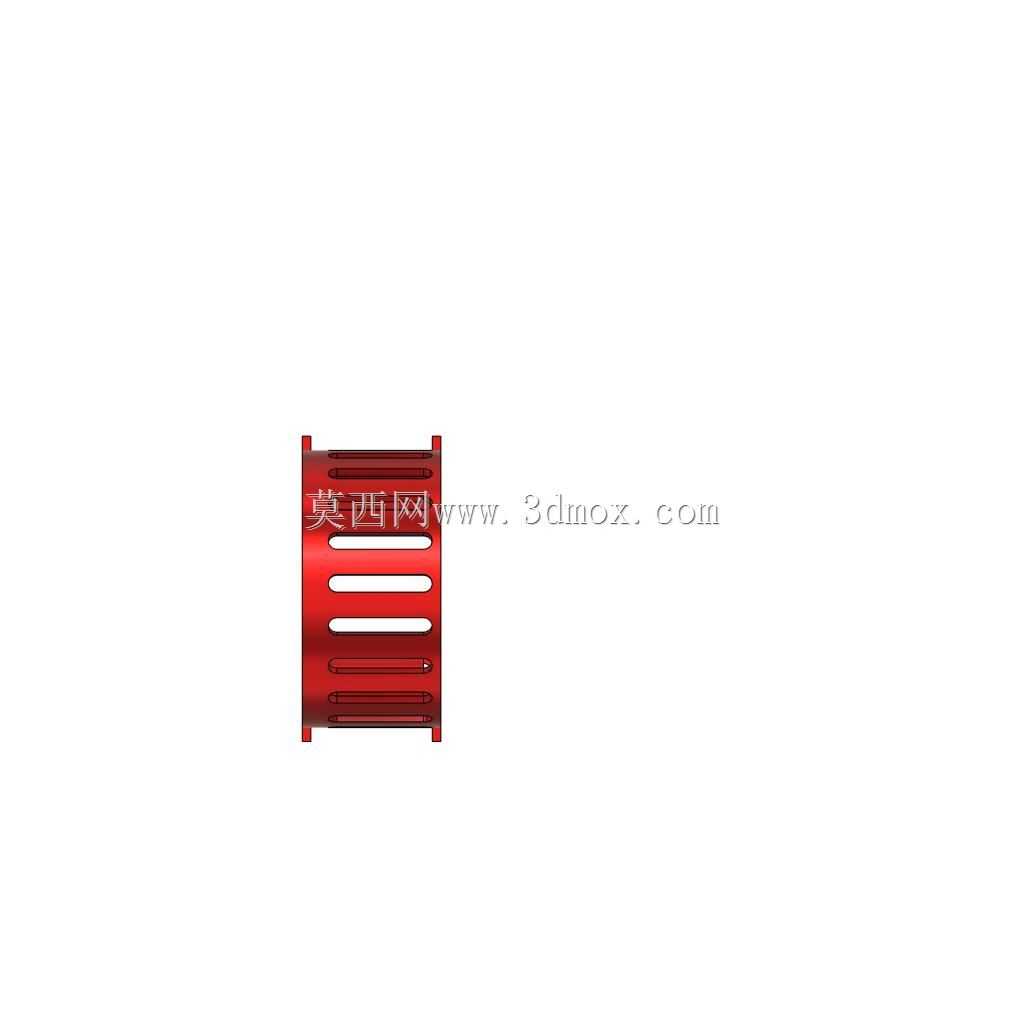

　　这款双抱箍式金属固定支撑结构，在工业现场的管线布设、小型元器件固定场景中有着非常广泛的适配性，不管是车间内的动力线缆沿设备机架排布固定，还是小型气动管路沿安装面的走向梳理，甚至是部分户外小型电气设备的配套安装固定，都能通过该结构实现稳定的夹持与定位。从结构功能来看，上部的两个弧形抱箍段采用了等距开槽设计，这种开槽并非单纯的减重处理，核心是为了让抱箍在夹持不同外径的圆柱状构件时，能够通过槽位的形变获得一定的夹持余量，不需要严格匹配单一外径尺寸，适配性更强，同时开槽结构也能在夹持线缆类带绝缘层的构件时，避免完全封闭抱箍带来的局部应力集中，减少对线缆外绝缘层的挤压损伤。

　　下部的两个带安装孔的支座是整个结构的承载基础，支座上的长圆孔设计是安装适配性的关键，现场安装时不需要将安装孔位的加工精度控制到极高公差，允许存在一定的位置偏差，通过长圆孔的调节余量就能顺利完成对位安装，降低现场安装的加工与调整难度。设计过程中，首先考虑的是现场安装的容错性，很多工业现场的安装基面并非完全平整，安装孔位的预制也会存在一定的施工误差，如果采用完全刚性的圆孔设计，很容易出现孔位对不上、安装后结构存在内应力的问题，长圆孔的调节范围刚好覆盖常规施工的误差区间，同时支座与抱箍之间的过渡段采用了直角加强结构，避免夹持受力后抱箍与支座连接处出现形变断裂。

　　从安装边界来看，整个结构的安装基面为两个支座的底面，安装时需要保证两个支座的底面处于同一贴合平面，两个安装孔的中心距偏差建议控制在±1mm范围内，上部抱箍的有效夹持直径范围覆盖常规的中小直径管线，夹持时不需要额外加装衬垫即可获得足够的抱紧力，如果是夹持表面光滑的硬质管件，可以在抱箍内侧增加防滑橡胶垫来提升夹持稳定性。结构的整体壁厚经过受力校核，在常规的管线固定载荷下，不会出现永久形变，抱箍的弧形曲率经过优化，在最大夹持形变范围内，材料的应力处于弹性区间，不会因为反复拆装出现金属疲劳导致的夹持力下降。在实际使用场景中，这类结构件经常被用在设备内部的走线固定、生产线旁的管线支架安装、小型电气柜内部的元器件固定等位置，相比传统的单抱箍结构，双抱箍的设计能够为被夹持构件提供两个支撑点，固定后的构件不会出现单点固定的晃动问题，尤其是在有一定振动的设备旁使用时，双支撑点的结构能够有效分散振动带来的交变应力，避免长期振动下固定松动。结构的边角位置都做了小圆弧过渡处理，没有尖锐的毛刺棱角，一方面是避免安装过程中划伤操作人员，另一方面也防止夹持过程中尖锐边角割伤线缆的绝缘层，造成安全隐患。

　　两个抱箍之间预留了一定的间隙，这个间隙并非设计冗余，而是为了在固定并排管线时，能够给管线之间留出足够的散热空间，避免多根线缆紧密贴合导致的热量堆积，尤其是在固定动力线缆时，线缆通电过程中产生的热量可以通过间隙顺利散出，提升线缆运行的安全性。支座上的安装孔可以适配常规的螺栓规格，不需要特殊的定制紧固件，现场安装时使用标准的内六角或者外六角螺栓即可完成固定，降低了配件采购的成本与难度。整个结构的受力传递路径非常清晰，被夹持构件的载荷通过抱箍传递到下部的过渡段，再通过过渡段分散到两个安装支座上，最终通过安装螺栓传递到安装基面，整个路径没有应力集中的薄弱点，长期使用下的结构稳定性有充足保障。在建模过程中，对抱箍的开槽宽度、槽间距都做了等距处理，保证每个槽段的形变能力一致，不会出现局部形变过大导致的结构失效，同时支座的安装面平面度也做了相应的公差要求，保证安装后能够与基面完全贴合，不会出现翘边导致的固定不稳。
