车间物料转运承载小车结构设计

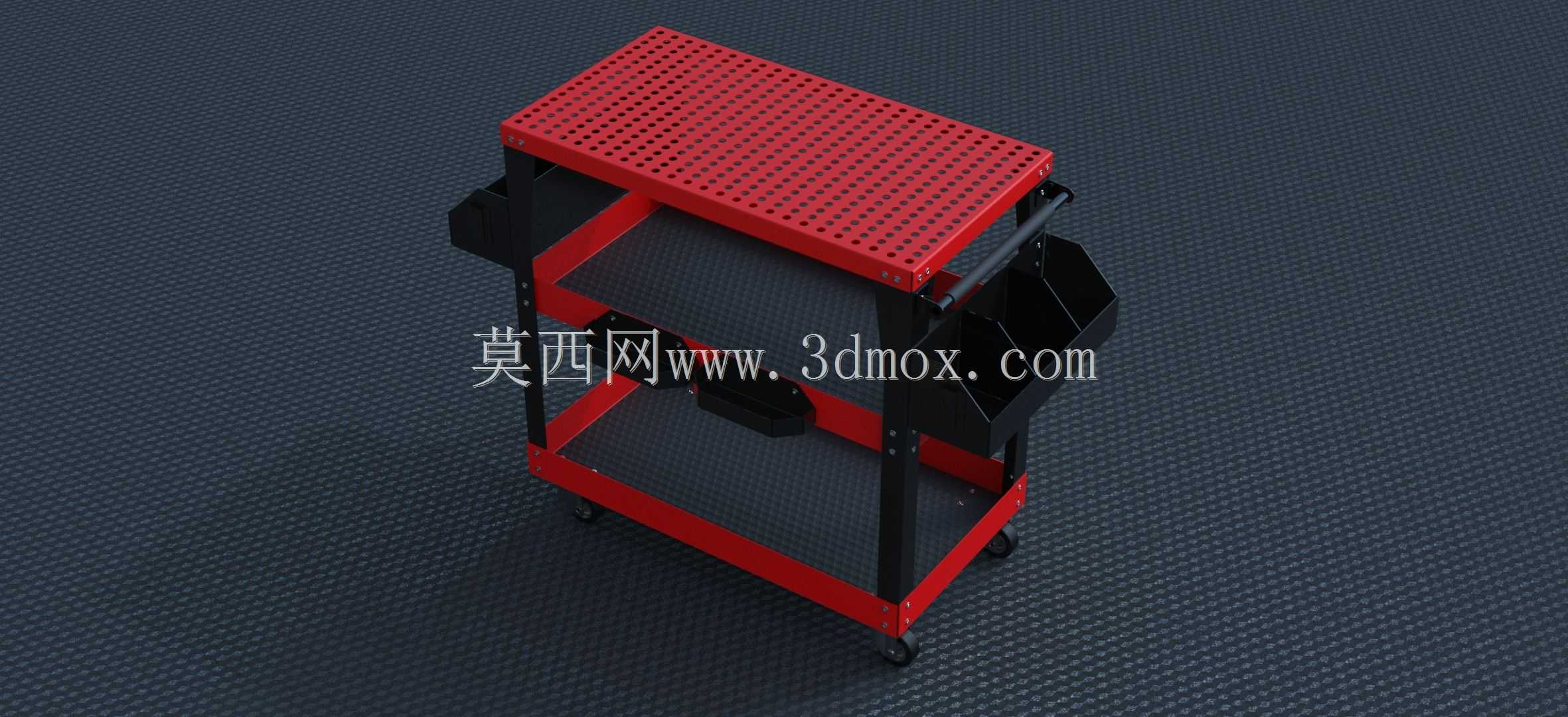

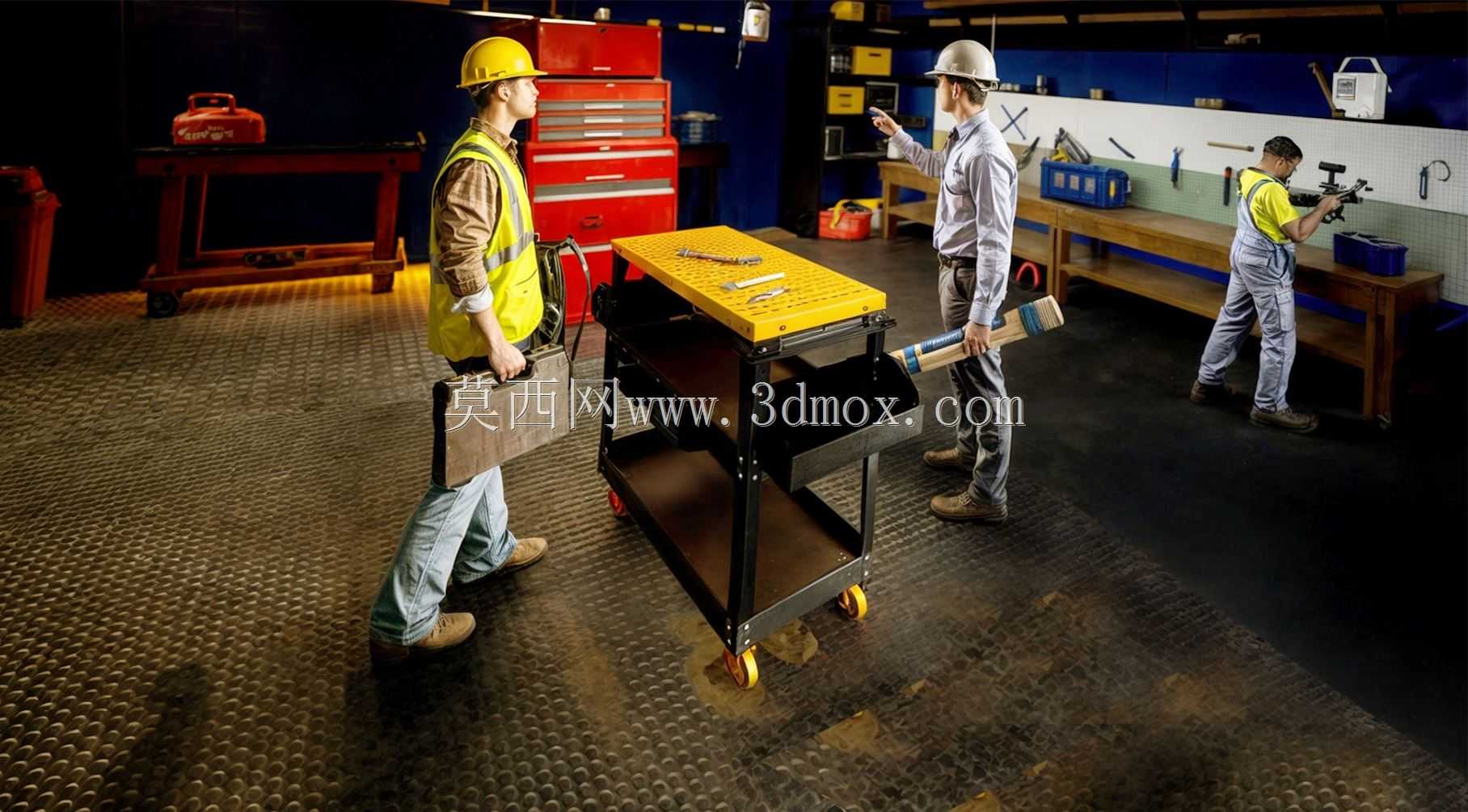

　　这款承载转运小车的结构设计，核心围绕生产车间内的工序间物料周转场景展开，在离散制造的机加工车间、装配产线旁，这类载具承担着半成品、工装夹具、小型加工件在不同工位间的短距离转运职能，替代传统人工徒手搬运或简易托盘拖拽的作业模式，能有效降低作业人员的劳动强度，同时减少工件转运过程中的磕碰损伤风险。从结构设计逻辑来看，整车采用框架式承载主体，主受力框架选用矩形截面型钢拼焊成型，焊接位置预留了工艺倒角避免应力集中，框架上部的承载平面做了防滑纹理处理，边缘设置高度30mm的挡边，防止转运过程中圆形工件、零散小零件从台面滑落。

　　行走机构的布局上，采用四轮支撑结构，其中两个前轮为万向带刹结构，两个后轮为定向轮，轮体选用聚氨酯包胶材质，既可以在环氧地坪、水磨石车间地面行走时不损伤地面，也能降低推行过程中的滚动阻力，万向轮的回转半径经过测算，在1.2米宽的车间通道内即可完成整车原地转向，适配多数中小制造企业的车间通道宽度边界。承载台面的离地高度设置为280mm，这个尺寸是结合人工推行的施力高度确定的，作业人员站立状态下握持扶手的高度在900mm左右，手臂自然弯曲施力时的发力效率最高，长时间推行也不容易产生肌肉疲劳。

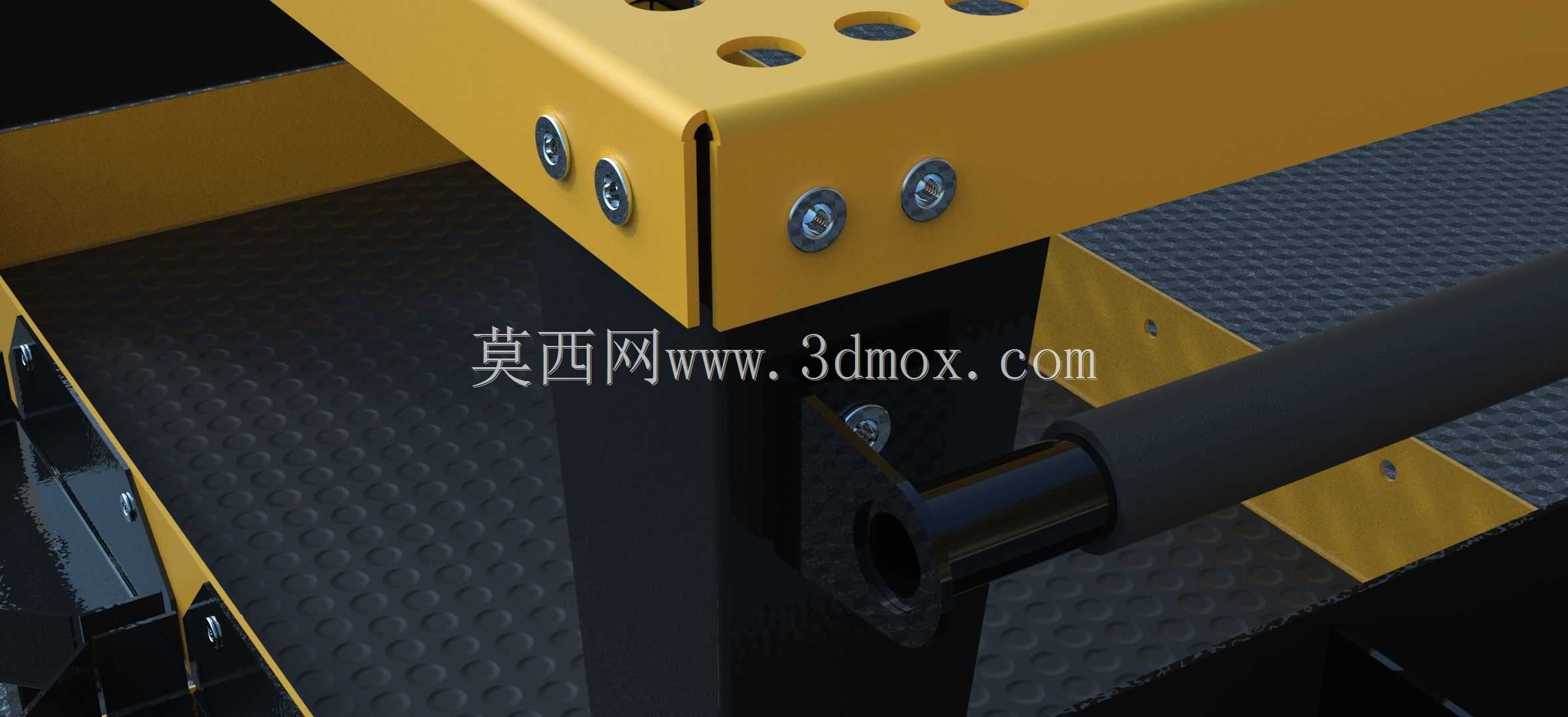

　　扶手部分采用圆管弯折成型，与主框架的连接位置设置了三角形加强筋，能承受单侧150N的侧向推力不会出现变形，扶手表面做了橡胶套包覆处理，增加握持摩擦力的同时，也能在冬季低温车间环境下避免金属材质直接接触手部带来的不适感。在功能拓展性上，台面预留了4个M8的螺纹安装孔，可以根据不同的转运需求加装分隔栏、工件定位座、小型工具箱等附属结构，比如转运轴类零件时可以加装V型块定位座，转运零散标准件时可以加装分格物料盒，不需要额外对主框架进行二次加工。整车的外形尺寸控制在长800mm、宽500mm的范围内，这个尺寸边界可以顺利进入多数标准机床的操作门位置，方便直接在机床旁完成工件的装卸，不需要额外的二次周转。主框架的底部设置了100mm的离地间隙，能够顺利通过车间地面常见的50mm以下的电缆沟盖板、地面接缝凸起等障碍，不会出现底盘剐蹭地面的情况。刹车结构采用踏板式触发设计，作业人员用脚踩下即可锁定万向轮的转动与回转，锁定后整车在3度的倾斜地面上不会出现滑移，满足在车间有轻微坡度的区域临时停放的需求，解锁时只需要用脚向上抬起刹车踏板即可，不需要弯腰操作，符合现场作业的操作习惯。从受力校核的角度，主承载框架的型钢壁厚选用2mm，通过有限元静力学仿真验证，在台面均匀放置200kg载荷的情况下，框架最大变形量小于0.5mm，不会出现台面凹陷影响工件放置精度的问题，轮轴部分采用45号钢调质处理，轴肩位置做了圆角过渡，避免长期交变载荷下出现轴类断裂的失效问题。在细节设计上，整车所有外露的棱角位置都做了R3的圆角打磨处理，避免作业人员在装卸工件、推行过程中被尖锐棱角划伤，所有连接螺栓都采用防松垫圈，长期在车间地面不平整带来的振动环境下，也不会出现螺栓松动脱落的问题。

　　这类转运载具的设计不需要追求过高的载重冗余，而是要结合实际使用场景的操作便利性、通道适配性、维护便捷性做平衡，比如轮体的安装位置采用快拆结构，当轮体出现磨损需要更换时，只需要拆下轮轴的开口销即可完成更换，不需要对主框架进行切割焊接，降低后期的维护成本。另外在整车的重心设计上，将主框架的重心位置控制在四个轮的支撑中心偏后100mm的位置，推行时扶手位置只需要承受很小的下压力即可掌握方向，空载状态下也不会出现车头翘起的情况，重载状态下转向时也不容易出现侧翻，经过实际场景验证，在以5km/h的推行速度经过车间地面的小坑洼时，整车的振动幅度控制在合理范围内，台面上放置的精密加工件不会因为振动出现表面碰伤。
