带操作平台围堰的卧式硫酸储存装置

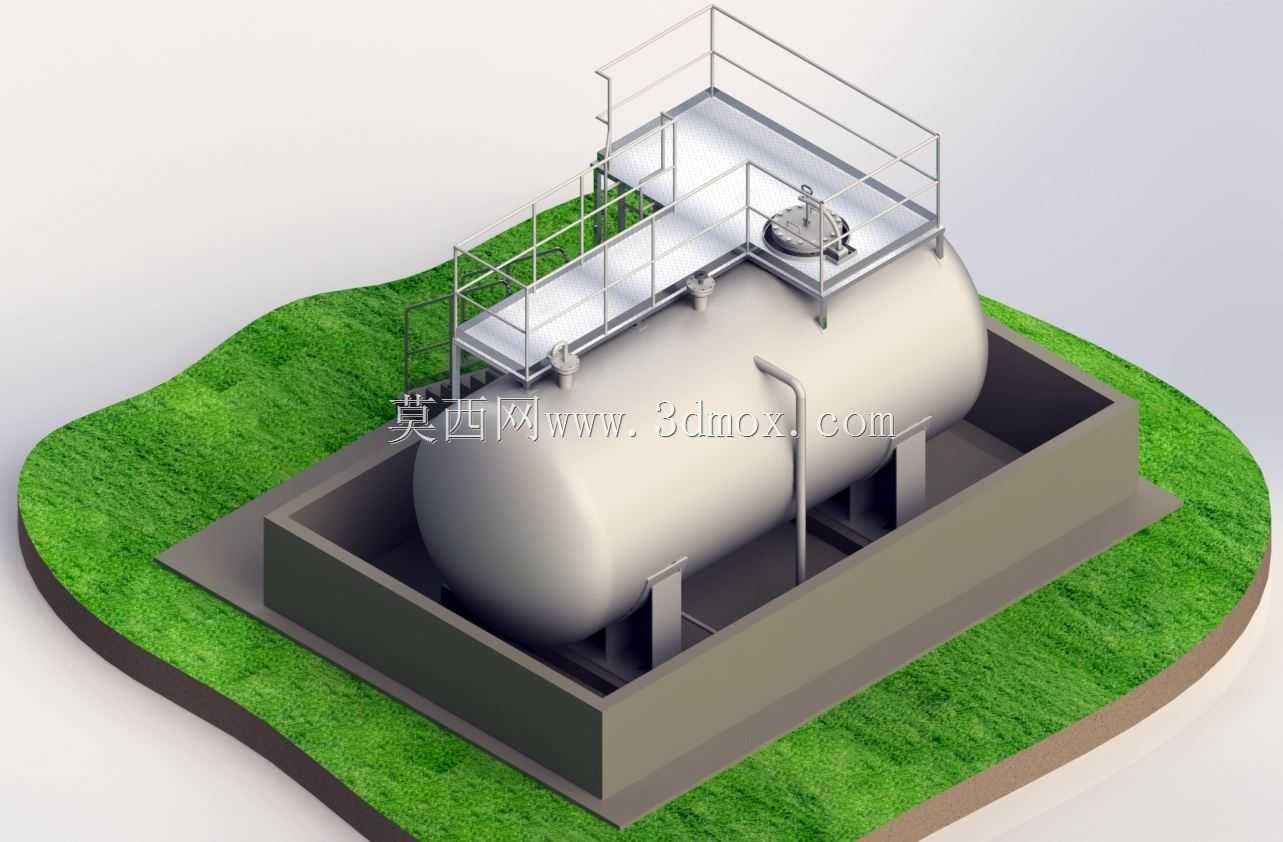

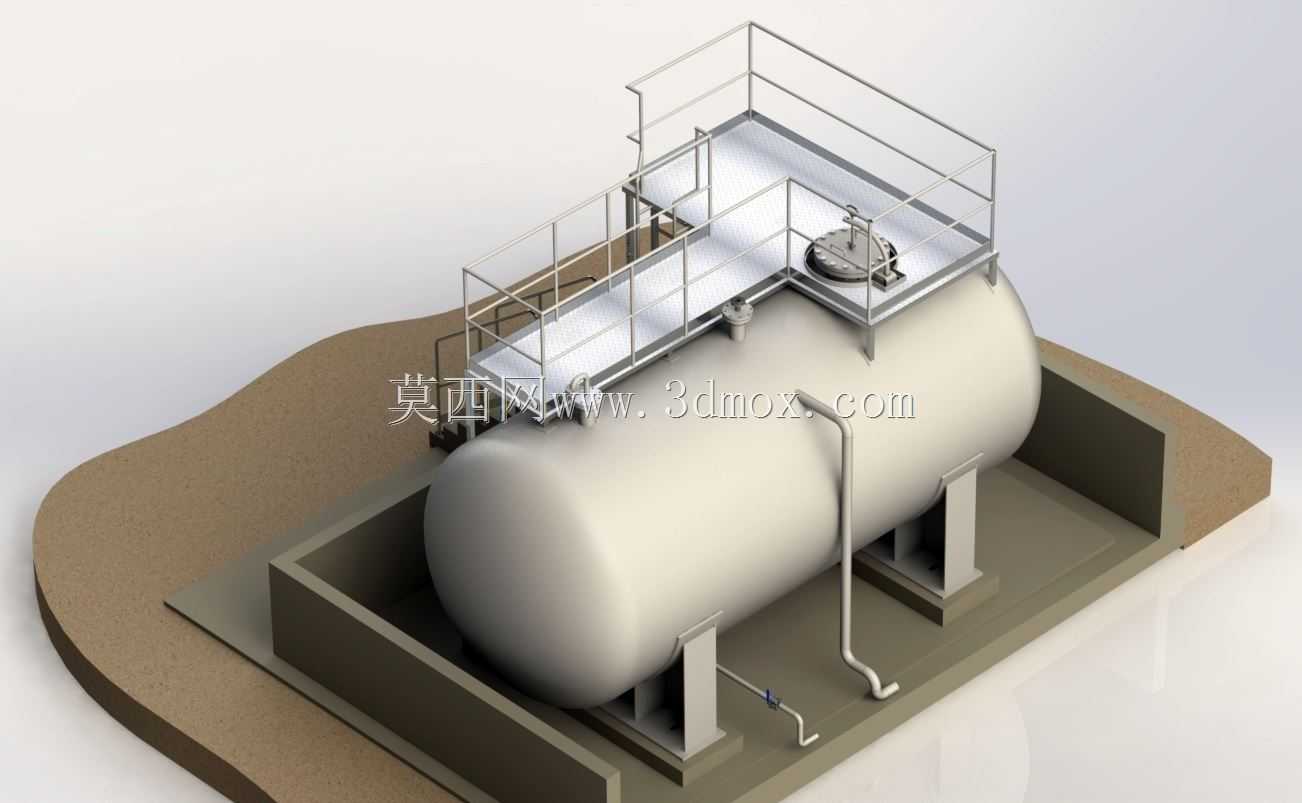

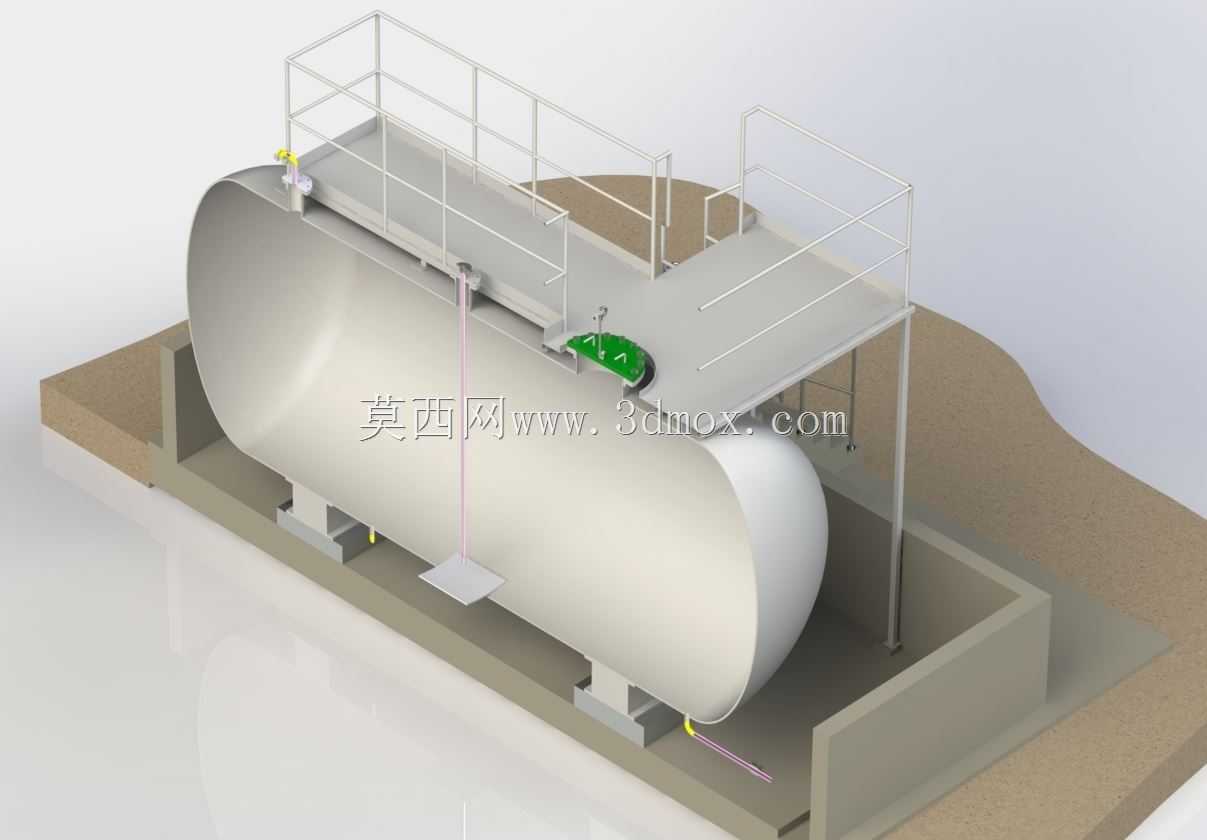

这套卧式硫酸储存装置的三维建模，完全贴合化工生产区、危化品仓储区的实际布置要求，首先要明确的是，浓硫酸作为强腐蚀性、高危险性的介质，储存环节的安全冗余是设计时的第一优先级，不能照搬普通常压水罐的设计逻辑。从现场安装边界来看，整套装置的核心是卧式椭圆封头承压罐体，罐体采用鞍式支座固定在钢筋混凝土基座上，基座外围设置了高度不低于1米的防渗混凝土围堰，围堰内容积按照罐体总容积的110%设计，一旦出现罐体泄漏，围堰可以完全容纳所有泄漏介质，防止腐蚀性液体扩散到厂区其他区域，这也是危化品储存强制规范里的硬性要求，建模时特意还原了围堰内壁的防腐层敷设预留空间，以及围堰底部的积液坑、导流槽结构，方便后期运维时收集渗漏液、接入中和处理管路。

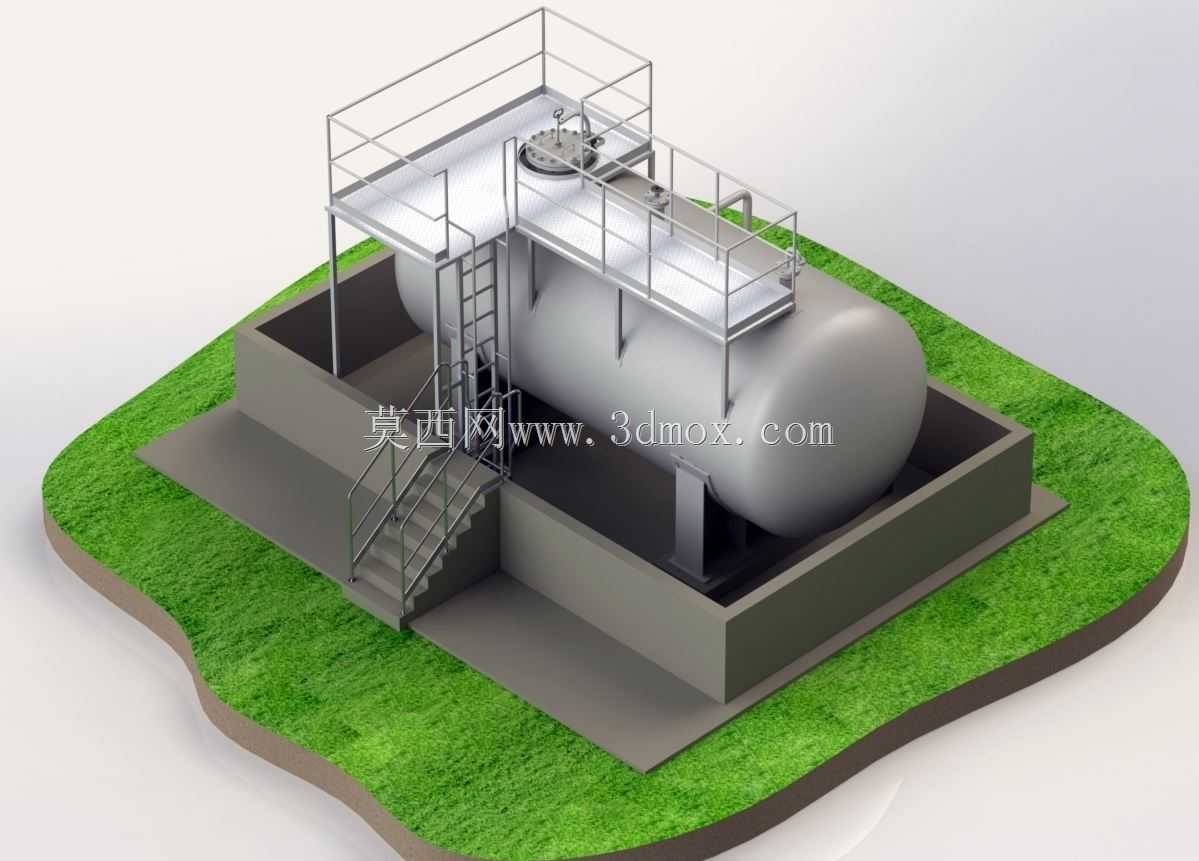

罐体顶部的操作平台是日常运维的核心作业区，平台采用格栅板铺装，既减轻自重，也能避免积液、积尘，平台四周设置1.2米高的双横杆防护栏杆，踢脚板高度不小于100mm，防止工具、配件坠落，直爬梯从地面连通到平台入口，爬梯设置了护笼结构，符合高空作业的安全防护要求，爬梯踏步做了防滑处理，对应雨雪天气下的作业安全。平台上预留了人孔、呼吸阀、液位计接口、进料管口、放空管口的安装位置，人孔采用带颈对焊法兰结构，密封面选用榫槽面形式，适配浓硫酸介质的密封要求，避免长期使用后密封垫腐蚀渗漏；呼吸阀的设置是为了平衡罐内压力，避免进料时罐内超压、出料时罐内形成负压，造成罐体变形，建模时还原了呼吸阀的阻火层结构，防止外部明火窜入罐内。

罐体本身的壁厚设计按照介质密度、储存压力、腐蚀裕量综合计算，浓硫酸虽然会和碳钢发生钝化反应，但依然要预留不小于3mm的腐蚀裕量，罐体内部不做额外衬里，外部做防腐漆涂装，鞍式支座和罐体之间设置了垫板，避免支座处的应力集中造成罐体局部变形，支座地脚螺栓预留了调整间隙，方便安装时找正罐体水平度。整个装置的外围做了绿化隔离带的建模还原，对应厂区内危化品储存区和其他生产区的防火隔离要求，装置和周边建构筑物的防火间距完全符合危化品储存设计规范，进料管路从围堰外侧接入，出料管路设置在罐体底部靠近围堰积液坑的位置，同时配置紧急切断阀的安装位，出现异常情况时可以远程切断物料输送。

建模过程中特意区分了混凝土结构、钢结构、罐体本体、安全防护构件的不同材质表现，方便结构设计人员核对各部件的干涉情况：比如爬梯和围堰的间距、平台栏杆和罐体顶部管口的安全距离、人孔开启时的操作空间是否足够，避免后期现场安装时出现构件碰撞、操作空间不足的问题。对于运维通道的预留，平台宽度不小于800mm，满足操作人员携带工具巡检、开关阀门、检修人孔的作业需求，爬梯入口处设置了安全门，防止无关人员攀爬进入操作平台。围堰的地面做了坡度设计，坡向底部的积液坑，确保泄漏的硫酸可以快速汇集到积液坑，不会在围堰内大面积积存，积液坑内预留了耐酸泵的安装位置，方便事故状态下将泄漏介质输送到应急处理槽。

从功能特性来看，这套装置完全针对98%浓硫酸的常温储存场景设计，不适用稀硫酸、其他强氧化性介质的储存，罐体的设计压力按照常压微正压设定，工作温度范围覆盖-10℃到50℃，适配国内大部分地区的室外储存环境，不需要额外做保温层，仅在极端严寒地区需要考虑呼吸阀的防冻措施。安装时需要注意罐体的水平度偏差不超过千分之一，避免液位计测量出现误差，鞍式支座的固定端和滑动端要区分安装，滑动端的地脚螺栓要预留热胀冷缩的位移间隙，防止环境温度变化时罐体热胀冷缩产生的应力拉裂支座或者焊缝。
