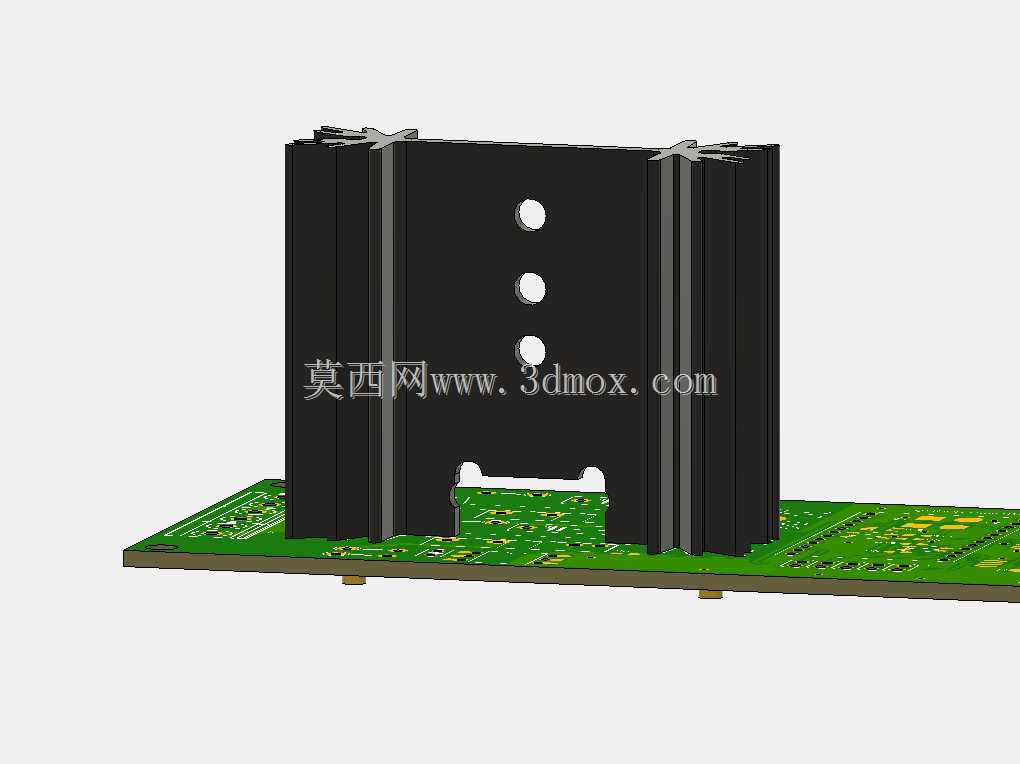

在中小功率电源、工控驱动板的硬件布局中,功率器件的热管理始终是决定设备长期运行稳定性的核心环节,这款配套PCB安装的散热结构件,正是针对板载功率半导体、磁性元件的散热需求开发的专用结构。日常做板卡结构设计时,经常遇到TO封装功率管、整流桥、小型电源变压器贴板安装后,自然对流散热不足导致结温超标,触发过温保护甚至器件失效的问题,这款散热件的安装边界完全匹配常规1.6mm厚度玻纤PCB的安装孔位,底部预留的避让槽刚好对应板上插件元件的引脚突出高度,安装后散热件底面与PCB板面保持0.8mm的安全间隙,既避免压碰板上贴片阻容元件,也能保证散热件底部的空气流通通道不被封堵。

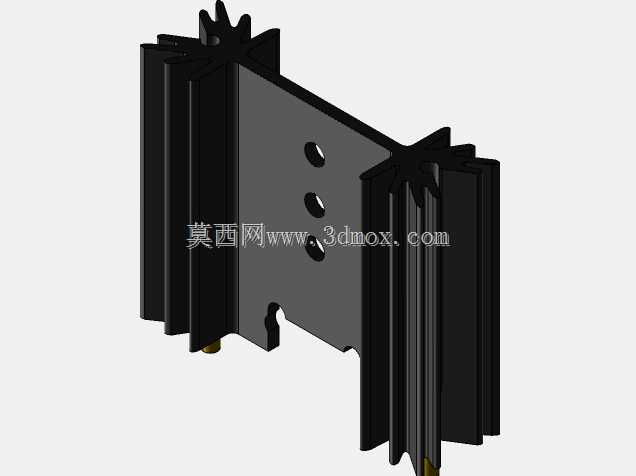

从结构设计逻辑来看,这款散热件采用挤压铝型材裁切后做表面黑色阳极氧化处理,黑色氧化层的红外发射率可达0.85以上,相比本色铝型材的自然辐射散热效率提升近40%,主体散热鳍片采用等间距平行直肋布局,鳍片厚度1.2mm,鳍片间距3.5mm,这个间距参数是经过自然对流场景优化的——间距过小会导致鳍片间空气流动阻力增大,热空气无法顺利排出形成闷烧效应,间距过大则会浪费有限的板上安装空间,降低单位体积的散热面积。散热件正面预留的三个等距安装孔,采用M3螺丝孔规格,既可以直接通过螺丝将功率器件压接在散热件的安装基准面上,也可以通过孔位安装固定压条,适配不同封装尺寸的发热器件,不需要额外做定制孔位加工。
实际选型应用时,这款散热件的安装 footprint 完全兼容常用的AC-DC电源模块、低压大电流整流桥、小型工频变压器的板上布局,在环境温度40℃、自然对流无强制风冷的条件下,可以承载15W以内的持续耗散功率,能将功率器件的壳温控制在85℃以下,满足工业级设备的长期运行温度要求。散热件两侧的定位凸台刚好卡在PCB的安装缺口内,装配时不需要额外做对位调整,螺丝从PCB背面穿过预留孔直接锁入散热件的安装柱,装配工序简单,适合波峰焊后手工补装或者流水线自动锁付工艺。
很多工程师在做板卡散热设计时容易忽略散热件的安装应力问题,这款散热件的底部安装柱做了0.2mm的高度差设计,锁付螺丝时的压力会均匀分布在四个安装点上,不会因为锁付力度不均导致PCB板弯曲变形,避免板上贴片元件因为板弯应力出现焊点开裂的问题。鳍片端部做了0.5mm的倒角处理,生产装配过程中不会划伤操作人员的手部,也不会划破板上的绝缘导线。散热件与发热器件的接触平面做了铣平处理,平面度控制在0.05mm以内,涂覆导热硅脂后接触热阻可以控制在0.2℃/W以内,不需要额外加装导热垫片就能满足热传导要求,能有效降低物料成本。
在通讯终端设备、小型工控电源、车载低压控制板的应用场景中,这类板载散热件不需要额外的固定支架,直接依托PCB本身做安装支撑,相比外置式散热器可以节省设备内部的结构空间,降低整体结构的复杂度。设计这款结构的三维模型时,完全按照实际型材的截面参数做1:1还原,安装孔位、避让槽、鳍片尺寸都和量产实物保持一致,导入结构设计软件后可以直接调用到PCB装配图中做干涉检查,不需要重新测绘尺寸,能有效缩短硬件开发阶段的结构设计周期,避免因为散热件尺寸不匹配导致的打样返工问题。做热仿真分析时,模型的表面积、材质参数都可以直接赋予,仿真得到的温度数据和实际测试结果的偏差可以控制在5%以内,能为热设计评估提供准确的模型支撑。
