集成摄像头麦克风的XIAO ESP32S3 Sense开发板

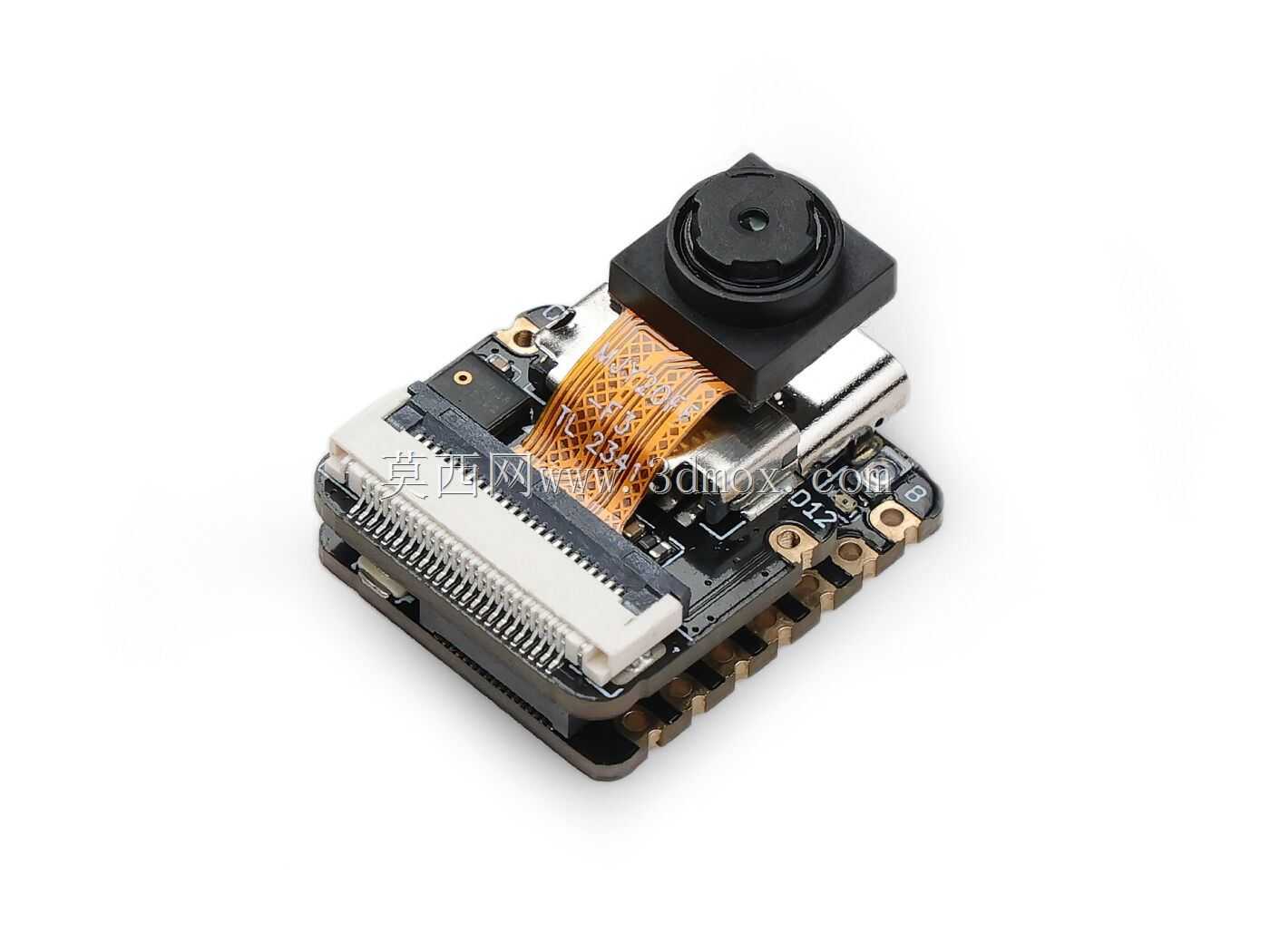

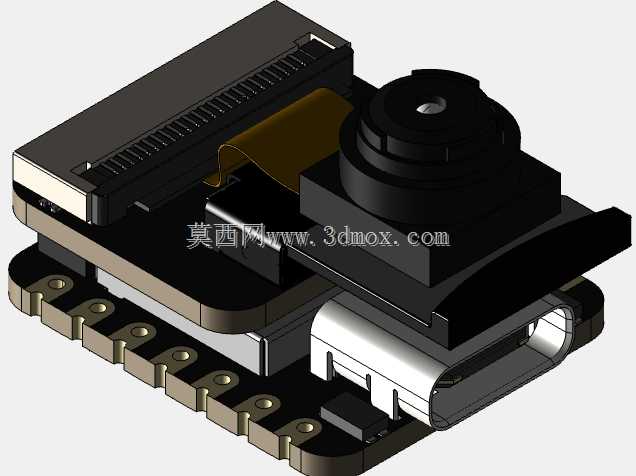

做嵌入式智能终端选型的时候，最先要卡的就是安装边界，这款开发板的尺寸控制得非常克制，整体采用邮票孔+板边连接器结合的设计，板身主体长宽控制在拇指大小级别，板载摄像头模组通过柔性FPC排线连接，可根据安装空间需求调整弯折角度，不会像固定插接的摄像头模组那样额外占用垂直安装空间，对于穿戴式智能设备、小型桌面AI交互终端这类对安装体积有严苛要求的场景，能省去大量结构适配的工作量。

从功能集成度来看，它把嵌入式视觉与语音交互的核心外设全部做在了板上，不需要额外外接扩展板就能实现图像采集、音频拾取功能，板载的8MB PSRAM能支撑轻量级机器视觉模型的本地运行，8MB FLASH可以存储固件与小型模型文件，外部SD卡插槽则可以扩展本地存储能力，用于离线图像、音频数据的暂存，对于做野外部署的低功耗传感节点、离线语音控制终端这类场景，不需要额外挂载存储模块就能满足数据记录需求。双核ESP32S3芯片的算力分配可以做灵活拆分，一个核心处理无线连接与外设通信，另一个核心跑AI推理任务，不会出现无线传输卡顿或者推理延迟过高的问题，支持Wi-Fi与BLE无线连接的特性，让它既可以接入本地局域网做数据回传，也能通过蓝牙和手机、便携设备做近场交互，电池充电管理电路的集成，直接省掉了外部电源管理模块的设计，做便携类项目的时候只需要接锂电池就能完成供电，不需要额外设计充放电保护电路。

结构设计上，板边的焊盘采用半孔工艺，既可以直接焊接在载板上做嵌入式集成，也能通过配套的扩展底座插接使用，适配不同的开发与量产需求。摄像头模组的FPC排线采用锁扣式连接器固定，后期如果需要更换不同视场角的摄像头，只需要掀开锁扣就能更换排线，不需要焊接操作，对于原型迭代阶段的方案验证非常友好。板载的数字麦克风直接做在主板上，拾音孔位置避开了摄像头模组与排针对应区域，不会被外接结构件遮挡拾音路径，做语音唤醒、声纹识别类项目的时候不需要额外调整麦克风安装位置。

实际项目应用里，这类高集成度开发板最适合做快速原型验证，比如小型智能巡检节点，只需要给它搭配外壳与锂电池，就能实现图像采集、异常状态识别、数据无线回传的全部功能，不需要再单独选型摄像头、麦克风、电源管理芯片，能把原型开发周期压缩数周。在桌面级AI交互外设场景里，它的小尺寸优势更明显，可以直接集成到键盘、桌面摆件这类小型产品内部，实现手势识别、语音控制、存在检测这类功能，不会占用过多产品内部空间。做结构设计的时候需要注意，摄像头模组的安装高度要预留足够的空间，FPC排线的弯折半径不能小于排线本身的耐受值，避免长期使用后排线内部铜箔断裂，SD卡插槽的位置要预留插拔空间，如果是做密封类外壳，需要在插槽位置做可拆卸的密封盖结构，方便后期更换存储卡。板载的天线部分在PCB板边位置，做外壳设计的时候不能在天线对应区域使用金属材质遮挡，否则会明显影响无线信号强度，塑料外壳的壁厚在天线区域尽量控制在1mm以内，减少信号衰减。

从安装固定的角度来说，板身没有预留固定螺丝孔，嵌入式集成的时候一般采用载板焊接或者背胶固定的方式，如果是需要经常拆卸的开发场景，可以搭配3D打印的固定底座，利用板边的连接器做限位固定，不需要在PCB上额外打孔，避免损伤板上线路。板上的接口引脚全部引出到板边排针位置，电平标准为通用3.3V，可以直接和多数常见的外设传感器连接，不需要额外做电平转换，扩展外接传感器的时候只需要按照引脚定义接线即可，板上的电源引脚可以输出稳定的3.3V电压给小功率外设供电，对于外接传感器总电流不大的场景，不需要额外给外设设计供电电路。
