Seeed Studio XIAO ESP32S3 Plus开发板结构

做嵌入式硬件集成、小型物联网终端结构设计的工程师，对这类超小型主控板的安装边界、接口布局敏感度极高，毕竟这类板卡大多用在空间极度受限的场景里——比如穿戴式传感节点、小型智能家居传感终端、桌面级微型外设的主控单元，甚至是定制化机械键盘的主控模块，留给主控板的安装空间往往是以毫米计算的，板卡的外形尺寸、焊盘位置、接口突出高度，直接决定了整套结构外壳能不能顺利合模，内部走线会不会出现干涉。

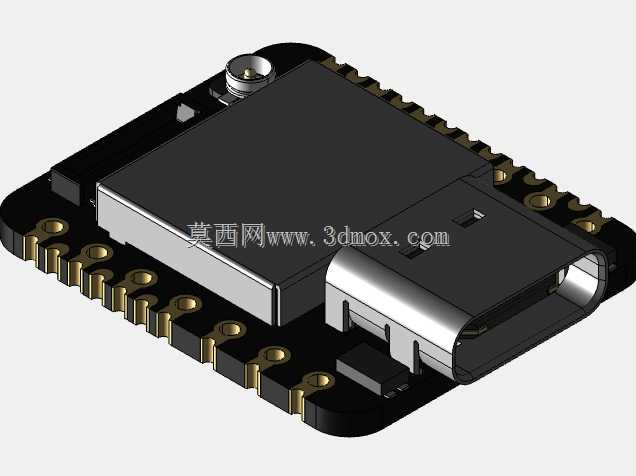

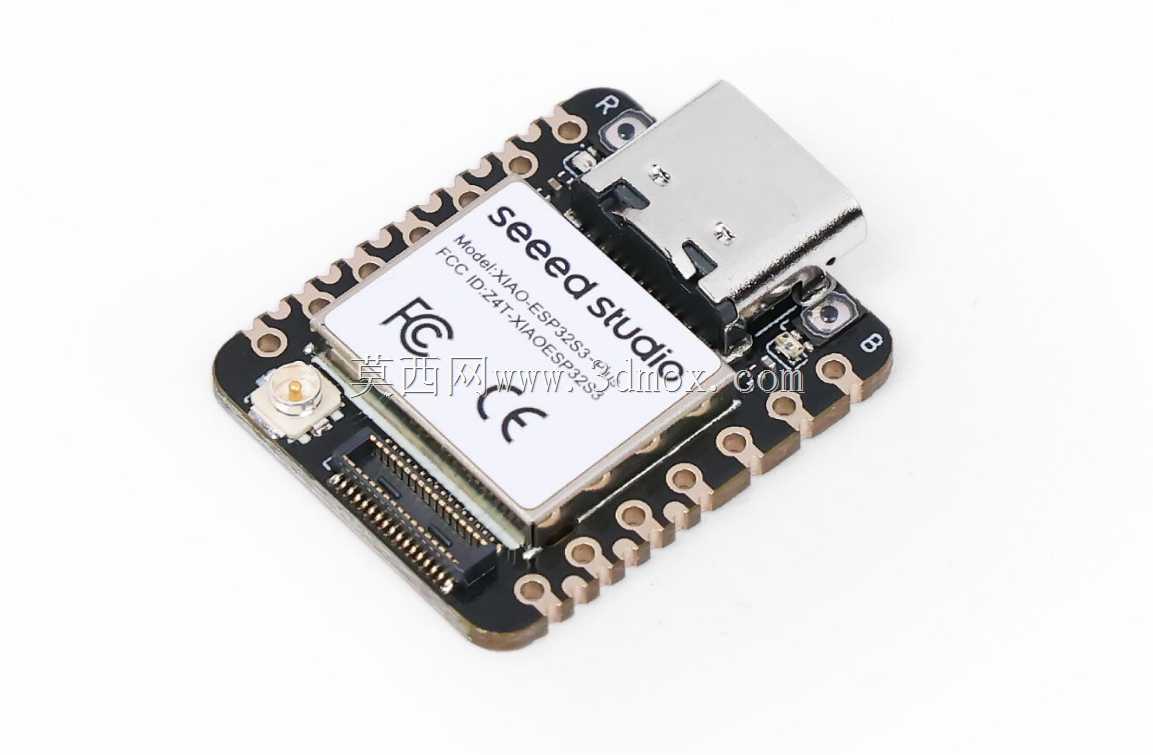

这款主控板采用XIAO系列经典的邮票孔半孔封装设计，整体外形延续了该系列的超小尺寸轮廓，板边均匀排布的SMD焊盘是结构设计时首先要对齐的安装基准，所有焊盘的中心距严格遵循标准SMD焊接公差要求，做板对板焊接扩展时，不需要额外设计转接固定结构，直接通过回流焊就能将主控板贴合在扩展载板上，焊接后的整体堆叠高度可以控制在极低范围内，这对于厚度要求严苛的便携类设备来说至关重要。板载Type-C接口的位置做了精准的高度限位设计，接口的金属外壳突出板面的高度经过精确核算，做外壳开孔时只需要按照接口的外轮廓预留0.1mm的装配间隙，就能保证公头插入时不会出现顶壳、对位不准的问题，同时接口周围的板边没有布置过高的元器件，避免了插头插拔时和周边元件产生干涉。

从功能布局来看，板载2.4GHz杆状天线的区域做了净空处理，对应的板边位置没有布置金属焊盘和高大元件，结构设计时要注意这个区域不能被金属外壳、金属结构件遮挡，否则会直接影响WiFi和BLE5.0的无线信号强度，这也是很多新手结构工程师容易踩的坑——为了追求外壳强度在天线区域加了金属支撑柱，最后导致无线通讯距离骤降、连接稳定性变差。板上的锂电池充电管理电路对应的区域，在结构堆叠时要注意和发热元件保持足够的散热间隙，虽然低功耗模式下整板电流只有14μA，正常运行时的发热极低，但满功率充电时芯片会有一定温升，预留合理的空气对流间隙能避免热量堆积影响周边元件的工作稳定性。

背面重新设计的城垛焊盘布局，给需要扩展IO的项目提供了9个额外的GPIO通道，做结构设计时这些背面焊盘对应的位置不能布置加强筋、定位柱等结构特征，否则焊接扩展排线或者板对板连接时会出现顶高、虚焊的问题。整板的安装定位可以通过板角的两个定位孔实现，这两个孔的位置精度控制在工业级SMD焊接要求范围内，做载板设计时直接在对应位置布置定位焊盘或者塑料定位柱，就能保证整板安装后的位置度偏差控制在0.1mm以内，完全满足高精度贴片焊接的要求。

在实际项目选型中，这类板卡特别适合不需要复杂外围电路的快速原型开发，也适合小批量量产的专用物联网终端——不需要额外设计主控最小系统，只需要根据项目需求扩展对应的传感、执行模块，就能快速完成整套硬件的搭建。结构建模时要注意，板上所有元器件的高度都要按照实际标称值做精确还原，尤其是Type-C接口、板载天线模块、复位按键这些突出板面的元件，它们的高度轮廓直接决定了外壳内部的净空尺寸，一旦建模时尺寸偏差超过0.2mm，实际装配时就会出现元件顶壳、按键按不动的问题。另外邮票孔焊盘的建模要严格按照实际半孔的尺寸来做，不能简化成普通的矩形焊盘，否则做板对板焊接的DFM检查时，会出现焊盘对齐错误、焊接强度不足的误判。

对于需要做密封外壳的户外传感节点项目，这款板卡的低功耗特性可以大幅缩小电池仓的尺寸，整板的小尺寸轮廓也能让外壳的整体体积做的更加紧凑，建模时只需要在Type-C接口位置预留防水塞的安装空间，天线区域采用非金属材质做透波窗口，就能满足IP65级别的户外防护要求。在做桌面级智能外设的结构设计时，这款板卡的超小尺寸可以直接嵌入到设备的结构缝隙里，不需要单独预留主控板的安装仓，能最大程度提升设备内部的空间利用率，比如小型智能旋钮、桌面环境监测终端这类产品，甚至可以把主控板直接集成在按键结构的下方，完全不额外占用内部空间。
