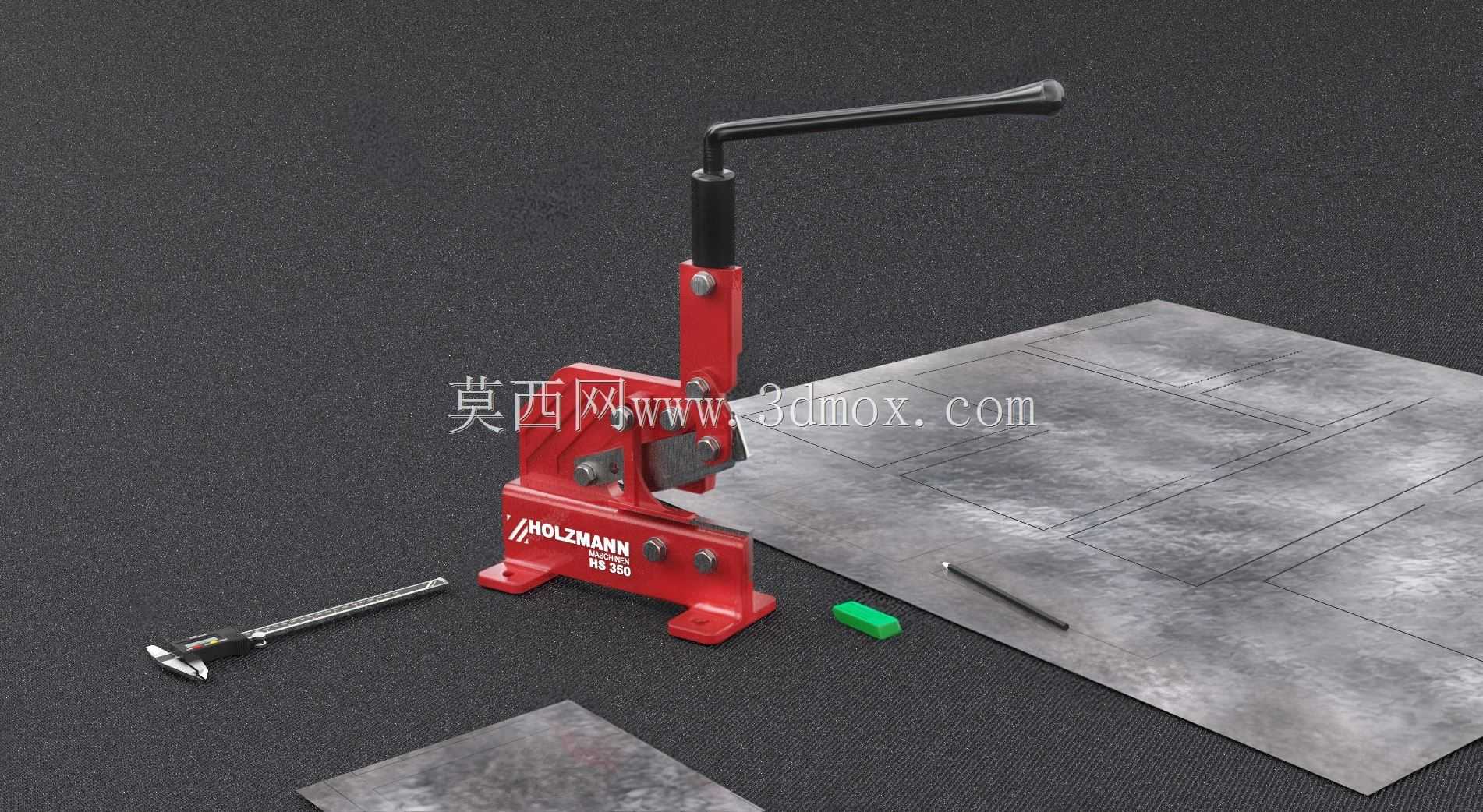

台式手动钣金剪切工装结构设计

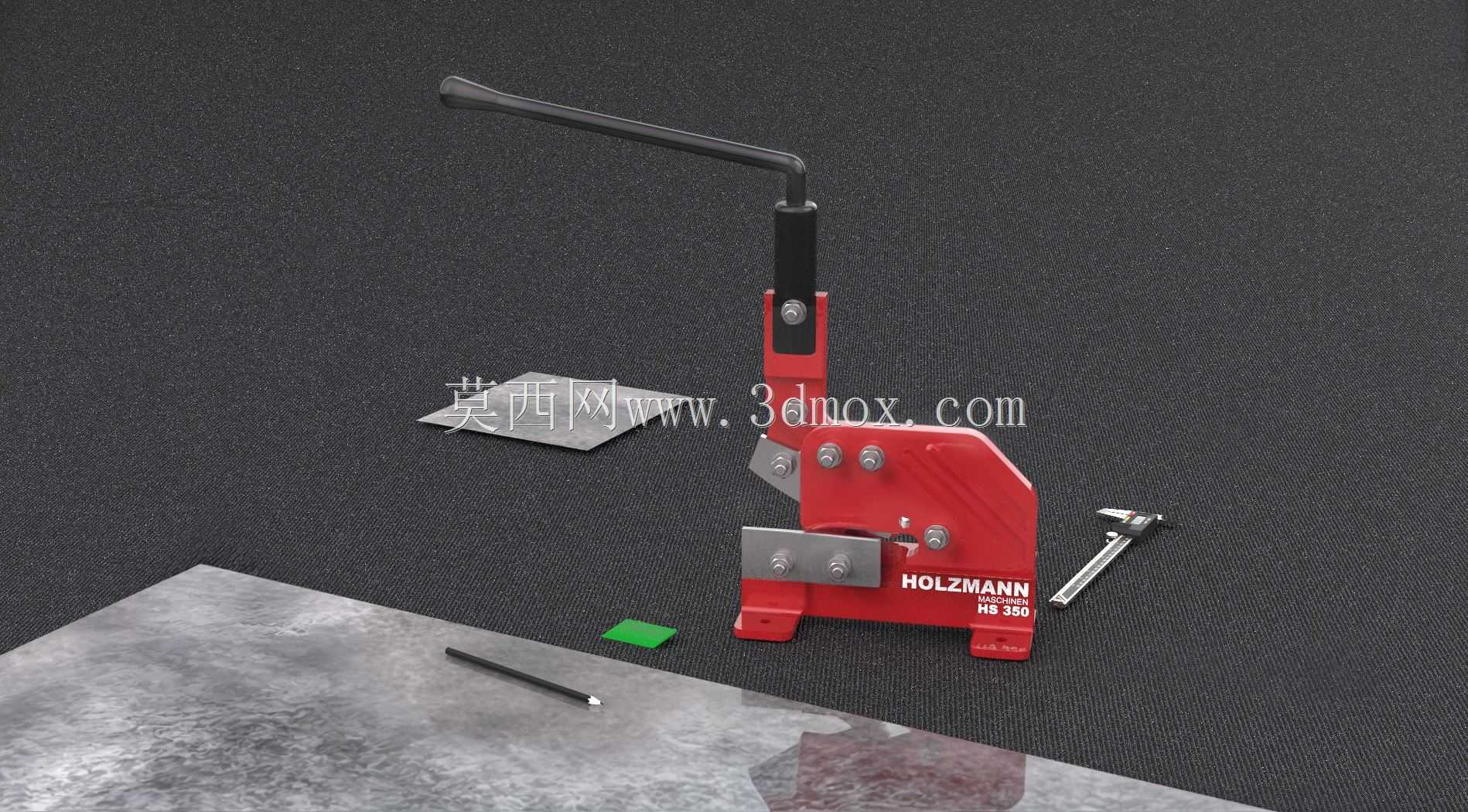

　　这款台式手动剪切设备主要面向小型五金加工、钣金维修、家装现场加工等场景设计，区别于大型液压剪板机的大占地、高能耗特性，它可以直接固定在常规木质或钢制工作台面上使用，不需要外接动力源，完全依靠手动杠杆力完成剪切动作，适合小批量薄板加工、边角料裁切、异形件现场修边这类不需要高速量产的作业环节。从结构设计逻辑来看，设备采用了立式杠杆增力结构，长操作手柄的力臂比经过反复校核，在剪切1.5mm以内冷轧钢板、1mm以内铝板或者0.8mm不锈钢板时，操作人员不需要施加过大的下压力就能完成齐边裁切，不会出现普通手剪的切口变形、毛边过大问题。

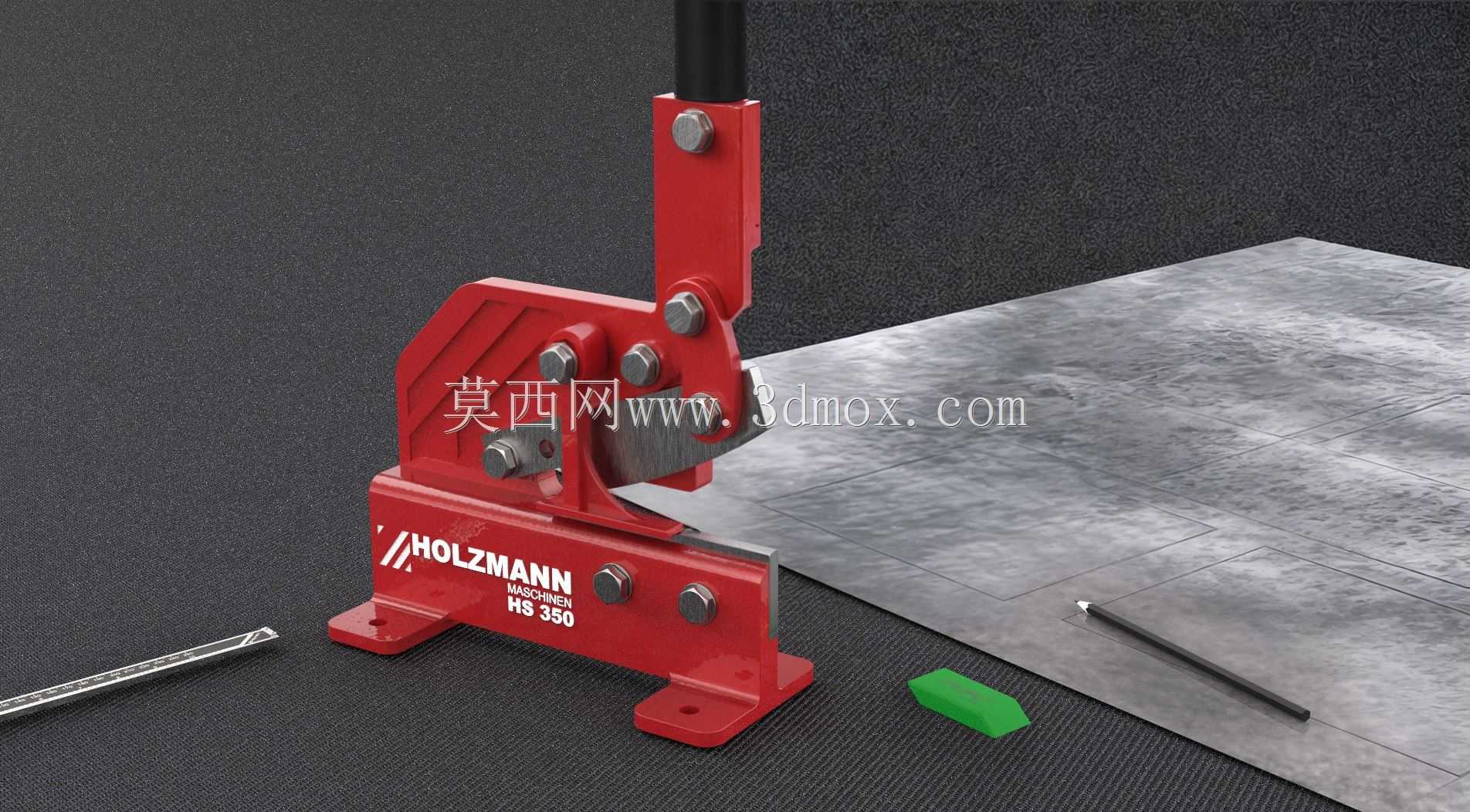

　　设备的核心剪切刃口采用了错位斜切设计，上刃与下刃保持3度左右的剪切角，裁切过程中刃口是逐点接触板材而非整面同时切入，能大幅降低剪切所需的作用力，同时避免板材在剪切过程中出现翘曲移位，下刃座集成了定位挡边结构，作业时可以提前调整挡边位置，批量裁切同尺寸条料时不需要反复划线测量，能有效提升小批量加工的效率。安装边界方面，设备底座预留了四个螺栓固定孔，孔位间距适配常规工作台的安装尺寸，底座整体占地面积不超过A4纸大小，固定后操作手柄的最大抬起高度距离工作台面约450mm，操作时不会出现手臂抬升过高的疲劳问题，设备整体重心落在底座中心区域，即使不额外配重，单手操作手柄时也不会出现设备倾翻的风险。

　　从功能细节来看，刃口旁设置了板材压料机构，在手柄下压的初始阶段，压料块会先于上刃接触板材表面，将待剪位置的板材牢牢压在下刃座上，避免剪切过程中板材移位造成切口歪斜，压料块表面贴有防滑橡胶垫，不会在铝板、彩钢板这类表面易划伤的材料上留下压痕。设备的转动铰接点都配置了自润滑铜套，长期高频使用也不会出现铰接点松旷、手柄晃动的问题，刃口部分采用可拆卸设计，当刃口出现磨损崩口时，只需要松开紧固螺栓就能更换刃口，不需要整体更换设备主体，能大幅降低后期使用维护成本。

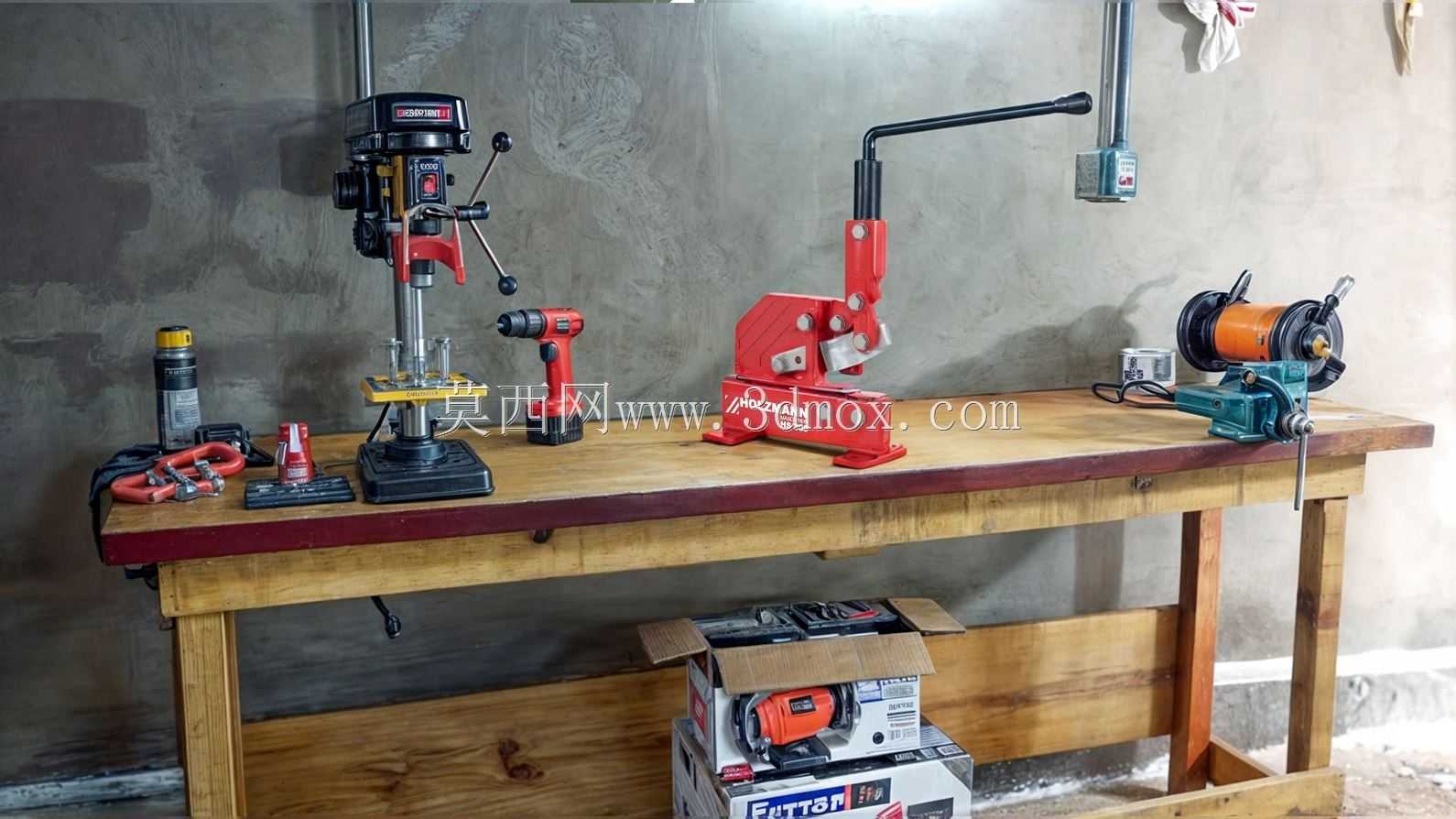

　　实际使用场景中，这类台剪常被布置在维修车间的边角工位，用来裁切电气安装的铜排、薄钢板走线槽、通风管道的镀锌板边角，也适合五金作坊做小批量五金件的毛坯修边，相比手持铁皮剪，它的剪切切口平直度更高，不需要二次打磨修边，相比大型剪板机，它的采购成本更低、占用空间更小，不需要专门的设备安装地基，插电即可使用的特性也让它适合流动加工、现场维修这类非固定场地的作业需求。设计过程中针对操作安全做了专门考量，手柄末端设置了防滑橡胶套，即使手上沾有油污也不会出现打滑脱手的问题，上刃的运动路径外侧设置了防护挡板，避免操作人员的手部误入刃口运动区域，压料机构的压力经过调校，不会因为压力过大压伤较薄的铝皮、铜皮材料，同时也能保证剪切厚板时的压料稳定性。设备的整体外形采用立式紧凑布局，主体结构采用铸铁一体铸造，刚性足够承受剪切时的反作用力，不会出现长期使用后机架变形导致刃口错位的问题，表面采用喷塑处理，在车间多油污、多粉尘的环境下也不容易出现锈蚀掉漆的问题，日常维护只需要定期在铰接点加注少量润滑油，在刃口表面涂抹防锈油即可，不需要复杂的保养流程。
